電子發燒友App
關鍵詞： 電路 , 發射 , 紅外線 , 信號 , 遙控
2010-1-6 11:35:31 上傳
2010-1-6 11:35:32 上傳

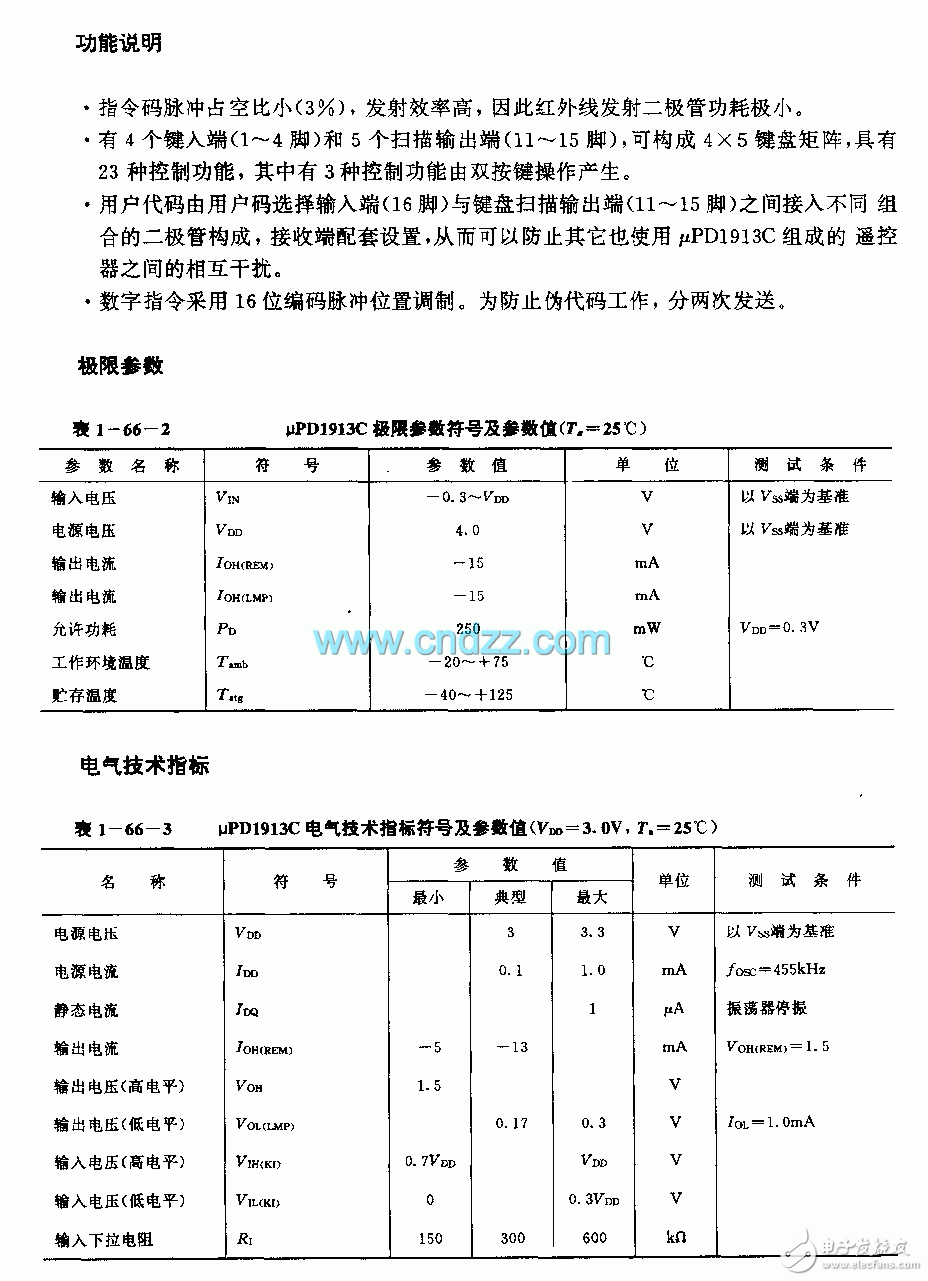

下載附件 (25.19 KB)
2010-1-6 11:35:32 上傳

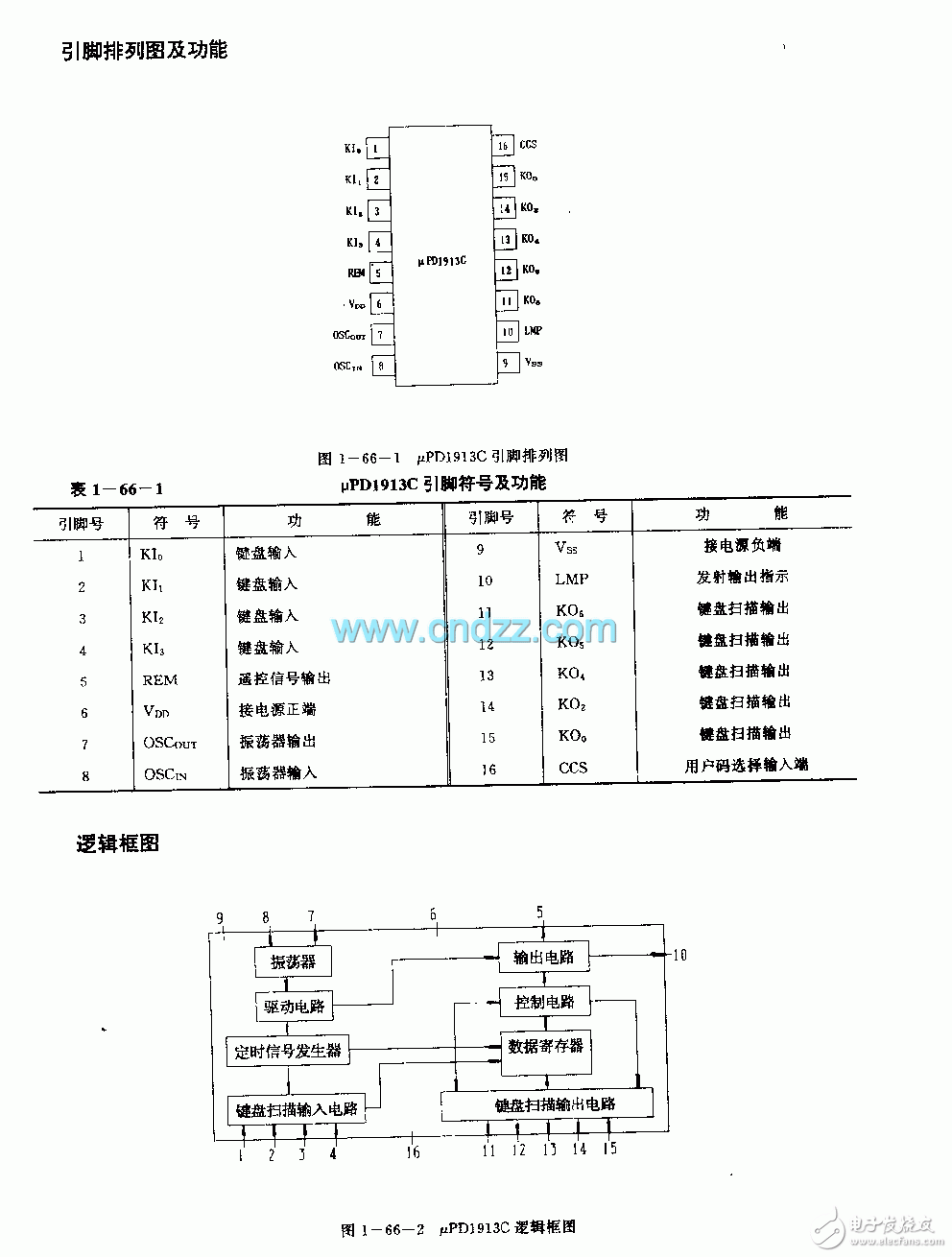

下載附件 (34.3 KB)
2010-1-6 11:35:32 上傳

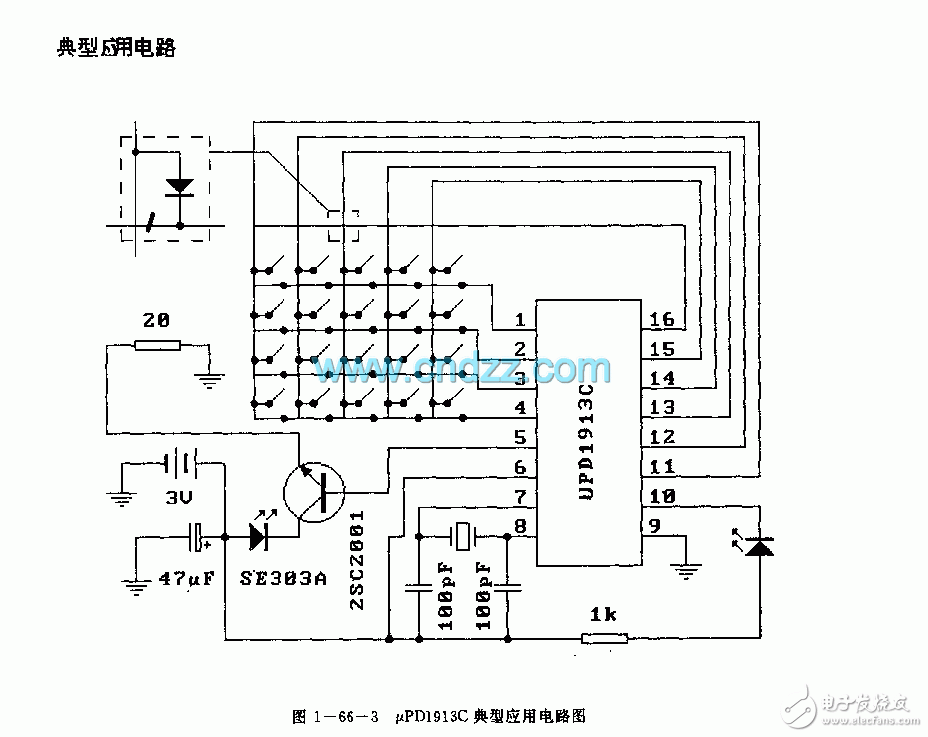

下載附件 (18.39 KB)紅外線遙控信號發射電路
