單按鍵遙控菊花風扇

關鍵詞：風扇 , 菊花 , 遙控

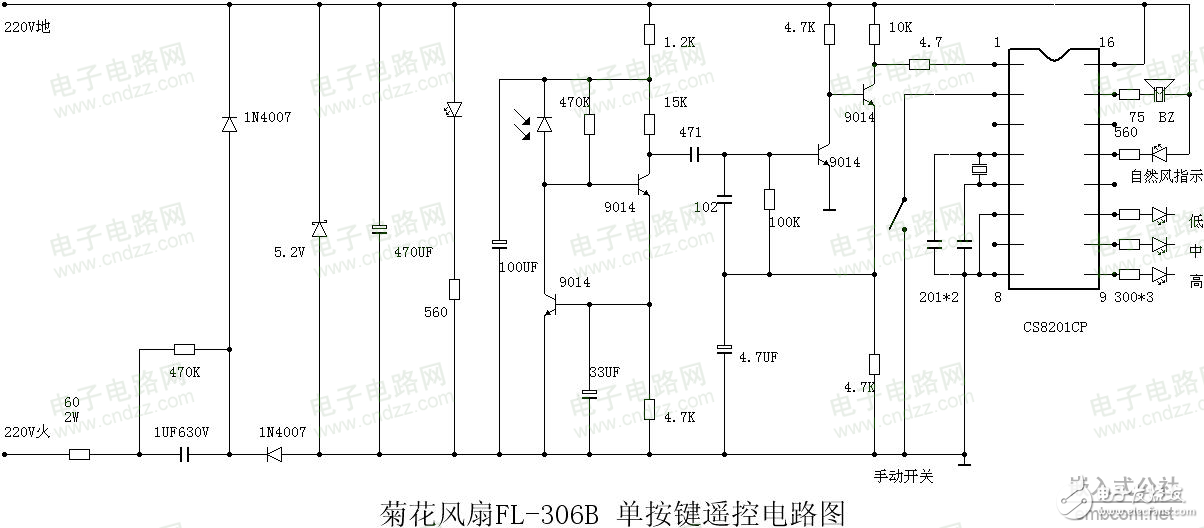

單按鍵遙控菊花風扇電路圖。無定時功能，無搖頭功能。根據線路板測繪。采用cs8201電路接收。發射是hd74hc00p。線路比較簡單。

2009-12-18 16:11:40 上傳

下載附件 (210.02 KB)

2009-12-18 16:11:37 上傳

下載附件 (143.55 KB)

閱讀全文
