一、LTE開機及工作過程

如下圖所示：

二、小區搜索及同步過程

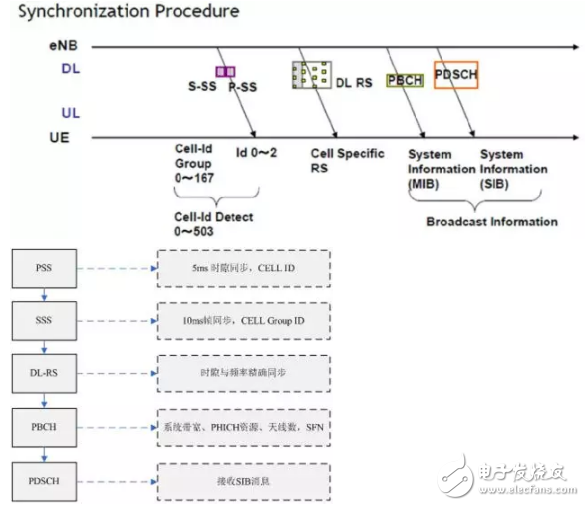

整個小區搜索及同步過程的示意圖及流程圖如下：

1）UE開機，在可能存在LTE小區的幾個中心頻點上接收信號（PSS），以接收信號強度來判斷這個頻點周圍是否可能存在小區，如果UE保存了上次關機時的頻點和運營商信息，則開機后會先在上次駐留的小區上嘗試；如果沒有，就要在劃分給LTE系統的頻帶范圍內做全頻段掃描，發現信號較強的頻點去嘗試；

2）然后在這個中心頻點周圍收PSS（主同步信號），它占用了中心頻帶的6RB，因此可以兼容所有的系統帶寬，信號以5ms為周期重復，在子幀#0發送，并且是ZC序列，具有很強的相關性，因此可以直接檢測并接收到，據此可以得到小區組里小區ID，同時確定5ms的時隙邊界，同時通過檢查這個信號就可以知道循環前綴的長度以及采用的是FDD還是TDD（因為TDD的PSS是放在特殊子幀里面，位置有所不同，基于此來做判斷）由于它是5ms重復，因為在這一步它還無法獲得幀同步；

3）5ms時隙同步后，在PSS基礎上向前搜索SSS，SSS由兩個端隨機序列組成，前后半幀的映射正好相反，因此只要接收到兩個SSS就可以確定10ms的邊界，達到了幀同步的目的。由于SSS信號攜帶了小區組ID，跟PSS結合就可以獲得物理層ID（CELL ID），這樣就可以進一步得到下行參考信號的結構信息。

4）在獲得幀同步以后就可以讀取PBCH了，通過上面兩步獲得了下行參考信號結構，通過解調參考信號可以進一步的精確時隙與頻率同步，同時可以為解調PBCH做信道估計了。PBCH在子幀#0的slot #1上發送，就是緊靠PSS，通過解調PBCH，可以得到系統幀號和帶寬信息，以及PHICH的配置以及天線配置。系統幀號以及天線數設計相對比較巧妙： SFN（系統幀數）位長為10bit，也就是取值從0-1023循環。在PBCH的MIB（master information block）廣播中只廣播前8位，剩下的兩位根據該幀在PBCH 40ms周期窗口的位置確定，第一個10ms幀為00，第二幀為01，第三幀為10，第四幀為11。PBCH的40ms窗口手機可以通過盲檢確定。而天線數隱含在PBCH的CRC里面，在計算好PBCH的CRC后跟天線數對應的MASK進行異或。

5）至此，UE實現了和ENB的定時同步；

要完成小區搜索，僅僅接收PBCH是不夠的，因為PBCH只是攜帶了非常有限的系統信息，更多更詳細的系統信息是由SIB攜帶的，因此此后還需要接收SIB（系統信息模塊），即UE接收承載在PDSCH上的BCCH信息。為此必須進行如下操作：

1）接收PCFICH，此時該信道的時頻資源可以根據物理小區ID推算出來，通過接收解碼得到PDCCH的symbol數目；

2）在PDCCH信道域的公共搜索空間里查找發送到SI-RNTI（無線網絡標識符）的候選PDCCH，如果找到一個并通過了相關的CRC校驗，那就意味著有相應的SIB消息，于是接收PDSCH，譯碼后將SIB上報給高層協議棧；

不斷接收SIB，上層（RRC）會判斷接收的系統消息是否足夠，如果足夠則停止接收SIB至此，小區搜索過程才差不多結束。

三、隨機接入過程

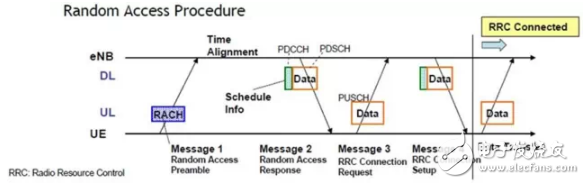

在同步和小區搜索過程結束之后，緊接著就是隨機接入過程，整個隨機過程的示意圖如下：

1. UE sends preamble sequence to ENB on PRACH

Physical non-synchronization random access procedure

Physical channel： PRACH

Message： preamble sequence

2. ENB給UE回復響應消息

Address to RA-RNTI on PDCCH

Random access response grant

Physical channel： PDSCH

ENB向UE傳輸?shù)男畔⒅辽侔ㄒ韵聝?nèi)容：RA-preamble identifier， Timing Alignment information， initial UL-grant and assignment of Temporary C-RNTI 。

注：

RA-preamble identifier指UE 發送的preamble的標志符，和index有關。

Timing Alignment information是時間提前量信息，因為空間的無線傳輸存在延遲，ENB計算出這個延遲量并告訴UE，以確定下一次發送數據的實際時間。

UL-grant： 授權UE在上行鏈路上傳輸信息，有這個信息UE才能進行下一步的RRC連接請求。其中會給出UL-SCH可以傳輸?shù)膖ransport block的大小，最小為80bits.

3. RRC connection request（UE—》 ENB）

在進行RRC連接請求以前先完成一些基本的配置：

》 apply the default physical channel configuration

》 apply the default semi-persistent scheduling configuration

》 apply the default MAC main configuration

》 apply the CCCH configuration

》 apply the time Alignment Timer Common included in System Information Block Type2;

》 Start timer T300;

》 initiate transmission of the RRC Connection Request message in accordance with

RRC layer產生RRC connection request并通過CCCH傳輸：CCCH -》 UL-SCH -》 PDSCH

獲取UE-identity，要么由上層提供（S-TMSI）， 要么是random value。如果UE向當前小區的TA（跟蹤區）注冊過了，上層就可以提供S-TMSI，并把establishment clause設置的與上層一致

4. RRC connection setup（ENB—》UE）

UE接收ENB發送的radio Resource Configuration等信息，建立相關的連接，進入RRC connection狀態。

Action about physical layer：

Addressed to the Temporary C-RNTI on PDCCH

如果UE檢測到RA success，但是還沒有C-RNTI，就把temporary C-RNTI升為C-RNTI，否則丟棄。如果UE檢測到RA success，而且已經有C-RNTI，繼續使用原來的C-RNTI。

5. RRC connection setup complete（UE—》 ENB）

RRC連接建立完成，UE向ENB表示接收到了連接的應答信息，應該是為了保證連接的可靠性的。

如果UE未成功接收到RRC connection setup消息，ENB應該會重發。不然RRC connection setup complete就沒有存在必要。

在完成以上過程后，便可以進入正常的數據傳輸過程了。
