四、數據傳輸過程

數據傳輸過程包括兩方面過程：上行調度過程和下行調度過程。

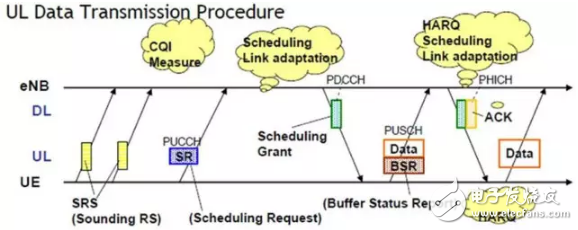

■上行調度過程

1. UE向ENB請求上行資源

Physical channel： PUCCH

Message： SR （schedule request）

SR發送的周期以及在子幀中的位置由上層的配置決定。

UE需要告訴ENB自己要傳輸?shù)臄?shù)據量，同時SR中UE必須告訴ENB自己的identity （C-RNTI）。

注：

根據上層的配置UE按照一定的周期在PUCCH的固定位置傳輸SR，而ENB對SR的發送者的識別是通過UE和ENB事先約定好的偽隨機序列來實現的。當UE有發送數據的需求是，就把相應得SR置1，沒有資源請求時SR為空。SR只負責告訴ENB是否有資源需求，而具體需要多少資源則由上層的信令交互告訴ENB。

在TS36.213中指定：Scheduling request （SR） using PUCCH format 1，不需要進行編碼調制，用presence/absence攜帶信息。

2. 上行信道質量測量

Physical signal： sounding reference signal

Physical channel： PUCCH（這里貌似不對，SRS是參考信號，不需物理信道承載）

ENB給UE分配上行資源之前首先必須要知道上行信道的質量，如果UE的上行信道質量較好且有傳輸數據的需求，ENB才會給UE分配資源。

Sounding reference signal應該對UE和ENB都是已知的，ENB根據從UE接收到的sounding reference signal 和自己已知的信號的對比就可以知道當前上行信道的質量了。當然，如果信道質量的變換很快，再加上空間信號傳輸?shù)难舆t估計的誤差，由sounding reference signal測量出的信道質量可能會變得不準確。所以UE需要每過一段時間就發送sounding reference signal給ENB，以盡可能準確地得到當前信道的質量。

3. ENB分配資源并通知UE

Physical channel： PDCCH

分配完資源后ENB還必須把分配的結果告訴UE，即UE可以在哪個時間哪個載波上傳輸數據，以及采用的調制編碼方案。

E-UTRAN在每個TTI動態地給UE分配資源（PRBs & MCS），并在PDCCH上傳輸相應的C-RNTI。

4. UE接收資源分配結果的通知并傳輸數據

Physical channel： PUSCH

UE首先接收ENB下發的資源分配通知，監視PDCCH以查找可能的上行傳輸資源分配，從common search space中獲取公共信息，從UE specific search space中搜索關于自己的調度信息。根據搜索到的結果后就可以在PUSCH對應的PRB上傳輸數據信息。

注：

在上行鏈路中沒有盲解碼，當UE沒有足夠的數據填充分配的資源時，補0。

5. ENB指示是否需要重傳

Physical channel： PHICH

6. UE重傳數據/發送新數據

同4。

■下行調度過程

1.下行信道質量測量

ENB發送cell specific reference signal 給UE，UE估計CQI并上報給ENB。

CQI不僅告訴ENB信道的質量，還包含推薦的編碼調制方式。

Periodic CQI reporting channel： PUCCH

Aperiodic CQI reporting channel： PUSCH

接收到的DCI format 0的CQI request設置為1時，UE非周期上報CQI、PMI和RI，上層可以半靜態地配置UE周期性地上報不同的CQI、PMI和RI。

2. ENB分配下行資源

ENB根據下行信道的質量好壞自適應地分配下行資源（針對 UE選擇不同的載波和slot）。

下行鏈路中，E-UTRAN在每個TTI動態地給UE分配資源（PRBs & MCS）。

3. ENB在下行信道傳輸數據

Physical channel： PDSCH

根據資源分配的結果在PDSCH上填充數據， 并在PDCCH上傳輸相應的C-RNTI。

4. UE接收數據并判斷是否需要發送請求重傳指示

Physical channel： PUCCH

Physical channel： PDSCH

UE根據檢測PDCCH信道，解碼對應的PDSCH信息。UE根據PDCCH告知的DCI format在common search spaces中接收PDSCH 廣播控制信息。此外，UE通過PDCCH UE specific search spaces接收PDSCH數據傳輸。

5. ENB重傳數據/發送新數據。
