Protel 99 SE制板Multisim 8仿真電路

利用電子設計自動化EDA(Electronic Design Automa-tion)軟件設計電子電路是當今電子設計的主流方法。目前國內應用較為廣泛的EDA 工具有Multisim，Protel．Matlab，Spice，MaxplusⅡ等。其中，Protel 99 SE是運行于Windows環境的一款電路設計軟件，主要南原理圖設計、PCB設計、PLD(Programmable Logic Device)設計、電路仿真等多個組件組成。而Multisim 8是一款專門用于電路仿真和設計的軟件，具有易學易用、界面友好、仿真功能強大等優點。
??? 在分析使用Multisim 8仿真功能和Protel 99 SE印制板設計功能的基礎上，提出一種采用Multisim 8和Protel 99 SE相結合的電子產品設計方法，該方法先采用Multisim 8設計電路原理圖、仿真調試并生成網絡表文件，再采用Protel 99 SE調用網絡表文件并進行相應修改，最后進行PCB設計。

2 Multisim 8和Protel 99 SE
??? Multisim 8仿真分析包含19種仿真分析方法、功能強大的虛擬儀器和規模龐大的仿真器件庫，可以設計仿真模擬電路、數字電路、繼電器和PLC(Programmable Logic Controller)控制電路等多種電子電路。

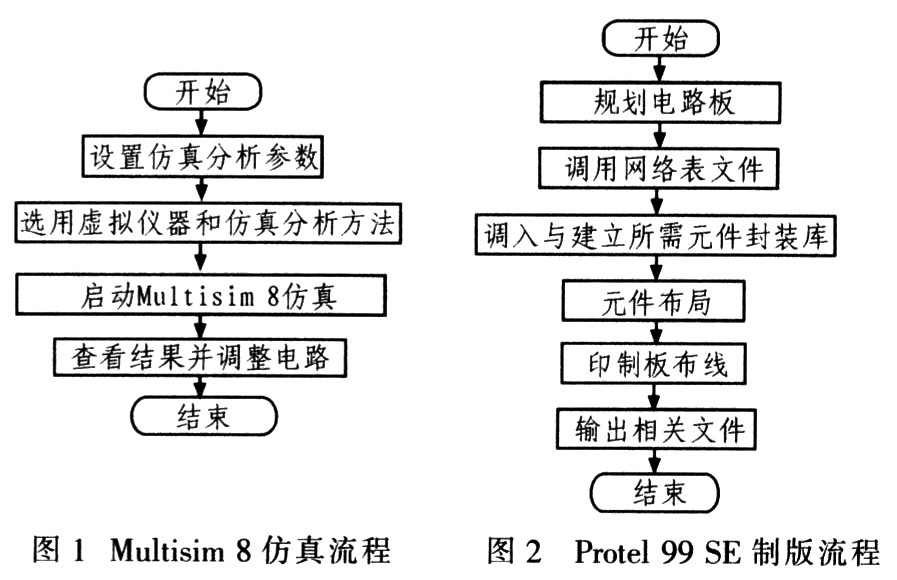

??? Multisim 8提供多種電路仿真引擎，包括Xspice、VHDL、Verilog以及這3種方式相結合的仿真引擎。制作PCB板的電路較適合采用Xspice仿真引擎；而復雜的數字電路一般則使用VHDL和Verilog仿真引擎。Multisim 8提包括直流工作點分析、瞬態分析、傅里葉分析、噪聲分析、失真分析、靈敏度分析、溫度掃描分析、蒙特卡羅分析和傳遞函數分析等電路分析方法，可幫助設計人員分析電路性能。Multisim 8提供種類齊全的虛擬測試儀器，以幫助設計人員了解電路運行狀態和結果。主要包括：常用的數字萬用表、信號發生器、雙通道示波器、直流電源，以及不常用的波特圖示儀、字信號發生器、邏輯分析儀、邏輯轉換儀、失真度測量儀、頻譜分析儀和網絡分析儀等。Multisim 8還提供龐大的元器件庫和功能強大的元器件編輯器，用戶可修改Master庫中元件的參數。也可創建新的元器件模型。Multisim 8提供的元件分為虛擬元件和實際元件兩類，虛擬元件是非標準化的元件，其參數可任意設置；而實際元件符合實際標準。Multisim 8進行仿真分析的步驟如圖1所示。圖2為Protel 99 SE制版的主要流程。

3 應用實例
??? 通過設計典型的RC文氏電橋電路來介紹Protel 99 SE制板Multisim 8仿真電路的基本流程與方法。
3．1 用Multisim 8中繪制仿真電路

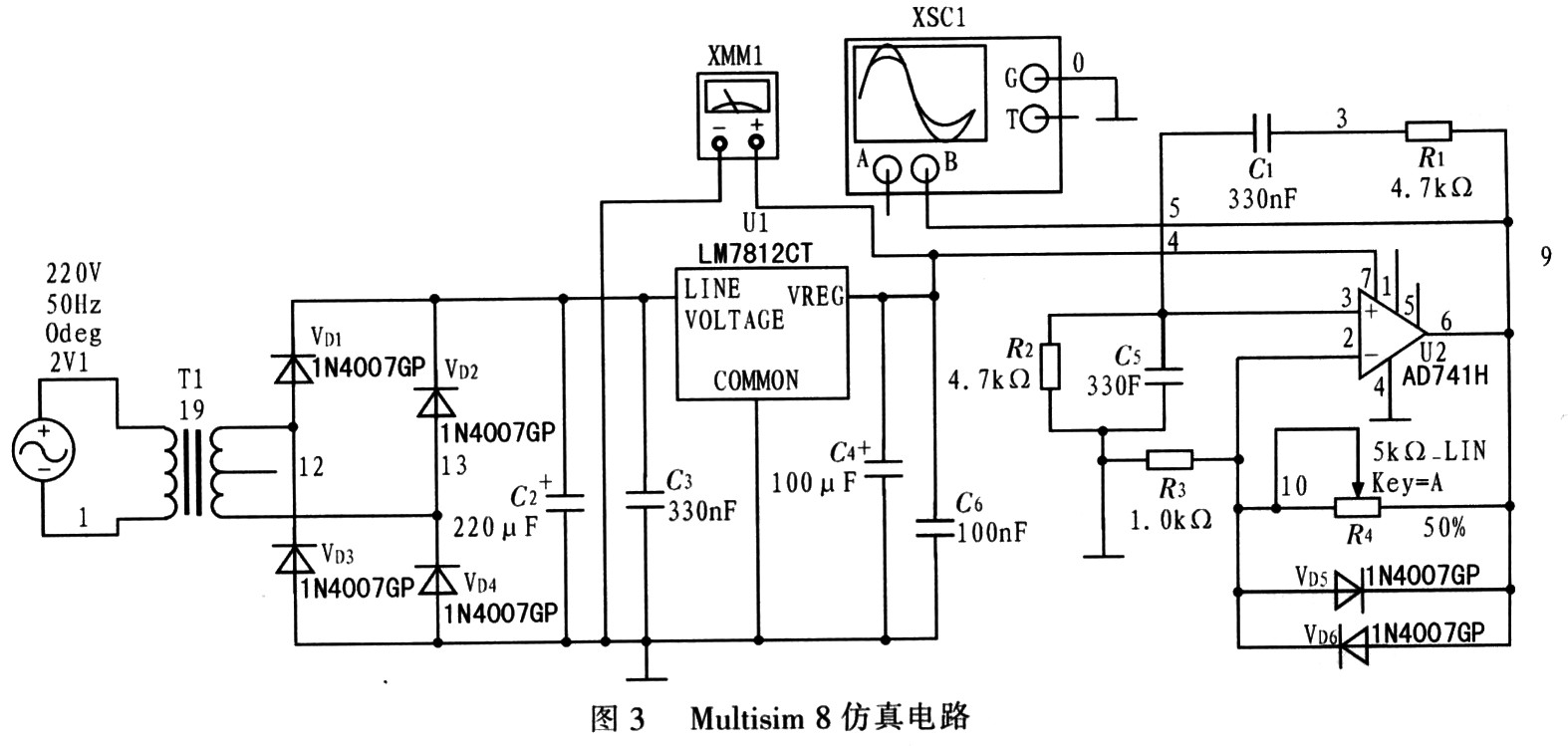

??? 用Multisim 8設計一路可產生100 Hz、0～500 mV(有效值)的正弦信號電路。啟動Multisim 8，在其設計窗口中建立如圖3所示的仿真電路。

3．2 Multisim 8電路仿真與分析
??? 運行仿真電路，通過虛擬萬用表和示波器觀察輸出結果。若結果不符合設計要求，則需修改電路再進行仿真，直至輸出正確為止。圖4為文氏電橋輸出的正弦波信號，從圖4中可看出(通過游標1和游標2的讀數)，該正弦波的周期為9．949 ms，從而得出頻率為1 000／9．949=100．5 Hz，通過探針測得該信號有效值為269 mV，符合設計要求。

3．3 Multisim 8輸出網絡表
??? Multisim 8中執行菜單Transfer/Transfer to other PCB Lay-out，在彈出的對話框中文件保存類型選擇Protel PCB(*．net)，文件名為“文氏電橋．net”，點擊確認按鈕，完成網絡表輸出。

3．4 Protel 99 SE輸入網絡表并修改

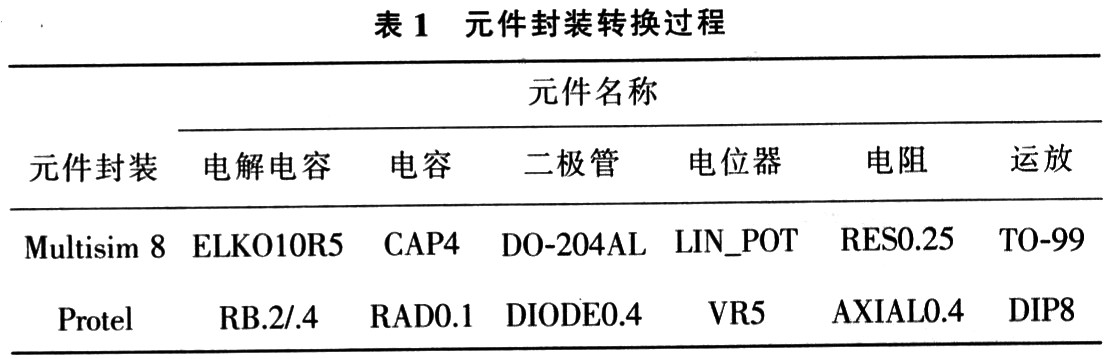

??? 啟動Protel 99 SE，新建設計庫文件，庫文件命名為“文氏電橋．ddb”，打開其Documents文件夾，執行File／Import命令。對話框中找到 Multisim 8輸出的網絡表文件“文氏電橋．net”并打開，該網絡表盡管是Protel格式，但其元件描述的封裝仍為Multisin 8形式，需將其轉換為Protel形式的元件封裝描述，具體轉換過程如表1所示。

??? 將網絡表按表1修改后保存，其中三端穩壓器的封裝TO-220未作修改，由于Multisim 8仿真圖中選用的變壓器為虛擬器件，其封裝需在Protel中自制。
3．5 加載修改后的網絡表并設計PCB
??? 在“文氏電橋”設計庫中新建PCB文檔，命名為“文氏電橋．PCB”，然后按照前面所述的PCB設計流程開始PCB設計。其中，布局為手動布局，主要布線規則為：布線為手動布線，布線層面為單面布線，布線一般線寬為20 mil，電源與接地線40 mil。最后再增加必要的安裝孔和輸入輸出端，圖5為最終的PCB布線圖，根據該布線圖制作印刷電路板，并進行實物安裝與調試。

4 結束語
??? Multisim 8和Protel 99都是常用的EDA設計工具。其中，Multisim 8具有強大的電路仿真設計功能，Protel 99是應用普遍的PCB設計軟件。本文通過一電路實例介紹從Multisim 8電路仿真到Protel99制版的基本流程與方法，也給出一種結合這兩種EDA 工具軟件的電子電路設計方法，實現兩者優勢互補，該電路設計方法效率高且簡單實用，具有一定的應用前景。
