如何在Protel中輸入漢字?

　在電路板設計完成后，通常需要在板上標注一些文字，英文標注就不用說了，設計電路板的誰都會！我在這里主要說一說輸入漢字的方法。

　　所用軟件：　1、Corel DRAW 6.0
　　　　　　　　2、AutoCAD 2000
　　　　　　　　3、Protel Advanced PCB 2.7

　　操作步驟：

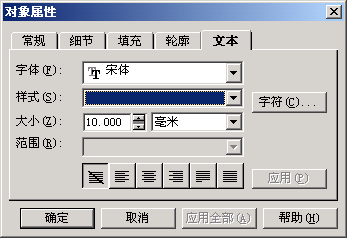

　?。?）啟動Corel DRAW 6.0（注意這個軟件用6.0版本最好，其它版本效果不一樣?。⑿陆ㄒ粋€文檔，點擊美術文本工具后，在工作區中任意地方點鼠標左鍵，輸入所要的漢字。點擊挑選工具退出文本輸入狀態，選擇所輸入的文字，在選定了的文字上按鼠標右鍵，選取屬性選項，在彈出的對象屬性對話框中設置文字的大小后點擊確定按鈕，如圖1所示。

圖1　 設置文字屬性

　?。?）在選定的文字上按鼠標右鍵，選擇“轉換到曲線”，將文字轉換成曲線。

　?。?）選定轉成曲線后的文字，選取文件菜單下的“導出”功能，在導出對話框中輸入保存文件名，并將保存類型設為AutoCAD (DXF)，點擊導出按鈕，跟著出現一個如圖2所示的DXF導出對話框，什么都不用改，直接點擊確定按鈕導出DXF文件。

圖2　DXF導出對話框

　　（4）啟動AutoCAD 2000軟件，用打開文件功能打開剛生成的DXF文件，輸入AutoCAD的屏幕操作命令Z后回車，再鍵入E并回車，就可在屏幕上看到空心的文字串。

　?。?）點擊Hatch工具，在彈出的Boundary Hatch對話框中點擊Pick Points按鈕，然后用小十字光標在空心文字的各閉合空間內點一下，點完后按鼠標右鍵，在彈出的右鍵菜單中選Enter回到Boundary Hatch對話框，再點擊OK按鈕，填充完成。

　?。?）框選所有的文字，點擊Explode工具將填充與文字都炸開成自由線條。

　　（7）再次框選炸開后的“文字”，點取圖層選項框右邊的小三角形，在下拉選項中選0層，這是將所有線條改到0層。

　?。?）用MOVE命令，將圖形移到原點（0，0）的右上方，圖形不能移到原點的下方或左方。

　?。?）選取File菜單下的Save As，在Save Drawing As對話框中輸入一個文件名，并將文件保存類型設為AutoCAD R14/LT98/LT97 DXF (*.dxf)，點擊保存按鈕將文件再保存為DXF格式。

　　（10）啟動Protel Advanced PCB 2.7，新建一個文檔，選取Options菜單下的Toggle Units將度量單位切換到mm模式，再選取FIle菜單→Import→DXF...，在彈出的對話框中選擇剛才AutoCAD保存的DXF文件，點擊OK按鈕，看看Protel的工作區中已現出由許多線條描成的漢字。修改線條的寬度，就要得到實心的漢字。

　　可用同樣的方法在PowerPCB中輸入漢字。
