protel在線教程:建立PCB文件，并且添加自動布線所必需

protel在線教程:建立PCB文件，并且添加自動布線所必需的封裝庫

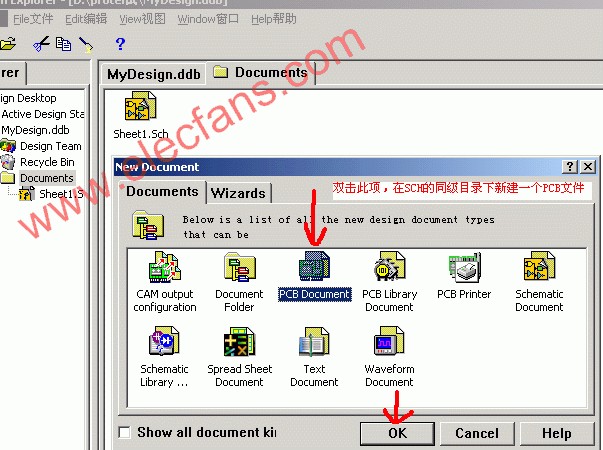

1.在Documents目錄下新建一個*.PCB文件，這樣做的目的是要讓*.SCH和*.PCB在同一目錄下

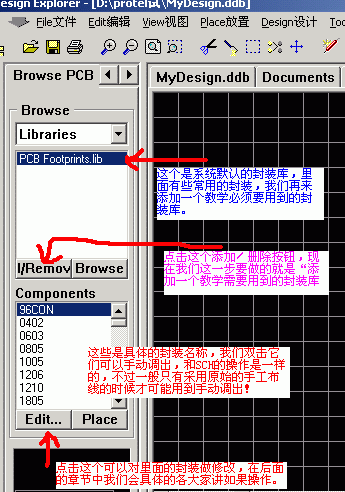

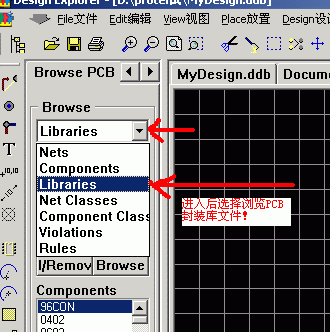

2.添加自動布線要用到的封裝庫

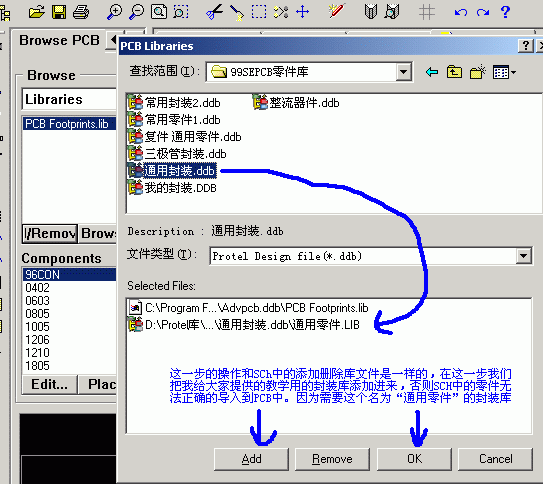

3.添加我給大家準備的用于教學的封裝庫,點擊下載它,下載后用WINRAR解壓

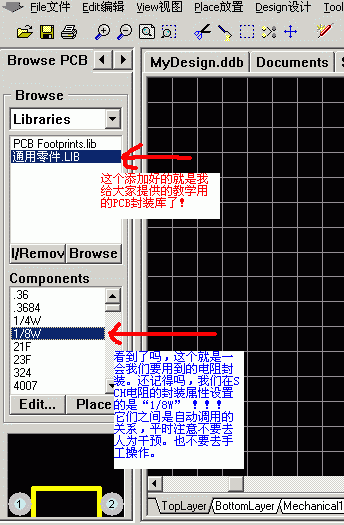

? 4.這是添加好后的效果 ?

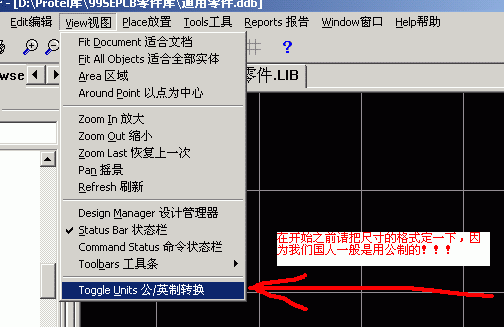

????5.一定要把尺寸單位轉換一下,英制實在是不爽

到這里準備工作就做好了,進入SCH到PCB的轉變>>

閱讀全文
