教你在PowerPCB中加淚滴操作

在PowerPCB中打開你設計的PCB

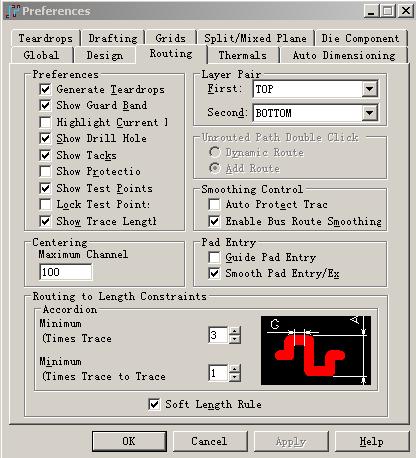

１．在setup里選preferences，在routing里把GenerateTeardops打上勾．

?

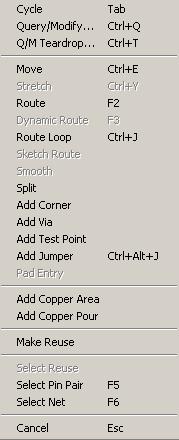

２．選中你要加淚滴的那條線，右鍵選O/M Teardrops.如下圖：

?

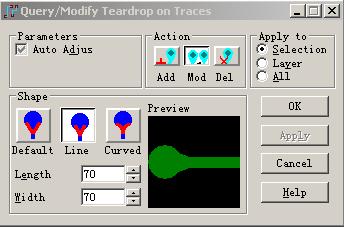

３．在下圖中選擇你要設置淚滴的形式，如下圖：

?
４．設置完成后，點OK就可以了．
