Allegro中如何修改VIA過孔的方法

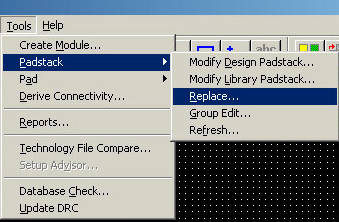

圖 1

1.Tools => Padstack => Replace （如圖1）

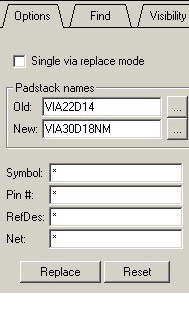

2.在圖2, Old處填入（或點右側按鈕選入）你想集體更換的VIA

Net處填入（或點右側按鈕選入）你想換成的VIA

3. 點圖2左下 Replace => 回ALLEGRO 主畫面點鼠標右鍵 => Done
