諧振回路產生諧振的工作原理圖

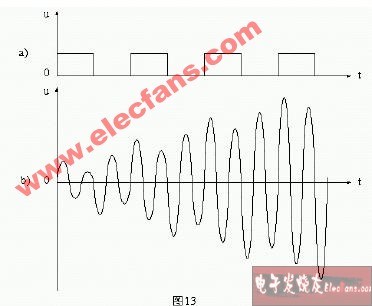

諧振回路產生諧振的工作原理圖。圖13a 是一個含有諧波分量非常豐富的電壓方波，圖13b 是LC
串聯回路產生諧振時的電壓波形。當電壓方波作用于LC 串聯回路時，方波的前后沿都會對LC 串聯回路產生激勵(即接收能量)，每次激勵過后又會產生阻尼振蕩(即損耗能量)，當輸入電壓波形的上升率dv/dt 值大于諧振回路波形(正弦波)的上升率時，電路就會產生激勵；當輸入電壓波形的上升率dv/dt 值小于諧振回路波形的上升率時，電路就會產生阻尼。

由于每次激勵過后振蕩回路的能量還沒有損耗完，緊接著又來一次新的激勵，使振蕩電壓一次、又一次地進行疊加，如果激勵的相位與振蕩波形的相位能保持同步，則振蕩電壓的幅度會越來越高，直到激勵的能量與電路損耗的能量相等為止。因此，當諧振回路的品質因數Q 值很高時，諧振電壓也可以升得很高，理想的情況是Q 值無限高(即天線沒有損耗)，則產生諧振電壓的幅度也會升得無限高，但這種情況是不存在的。

從圖13 還可以看出，LC 串聯回路產生諧振時的電壓幅度與激勵波形的相位密切相關，而與激勵波形的幅度反而相關不是特別大。如果圖13a 中的電壓方波之間的相位或周期不是嚴格保持相等，那么圖13b 中的波形就會產生嚴重抖動，并且諧振電壓的幅度也會下降很多。因此，用圖11 中的測量方法并不能完全客觀地測量出干擾信號在某空間處的電磁場強度。
另外還需指出，測試用的接收天線還分電場感應電線和磁場感應天線，還有電磁場感應天線。圖11 中僅以電場偶合天線為例進行分析。
圖13 中只是對干擾信號接收天線的原理進行了分析，實際應用中天線是不具體區(qū)分接收天線和發(fā)射天線的，兩者都可以同用一根天線。因此，電路中任何帶電的導體或有電流流過的導體都可以看成是發(fā)射天線。
從圖11 可以看出，電子設備產生輻射干擾的大小除了干擾信號幅度之外，還與感應電容C1、C2 的大小有關，即：與電場輻射的面積有關(電容與面積大小成正比)，與磁場輻射的面積也有關，因此，盡量減小干擾信號的輻射面積是一種降低輻射干擾的好辦法。
