在大多數情況下，電路的基本元件滿足電磁特性的程度將決定著功能單元和最后的設備滿足電磁兼容性的程度。實用的元件并不是“理想”的，其特性與理想的特性是有差異的。實用的元件本身可能就是一個干擾源，因此正確選用元件非常重要。下面對幾種不同器件的選擇進行了闡述：

　　1 無源器件的選用

　　電視系統中的無源器件主要有電阻、電容、二極管。

　　1)電阻的選用。由于表面貼裝元件具有低寄生參數的特點，因此，表面貼裝電阻總是優于有引腳電阻。在電視系統中，目前主要采用表面貼裝元件。

　　2)電容器的選用。鋁電解電容和鉭電解電容適用于低頻終端，主要是存儲器和低頻濾波器領域。在中頻范圍內(從kHz到MHz)，陶質電容比較適合，常用于去耦電路和高頻濾波。特殊的低損耗(通常價格比較昂貴)陶質電容和云母電容適合于甚高頻應用和微波電路。為得到最好的EMC特性，電容具有低的ESR(Equivalent~riesResistance，等效串聯電阻)值是很重要的，因?yàn)樗鼤?huì)對信號造成大的衰減，特別是在應用頻率接近電容諧振頻率的場合。

　　旁路電容：通常鋁電解電容和鉭電容比較適合作旁路電容，其電容值取決于PCB板上的瞬態電流需求，一般在10至470 F范圍內。

　　去耦電容：去耦電容的主要功能就是提供一個局部的直流電源給有源器件，以減少開關噪聲在板上的傳播和將噪聲引導到地。實際上，旁路電容和去耦電容都應該盡可能放在靠近電源輸人處以幫助濾除高頻噪聲。去耦電容的取值大約是旁路電容的1/1o0到1/1000。去耦電容應盡可能地靠近每個集成塊(Ic)，因?yàn)椴季€阻抗將減小去耦電容的效力。陶瓷電容常被用來去耦，其值決定于最快信號的上升時間和下降時間。除了考慮電容值外，ESR值也會影響去耦能力。為了去耦，應該選擇ESR值低于1歐姆的電容。

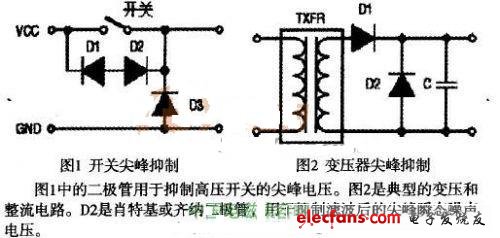

　　3)二極管的選用。二極管是最簡單的半導體器件。由于其獨特的特性，某些二極管有助于解決并防止與EMC相關的一些問題。許多電路為感性負載，在高速開關電流的作用下，系統中產生瞬態尖峰電流。二極管是抑制尖峰電壓噪聲源的最有效的器件之一。

?

　　在控制應用中，無論有刷還是無刷電機，當電機運行時，都將產生電刷噪聲或換向噪聲。因此需要噪聲抑制二極管，為了改進噪聲抑制效果，二極管應盡量靠近電機接點。

　　在電源輸入電路中，需要用Ⅳs或高電壓變阻器進行噪聲抑制。信號連接接口的EMI問題之一是靜電放電(ESD)。屏蔽電纜和連接器可用于保護信號不受外界靜電的干擾。另一種方法是使用，nrs或變阻器保護信號線。
