GM6639電源芯片應用電路

摘要：利用DC-DC電源降壓芯片GM6639構成小功率電源，其電路簡單，具有成本低、PCB面積小等特點。

引言

GM6639是一種通用降壓DC-DC變換芯片。它采用脈沖頻率調制（PFM)與脈寬調制（PWM)相結合的方式。具有負載范圍寬，效率高，靜態電流小的特點。當采用固定5V輸出時，它的輸入范圍為：5.5V~12V。當采用用戶可調輸出時，輸入電壓為4.5V~12V，而輸出電壓可以為1.4V到輸入電壓之間的任意值。它具有控制電路、保護電路和功率管的單片集成；寬負載范圍內效率高于85%；最大輸出電流可達250mA。

圖1 GM6639固定電壓輸出電路

圖2 用戶可調輸出電路

典型運用

固定電壓輸出電路

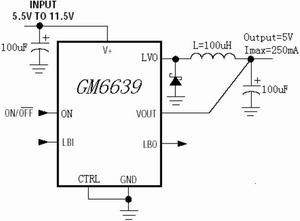

如圖1中所示，在V+端的電壓為5.5V~11.5V時，將CTRL接地，ON端接高電平或者浮空，LBI、LBO浮空，LVO如圖連接，在VOUT端可以得到一個穩定的5V電壓，這時，該端最大可以對負載提供250mA電流。

用戶可調輸出電路

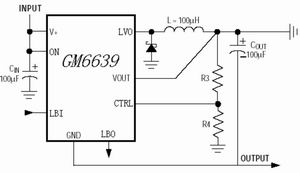

可調輸出的電路圖如圖2，在固定輸出的基礎上，增加電阻R3,R4；在VOUT端取樣，將分壓送入CTRL端控制輸出VOUT電壓大小。電壓由下式?jīng)Q定：，R4阻值在10KW~1MW(典型值為100KW)，CTRL(Threshold)典型值為1.34V。

負電壓輸出電路

除了正電壓輸出外，通過改變輸出端的連接，還可以得到負電壓輸出(見圖3)。

如圖3所示，將VOUT端接地，在GND端即可得到負電壓，通過調節R3和R4的大小，輸出負電壓可以在-11.5V~-1.4V之間變化。

圖3 負壓輸出

圖4 GM6639用在IC卡話機原理圖

IC卡話機電源電路

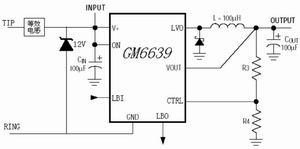

如圖4所示，TIP和RING是電話線經過二極管電橋出來的兩端，用GM6639和一只12V的穩壓管，就可以在輸出得到一個穩定的電源供IC卡話機工作。其中，穩壓二極管是為了保護芯片不會因輸入電壓過高造成損壞。等效電感不但阻止了話音信號經GM6639芯片到地的衰減，而且防止調整管的頻繁開關對話音質量的影響。

結語

GM6639性能穩定，使用方法靈活，所需外圍元器件少，是構成低功率、高效率電源的理想器件，廣泛應用在便攜設備、個人通訊終端設備中。
