設備制造廠商當前所面臨的一個主要問題就是要把更多的復雜元件集成到他們的系統中去。然而，運用預定功能組件將有助于縮短產品面市時間-集成電路制造商們常常在啟動套件和演示板上裝入這種功能組件，使它們可以和集成電路本身一同使用！

　　啟動套件如何幫助通信器件制造商

　　像電話，傳真機，可視電話，調制解調器等這類通信設備, 由于他們結構復雜, 所以設計師不太可能重新開始對它們進行研發. 今天大部分的產品實際上是由有固定接口的模塊連接起來的, 因此設計師對它們進行改動的余地非常小。

　　以奧地利微電子推出的電話啟動套件為例，在這款設計中，設計師已經不必在意模擬接口了。啟動套件已裝入事先做好的線路接口，這種接口具有可調節性，能非常容易地適應使用數字命令的不同國家標準。從啟動套件中選取的各種電路組件可以直接應用到新設備的設計當中去，這對縮短研發時間方面是一個巨大的優勢。為評估適當?shù)耐獠侩娐范圃斓臏y試裝置和設計原型將變得不再必要。

　　AS2522 線路接口裝置擁有一個與它同名的單芯片集成電路，它安裝在電話啟動套件的核心部分并可運用在諸如特色電話、可視電話以及因特網電話等新通信器件。這種集成電路通過外部模擬電路（圖中的Analog Part 大部分）與電話線相連。在集成電路的模擬部分或相關的外部電路中涉及大量的系統原理。指定各種所需元件都符合通信設備所要求的ETSI標準的確是很有富有挑戰性的。

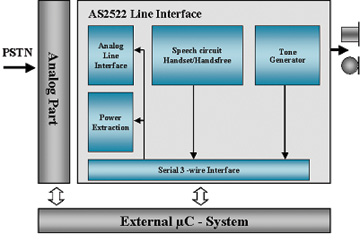

圖1 顯示了可直接應用的AS2522單芯片線路接口的框圖

　　普遍應用于今日大部分通信器件上的微控制器和DSPs技術用來控制模擬線路接口。為做到這一點啟動套件考慮到與Atmel生產的AT89C4051 微控制器配合使用。三線接口將控制所有的寄存器。這樣做的優勢是各種模擬放大器和DC參數可調節。內部音調，受三線接口控制，還可用于DTMF, 單聲道或FSK。圖2中的啟動套件還帶有可單獨和PC 接口的小鍵盤以及一個顯示板。電話耳機和不需用手的麥克風和喇叭可用于聲音的輸入/輸出。

圖2 可直接應用的AN522線路接口演示板

　　任何曾參與硬件開發的人都清楚地知道在試驗板上發現和解決問題是多么困難的一件事情，啟動套件在這方面具有很大的優勢。啟動套件提供了一個測量參考平臺。直接比較啟動套件和試驗板或圓形之間的測量值可以更快地發現開發中出現的問題

　　啟動套件對電磁兼容性的優勢

　　通信器件對于電磁兼容的條件要求十分嚴格。只有當一個器件在電磁環境下工作不會影響臨近其他器件的工作時才能說它能夠適應這種電磁兼容性。信息技術設備電磁兼容性標準2001年7月1日起采用EN55024。它覆蓋了所有的信息技術設備，早期的要求按照他們不同的環境級別包括專門的EN50082-1標準（住宅，商務，貿易和小型商戶）和EN50082-2 標準(工業區)已經被取代。放射性測量仍然采用EN55022標準。

　　使用啟動套件可以簡便地達到這些標準的要求。之前，確保電磁兼容的任務是在設備和系統層面完成的，然而，這項任務越來越向芯片制造商轉移。越來越小型化促使線路板空間的利用達到最佳，濾波器之類的分立元件有消失的趨勢。還有一種趨勢是將分立元件和集成電路壓縮到專用集成電路(ASICs)。這反過來又促使集成電路生產商 直接在芯片上采取適當?shù)碾姶偶嫒荽胧?，并且現在許多集成電路生產商為支持設備生產商根據最佳應用進行開發，在提供啟動套件的同時，還提供設計指南、濾波器建議和布局指南。通過使用半導體生產商發行的集成電路的輻射和兼容性的測試報告，啟動套件使設備生產商能預測他們所開發設備的輻射和對干擾的敏感度。

　　應用須知可以直接從網上下載，能幫助使用啟動套件。須知除了詳細介紹啟動套件，還有主板布局的補充信息，
　　總之，啟動套件為您解決了設備和系統開發的障礙。

　　您還等什么？
