當電子設備需要比較高的穩定電壓時，最好采用電子管穩壓電源．這臺穩壓電源輸出電壓在200～300V之間可調，最大輸出電流為100mA。  電子管穩壓電源的工作原理與晶體管穩壓電源的工作原理完全相同，只不過是工作電壓大大提高了。  電子管穩壓電源多為串聯型，圖1就是這種穩壓電源的電路。

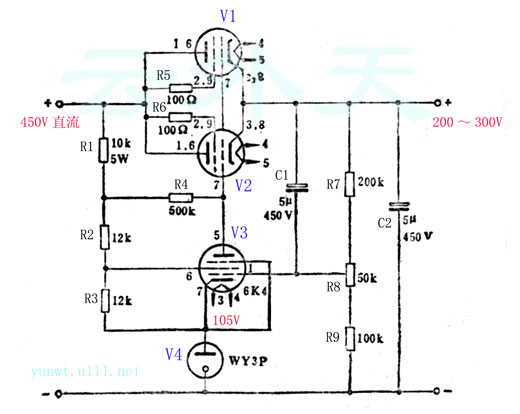

圖1 300V電子管穩壓電路


  原理簡介  從圖中可看出，功率管6P1接成三極管，兩管并聯作為調整管，比單管輸出電流增加了一倍。比較放大管用6K4高μ管。取樣電壓從電位器R8的滑臂點取出，加到6K4的第一柵極，基準電壓105V加到6K4的陰極，兩者之差即誤差電壓加到柵極和陰極之間，在6K4屏極得到放大的誤差電壓，加到調整管6P1的控制柵極上，以此改變調整管的柵偏壓，改變調整管的動態電阻，使調整管屏極和陰極之間電壓變化，從而維持輸出電壓的穩定。
   例如，當輸出電壓趨于上升時，從R8得到的取樣電壓加到6K4的柵極上，  由于WY3P穩壓管的箝位作用，陰極電壓是不變的，所以柵極和陰極之間的電壓差有所上升，6K4的屏極電流隨之加大，引起6K4的管壓降低，即加到6Pl柵極的控制電壓降低，這使調整管6P1屏極電流減小，動態電阻加大，屏極和陰極間電壓升高，從而抵消了輸出電壓的上升。當輸出電壓趨于減小時，穩壓電源的工作過程與上面相對應，并最終使調整管6P1的屏極和陰極間電壓降低，這就彌補了輸出電壓的降低，始終保持輸出電壓基本不變。
    為保證穩壓電源工作穩定，輸入直流電壓應比穩定輸出電壓大150V,即整流器輸出電壓450V。整流器的電路如圖2所示。

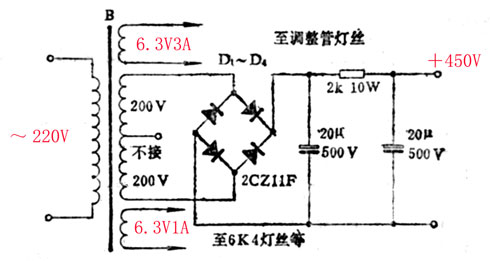

圖2 450V整流電路


  所用元件列表如下：
