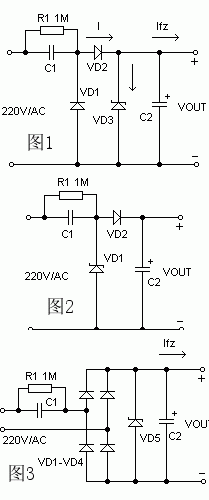

電容降壓式簡易電源的基本電路如圖1，C1為降壓電容器，D2為半波整流二極管，D1在市電的負半周時給C1提供放電回路，D3是穩壓二極管，R1為關斷電源后C1的電荷泄放電阻。在實際應用時常常采用的是圖2的所示的電路。當需要向負載提供較大的電流時，可采用圖3所示的橋式整流電路。

    整流后未經穩壓的直流電壓一般會高于30伏，并且會隨負載電流的變化發生很大的波動，這是因?yàn)榇祟愲娫磧?nèi)阻很大的緣故所致，故不適合大電流供電的應用場合。

二、器件選擇

1.電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。因?yàn)橥ㄟ^降壓電容C1向負載提供的電流Io，實際上是流過C1的充放電電流Ic。C1容量越大，容抗Xc越小，則流經C1的充、放電電流越大。當負載電流Io小于C1的充放電電流時，多余的電流就會流過穩壓管，若穩壓管的最大允許電流Idmax小于Ic-Io時易造成穩壓管燒毀. 2.為保證C1可靠工作，其耐壓選擇應大于兩倍的電源電壓。

3.泄放電阻R1的選擇必須保證在要求的時間內泄放掉C1上的電荷。

三、設計舉例

    圖2中，已知C1為0.33μF，交流輸入為220V/50Hz，求電路能供給負載的最大電流。 C1在電路中的容抗Xc為：

Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K

流過電容器C1的充電電流（Ic）為：

Ic = U / Xc = 220 / 9.65 = 22mA。

通常降壓電容C1的容量C與負載電流Io的關系可近似認為：C=14.5 I，其中C的容量單位是μF，Io的單位是A。

電容降壓式電源是一種非隔離電源，在應用上要特別注意隔離，防止觸電。
