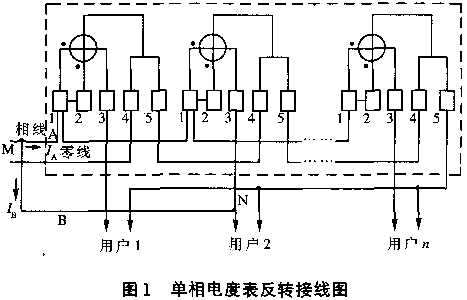

一提到單相電度表的反轉，人們立即會想到，是電表的進火線與出火線調換了。筆者在實踐中發現，單相電度表的進火線與出火線不調換也能使單相電度表反轉。如圖1所示，電度表箱中有一塊表反轉，但進火線與出火線并沒有反接。經仔細查找原因，發現本電表的用戶將該表的出線在電度表箱外的某處與主火線相接，見圖1中MN。

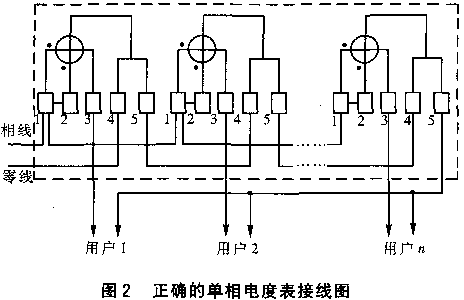

為有助于分析圖1，先談?wù)剢蜗嚯姸缺淼恼_接線，如圖2所示

端子1作為電源相線的進線端，端子3作為相線的出線端，端子4作為電源零線的進線端，端子5作為零線的出線端。當有負荷時，接通電源，進入電流線圈電流方向?yàn)槎俗?進和端子3出，電壓線圈的電流方向?yàn)槎俗?進和端子5出(或端子4出)。此時，電流線圈中的電流產生的磁場與電壓線圈中的電流所產生的磁場相互作用，使電表正轉。

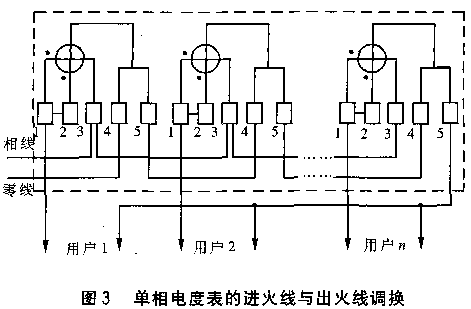

當進火線與出火線調換后，接線如圖3所示。

電壓線圈的接線不變，但電流線圈的接線變化了，端子3為電源相線的進線端，端子1作為相線的出線端。當有負載時，接通電源，進入電流線圈的電流方向變化了。即為端子3進，端子1出。由于電流線圈中電流改變了方向，這樣電流線圈中的電流和電壓線圈中的電流產生的磁場相互作用，就使得電度表反轉。

現在我們?cè)倩剡^頭來看一看圖1所示情況，用戶2將其出線相線與電源相線連接，其電能表就能夠反轉。

本人經多次實驗發現，此種接線方法能使表正轉，也能使表反轉。其條件是看用戶2負荷的大小：

(1)當其他用戶無負荷或負荷小于用戶2的負荷時，用戶2的電能表正轉。

(2)當其他用戶的負荷大于用戶2的負荷時，用戶2的電能表反轉。

(3)當用戶2無負荷時，其電能表也反轉。

第一種情況，若A支路的負荷小于B支路的負荷，則A支路的電流IA大于B支路的電流Ib，進入用戶2電表的電流方向?yàn)椋弘娏骶€圈中端子1進、端子3出；電壓線圈中的電流方向?yàn)槎俗?進，端子4出。此時為圖2的正常情況，用戶2電表的電流線圈與其負載串聯，電壓線圈與其負載并聯，電表正轉。

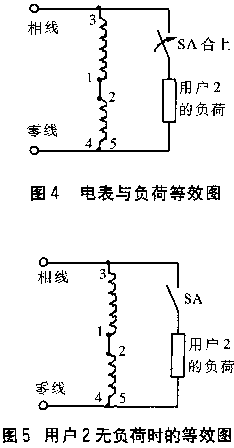

第二種情況，若A支路的負荷大于B支路的負荷，則A支路的電流IA小于B支路的電流IB，流入用戶2電表的電流方向?yàn)椋弘娏骶€圈中端子3進，端子1出；電壓線圈中的電流方向不變，即端子2進，端子4出。此時為圖3的不正常情況，用戶2電表的電流線圈與電壓線圈串聯之后再與用戶2的負載并聯，電表反轉。如圖4所示。

第三種情況是當用戶2無負荷時，也就是其開關斷開，實際上是第二種情況的特殊，A支路的負荷大于B支路的負荷、A支路的電流IA小于B支路的電流IB，則用戶2的電流線圈與電壓線圈串聯之后并聯在電路中。如圖5所示，電表反轉。

由以上分析可見，在不改變單相電度表箱內各表的接線，只要在表外稍作這樣一點改變，既能使電表正轉，也能使使其反轉。正轉時，電度表的電流線圈與負載串聯，電壓線圈與負載并聯；反轉時，電度表電流線圈與電壓線圈串聯之后，再與其負載并聯。

從圖4和圖5還可看出，圖5中電流線圈和電壓線圈中的電流大于圖4中電流線圈和電壓線圈中的電流，因此，在其他用戶負荷不變的情況下，當用戶2無負荷時，其電表反轉得更快。
