基于單片機控制的高精密直流電流源的設計

高精密電流源能為精密儀器提供精度較高的電流供給，適用于半導體和材料科學研究中各種電阻的自動測量任務。具體應用中，對電流源的精度、可控性要求較高，使用單片機控制的高精密電流源設計，相對于現行的其他設計方法而言，可以較好地滿足上述要求，并且具有設計容易、性價比高、開發周期短等特點。本設計使用了ATMEL公司生產的AT89S系列高性價比的52單片機進行設計，體積輕小，實用性強，具有很好的應用前景。

1 系統組成及工作原理

本設計通過AT89S52單片機實現對D／A轉換芯片DAC714和A／D轉換芯片TLC2543的控制，來產生直流電壓信號，經輸出采樣電路的電壓／電流轉換、放大，輸出穩定的直流電流。系統中使用D／A輸出、A／D采樣，與主控單片機形成閉環控制系統?？捎面I盤進行電流數值設定，用LED(發光二極管)進行顯示。如圖1所示。

2 系統硬件電路設計

2.1鍵盤及顯示電路

預設電流值用4×4矩陣鍵盤進行輸入，用P0口進行掃描，因單片機的I／O口比較充裕，所以采用性價比較高的三-八譯碼方式對4個獨立的7段LED進行譯碼和驅動，74LS138譯碼器多余引腳用做擴展端預留。具體接法如圖2所示。

2.2閉環系統

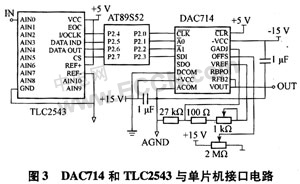

以AT89S52單片機作為控制核心，用P2.0～P2.3作為DAC714的時序控制線，用P2.4～P2.7作為TLC2543的時序控制線。其接口電路如圖3所示。

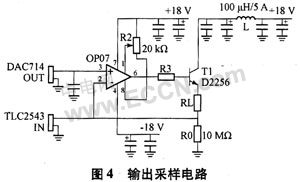

DAC714輸出引腳VOUT根據單片機寫入的數據輸出直流電壓，然后經輸出采樣電路，使負載獲得直流電流，為了讓負載獲得精確的直流電流，通過TLC2543采樣電阻R0上的電壓得到采樣數據并送入單片機，單片機通過算法更新寫入DAC714的數據，從而更新輸出電流，保證了負載的穩定。輸出采樣電路如圖4所示。

謹慎選取和焊接采樣電路中R0、T1、L幾個關鍵元件是本系統的重點，圖中采樣電阻R0必須使用高精密大功率電阻，因為R0在電路中有兩大作用：一是通過R0將電壓轉換為電流，如果R0精度過低，將直接引起輸出電流偏離預設值；二是TLC2543通過采樣R0上的電壓值為單片機進行閉環控制提供數據。因本設計最大輸出電流為5 A，所以R0的功率應足夠大。本系統用的是精度為0.1％、功率為25 W的1 Ω精密電阻，因TLC2543采樣輸入腳和運放OP07負輸入端的輸入電阻均為兆歐級以上，所以TLC2543對R0采樣時不會有任何影響。電路中T1也應選取大功率管，本系統采用集電極電流可達25 A、集電極耗散功率為120 W的NPN型管2SD2256。電路中L應選取電感量較大和承受電流值較大的電感，以達到良好的濾波效果。

在實際連接此電路時，接地的方法對輸出電流將產生很大影響，因為負載RL上的電流等于R0上的電流，而R0上的電流值等于DAC714輸出電壓除以R0的阻值，假設DAC714輸出電壓為1 V，R0的一端到地的電阻為0.1Ω，則R0上的電流值為：IR0=1／(1+0.1)=0.91 A，與預設值1 A相差0.09 A。由此可見，若電路接地方法不當將引起很大的誤差結果。所以，在本設計中，適合采用單點接地，且各接地線應盡量短和粗。同時，使用散熱片對R0和T1進行良好的散熱。

3 閉環系統實現恒流控制過程

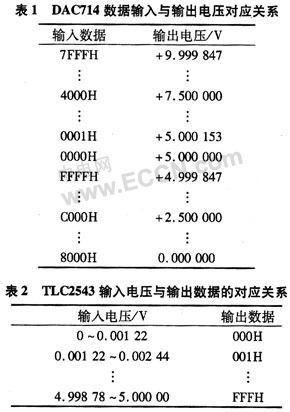

TLC2543第14腳REF+為模擬輸入的正基準電壓端，13腳REF-為負基準電壓端，這2只引腳的電壓差決定了最大輸入電壓值。本系統將REF+接于+5 V，REF-接于0V，所以VmaxIN=VREF+-VREF-=5 V。DAC714被設置為輸出0～+10 V。表1為DAC714工作于單極0～+10 V輸出模式下的數據輸入與輸出電壓對應關系。表2為TLC2543輸入電壓與輸出數據的對應關系。

由表1可知，當DAC714工作在單極0～10 V輸出模式時，輸出電壓分辨率為10／216≈0.153 mV。由于本系統輸出電流為0～5 A，所以只使用表1中8000H～FFFFH與輸出的對應關系。由表2可知，TLC2543的分辨率為5／212≈1.22 mV。

下面以一例詳細介紹系統閉環控制原理及過程，如圖5所示。

圖中：Iuser為用戶預設電流值；Icrrent為當前實際輸出電流值；Cuscr為用戶預設電流值的初始控制數據；Cin為單片機寫入：DAC714的控制數據字；Cout為TLC2543采樣數據；Cerror為TLC2543采樣值與預設值的誤差，初始值為0。

由圖5中的算法可見，該閉環控制電路能有效地更正因各種原因產生的輸出誤差，保證了電流源的穩定度和精度。在進行數據測試時發現，當用戶鍵人預設值并按確定后，輸出電流在前2 s內不斷更新，3 s后輸出電流基本穩定不變，僅有第4位稍有跳變，即輸出精度為10-3A?？梢?，由于系統內、外部引起的誤差是存在的，但經過閉環系統的控制穩定了輸出。

4 單片機軟件設計

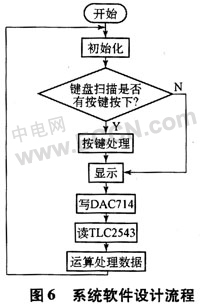

圖6為系統軟件設計流程圖。
