運用LabView控制DS3900串口通信模塊

本篇應用筆記討論了DS3900串口通信模塊和LabView的使用問題，LabView是適用于嵌入式應用的圖形化界面開發平臺。本文可作為面向DS3900的LabView界面用戶指南。

介紹

LabView作為嵌入式應用的圖形化界面開發平臺得到了廣泛應用。DS3900串口通信模塊是一款通用接口板，借助該接口板，用戶可使用PC串口與具有I2C接口的器件通信。DS3900的指令集允許應用軟件與I2C器件直接通信。

本應用筆記是面向DS3900的LabView界面的用戶指南。首先，用戶需要安裝LabView。為用戶提供了標準VI，以加載并運行程序。可以下載與本應用筆記相關的LabView代碼(ZIP，321K)。

使用LabView軟件

加載VI后，用戶必須運行該程序并按照以下步驟操作。(見圖1)

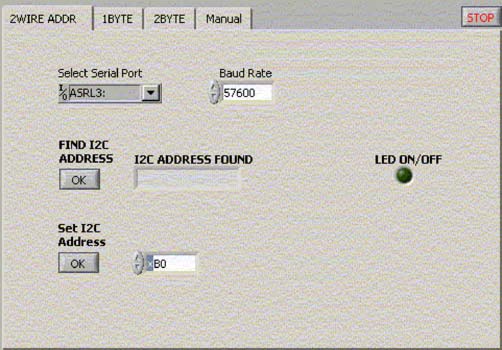

圖1. LabView界面，用戶通過該界面配置系統，以準備工作

1. 用戶首先要選擇DS3900所連接的串口。LabView自動搜索所有的可用串口資源，并在下拉列表中顯示這些串口。選擇DS3900所連接的串口。

   注意：與DS3900通信的缺省波特率為57600。本應用已在該波特率下進行了測試，可正常工作。建議用戶在使用本應用時不要改變這個波特率。
2. 正確設置串口后，即可正常使用LED開/關功能。如果終端應用將LED連接到DS3900的脈沖輸出端口(P3引腳)，則按下LED開/關按鈕時LED會閃爍。
3. 下一步，通過點擊FIND I2C ADDRESS按鈕，找到連接到I2C總線上的所有器件地址。在Set I2C Address輸入框內鍵入將要與VI通信的從器件地址。
4. 通過窗口頂端的標簽選擇用戶要使用的功能。提供多種功能選項：
   1. 1BYTE：讀或?qū)懸粋€寄存器，每次1個字節。
   2. 2BYTE：讀或?qū)憙蓚€連續存儲器地址。我們假定以下情況：在每次讀或?qū)懖僮魍瓿珊螅O(shè)備的內部地址計數器自動遞增。
   3. Manual (手動)：用戶通過它可以控制I2C總線如何操作。下面的手動控制一節給出了一些例子。

單字節讀/寫操作

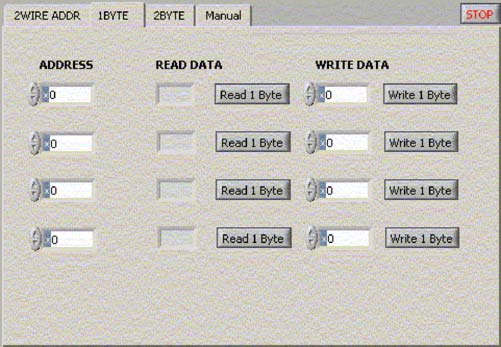

圖2. 進行單字節讀/寫操作時，用戶可選擇四個地址以便和I2C器件進行通信。

用戶可以選擇四個不同地址以進行通信(圖2)。任何READ DATA結果都會被復制到相應的WRITE DATA輸入框內，以便于處理各數據位。

雙字節讀/寫操作

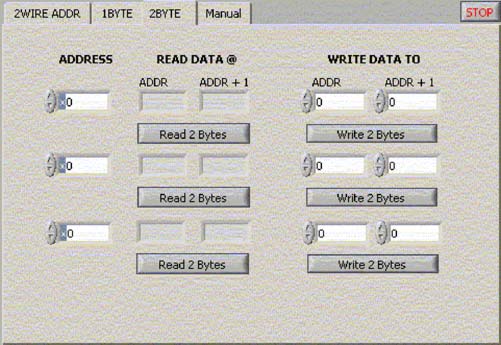

圖3. 2BYTE標簽允許用戶讀取兩個寄存器的數據。

對于某些特定設備，一個寄存器可能包括存儲器中的兩個連續字節。如果設備的存儲器地址指針可自動遞增以指向下一個寄存器，則2BYTE標簽(圖3)允許用戶讀取兩個連續寄存器。讀出的數據會被自動復制到WRITE DATA TO輸入框內。

手動控制

圖4. MANUAL控制標簽允許用戶定義操作的字節數以及期望的讀或?qū)懖僮鳌?/I>

用戶利用MANUAL控制選項(圖4)，來決定字節數和所需的操作。下面給出了標準單字節寫操作和雙字節讀操作的例子。

單字節寫操作

START

SEND WRITE (DEVICE
ADDRESS FOR WRITE)

SEND BYTE (MEMORY
ADDRESS)

SEND BYTE (DATA TO
BE WRITTEN)

STOP

START

SEND WRITE
(DEVICE
ADDRESS
FOR WRITE)

SEND BYTE
(MEMORY
ADDRESS)

SEND
START
(REPEATED
START)

SEND READ
(DEVICE
ADDRESS
FOR READ)

READ WITH
ACK (READ
1ST BYTE)

READ WITH
NACK (READ
2ND BYTE)

STOP
