圖6用低壓DC電源為內部電路

提供電流的HID燈全橋驅動器電路

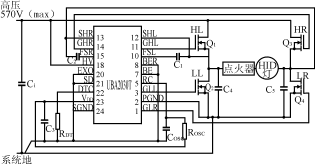

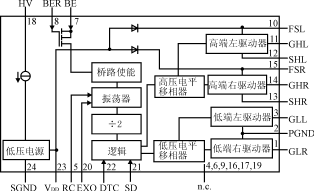

BER腳、BE腳、EXO腳和SD腳都接系統地，沒有使用橋路使能和關閉功能。當使用內部振蕩器時，橋路換向頻率由ROSC和COSC的取值決定。當HV施加電壓超過振蕩觸發門限（典型值是15.5V）時，振蕩器開始振蕩。如果在HV腳上的電壓降至振蕩器停止門限（典型值是13V）電壓，IC將重新進入啟動狀態。

一旦IC開始正常工作，在功率開關HL（Q1）和LR（Q4）導通時，HR（Q3）和LL（Q2）則截止；當HR（Q3）和LL（Q2）導通時，HL（Q1）和LR（Q4）則截止。UBA2030T提供的換向邏輯，保證了在HID燈中能產生交變電流。

　　HID燈的啟動需要施加一個3kV～10kV的高壓脈沖。由帶負阻特性的觸發元件、電容器和升壓線圈等組成的點火器電路，在通電之后能產生足夠使HID燈擊穿的高電壓，使燈引燃。為防止HID燈出現“聲共振”現象，導致電弧不穩，燒壞燈管，對于HID燈驅動電路,往往還要采取“聲共振”抑制措施。

3.2帶外部振蕩器控制的應用電路

圖4示出的是帶外部振蕩器控制電路的HID燈全橋拓?fù)浣Y(jié)構。在該應用電路中，UBA2030T的RC腳、BER腳和BE腳連接系統地，橋路換向頻率由外部振蕩器決定，關閉輸入腳（SD腳）可以用作關斷全橋電路中的全部MOSFET。

3.3控制電路以橋路高端作參考的HID燈全橋驅動器電路

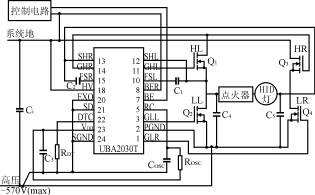

UBA2030T在驅動HID燈全橋系統中作為換向器元件使用。HID燈的使用壽命依賴于通過石英壁的鈉遷移量。為使鈉遷移比率減至最小，HID燈以系統地為參考時，必須在負壓下工作。圖5示出的是控制單元以橋路高端作參考的HID燈全橋驅動器電路。在該應用電路中，BER腳和HV腳都連接到系統地。

圖6所示的以橋路高端作為參考的又一種HID燈全橋驅動電路。BER腳連接系統地，通過HV腳流入IC內部低壓電路的電流可以由低壓DC電源（如電池）提供，如圖6中虛線所示。RDT的數值在50kΩ與1000kΩ之間。當RDT=220KΩ時，死區時間tdead是1μs.

在任何應用中，在IC腳HV上的電壓不能低于在VDD腳上的電壓。否則，不論是在啟動狀態還是進入正常工作期間，全橋都不會正確工作。在啟動階段，IC的EXO腳和SD腳都應處于低電平。在EXO腳和SD腳的電壓為時間函數時，其變化速率應大于5V/ms。
