120W高可靠HID燈電子鎮流器

高強度放電（HID）燈以其光效高、壽命長、體積小、控光性強、顯色性好、光利用率高等特點，已成為近代照明的主流產品之一。HID燈正從特殊用途，如投影儀、汽車頭燈等，向通用領域擴展。由于HID燈的特性，其鎮流器也比較復雜。首先，HID燈需要數千伏的高壓脈沖來點火，因此要專門設計點火電路。另外，HID燈在高頻電源供電情況下極易產生聲諧振現象，對外表現為光強不穩、電弧閃爍、扭曲等。此時可出現燈電壓和電流起伏，并伴隨有與激勵源同頻率的聲波，嚴重時可能熄弧，甚至造成燈管損壞，所以還需要采用專門的抑制“聲共振”的電路。

鎮流器基本結構
本文介紹的HID燈鎮流器內部結構如圖1所示。220V交流電經過整流、濾波，送到降壓開關電路。驅動脈沖發生器檢測電感的電流過零信號，驅動降壓開關工作在電流準連續狀態。在此模式下，降壓開關每次開通的電流都從零開始上升，所以是零電流開通，有效地減小了開關噪聲。在開關管關斷期間，續流二極管的電流已經降低到零，所以沒有反向恢復問題，減小了反向恢復損耗。全橋驅動電路采用Philips公司的UBA2030T。該全橋驅動電路采用24腳封裝，集成了自舉電路，能直接驅動高壓端N溝道MOSFET，使用比較方便。由單片機來的驅動信號經過電平轉換送到UBA2030T，可以方便地改變輸出頻率。

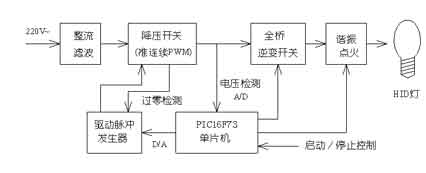

圖1? HID燈鎮流器框圖

諧振點火電路是這樣工作的：在點火期間，單片機控制繼電器，使一個附加的諧振LC接入主電路，同時驅動逆變器輸出與諧振頻率相同的激勵，使主電路諧振，產生交流高壓，再經過倍壓整流產生約800V直流電壓，擊穿放電管實現點火。單片機采用Microchip公司的PIC16F73，內部帶8位A/D轉換器，D/A轉換器則有單片的PORTC口加R-2R電阻網絡來實現，成本低廉。

降壓DC/DC工作在電流準連續狀態
電流準連續狀態下，降壓開關每次都是零電流開通，而且續流二極管也結束續流，不會有反向恢復電流。在輸入電壓比較高（300V直流）的情況下，如果續流二極管沒有結束續流，降壓開關就再次開通，會有一個峰值很大的“反向恢復”電流流過續流二極管和降壓開關管，造成能量損耗并產生很強的傳導和輻射干擾。

1 電路構成

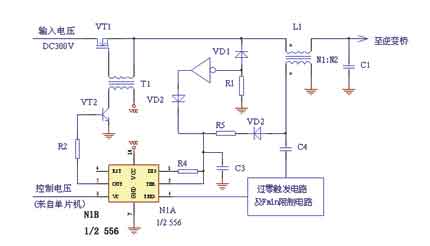

圖2? 簡化的電流準連續控制原理圖

圖2是簡化的“電流準連續”控制電路，主要工作波形如圖3所示。降壓開關VT1、續流二極管VD1及電感L1構成典型的降壓電路。VD1中串聯了一個電流檢測電阻（0.1Ω），用來檢測續流電流。電感L1中增加了一個輔助繞組，用來得到過零信號。N1B（1/2個LM556）用來構成一個單穩態振蕩器，產生啟動脈沖，同時也起到最低頻率限制的作用，防止降壓電路產生可聞噪聲。過零脈沖發生電路在檢測到L1的輔助繞組送來的過零信號時發出一個負脈沖，觸發N1A（另外1/2個LM556）輸出高電平，通過隔離變壓器驅動VT1。放大器N2將VD1中的電流信號放大后加到N1A的2腳。下面詳述工作原理。

2 工作原理
上電后，單穩振蕩器電路給出第一個脈沖，加到N1A的6腳（TRIGGER端），使N1A的5腳輸出高電平，驅動VT1導通，開始第一個周期。電感輔助繞組輸出的電壓幅度正比于輸入電壓，通過VD2、R5對C3充電。C3上電壓達到N1的3腳電壓時，5腳變成低電平，結束VT1的開通過程，VD1開始續流。VD1中的電流信號經過反向放大加到N1的2腳，從而保證2腳在二極管續流期間為高電平，5腳為低電平，防止下一次開通在續流結束之前到來。電流信號的加入起到了在續流期間封閉N1A的作用，即使有干擾信號使“過零觸發電路”誤動作，也不會使5腳給出驅動信號。保證了電路的安全可靠。

續流接近結束，N1的2腳（THRESHOLD端）的電壓低于1/2控制電壓（N1的3腳電壓）。一旦有“過零”負脈沖來到N1的觸發端（6腳，TRIGGER端），則5腳輸出為高，VT1再次開通。這樣就實現了電感電流的準連續模式。

在電路剛剛開始工作的時候，輸出電壓從零開始上升，輸出電壓比較低，二極管續流時間比較長，可能工作頻率會降低到可聞頻率（<20kHz）。為了避免出現這種情況，設置了最低頻率限制電路，這個電路同時也是最初的啟動電路。把最低頻率限制在20kHz以上，不等到續流結束VT1就再次開通，續流電流已經下降到比較低，而且這種情況只在啟動初期的幾十毫秒內出現，一旦燈電壓上升到20V以上，就不再會出現這種情況。

3 電感計算

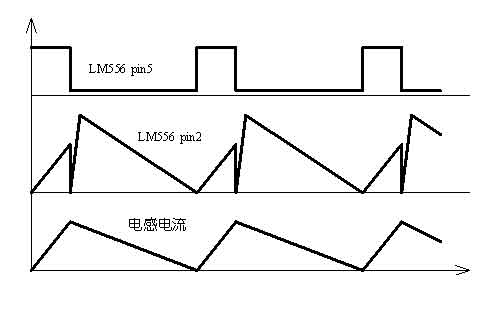

圖3 主要工作波形

由于降壓電路工作在電流準連續狀態，電流波形為過零的三角波（見圖3）。峰值電流由式（1）給出：
iPK=PO/VO×2?????????????? (1)
PO＝120W，VO＝100V，所以最大電感電流為2.4A。穩態時，降壓開關開通期間的電流上升量與關斷期間的下降量相等，所以有：
Vi/L×TON=VO/L×Toff＝iPK?? (2)
降壓開關最低工作頻率為20kHz，輸入電壓最低200V，根據式（2），關斷時間Toff=33μs，電感量L=1389μH，取1.4mH。

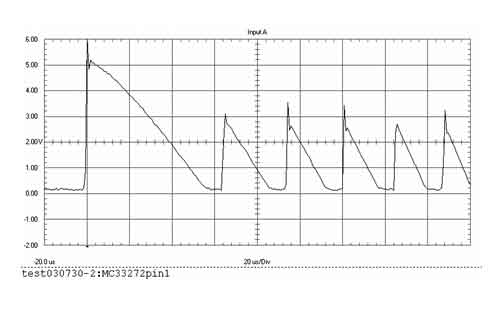

圖4 啟動過程的續流二極管電流

HID燈恒功率控制
VT1開通期間，電感輔助繞組感應電壓通過電阻R5對電容器C3充電。由于輔助繞組感應電壓（Vf）比C3上的電壓高得多，所以充電電流約為Vf/R5。電容器上的電壓Vx由下式給出：
????? (3)
當Vx達到控制電壓VC時，開通結束，開通時間TON為
Ton=(VxC3R5)/Vf=C3R5NVc/(Vin-Vo)???????????????????????? (4)
其中，N為電感主繞組與輔助繞組的變比。
主開關關斷時，續流電流經過放大，加在LM556的2端，使它不能立即再開通，避免誤動作。續流結束后，觸發電路使LM556立即再次開通。開關峰值電流為
Ipk=(Vin-Vo)*Ton/L?????????? (5)
輸出電流平均值Iav為電感電流峰值的1/2，結合式（4）和（5），有：
Iav=1/2Ipk=C3R5NVc/2L????? (6)
可見，理想情況下輸出電流與控制電壓成正比。

降壓DC/DC輸出平均電流實際上就是燈電流。HID燈的功率為Iav與DC/DC輸出電壓的乘積，P0=IavVo。根據式（6）可得：電路參數確定以后，單片機只要給出控制電壓，就給出了燈電流。因此，單片機不需要采樣脈動的燈電流，只要采樣DC/DC輸出電壓（也即燈電壓），給出合適的控制電壓，就相當于給定了輸出功率。而單片機也不需要進行復雜的計算，只要事先制作一張表格，采樣了燈電壓，就可查表得出對應的控制電壓。實驗證明這個方法簡單有效。在鎮流器的生產線上，也可以利用自動測試設備得到每個鎮流器的傳輸特性曲線，生成表格，寫入單片機，從而給每個鎮流器量身訂做一個包含表格的控制程序，對于消除電路離散性十分有效。

諧振升壓點火電路
啟動過程會影響燈的光效和壽命。根據HID燈的特點，燈管溫度低的時候，點火電壓大約需要3kV，而在點燈一段時間后，燈管溫度比較高，如果需要熄燈后再次點燈，則需要更高的電壓才能點火成功。這種情況下如果等待一段時間，比如1分鐘，使燈管溫度降低一些再點火，就比較容易成功。由于本電路輸出比較高的點火電壓，所以只需要等待比較短的時間。采取的策略是：每次點火時，單片機試探點火1.6s，如果不成功，則延時20s再點火1.6s，如此反復5次不成功就放棄，認為燈管損壞或者燈管沒有安裝。需要注意的是，應當避免未裝燈的情況下啟動鎮流器，此時點火電路輸出的高壓脈沖對點火變壓器的絕緣層構成威脅。

圖5? 點火電路及變壓器原邊點火脈沖電壓波形

圖5是與點火相關的電路。點火期間，單片機給出的逆變橋驅動頻率為62kHz，遠高于正常工作的頻率，繼電器K1處于斷開狀態，C3、C4、L1、L2構成諧振環路，在C4上產生約600V的交流高壓，經過VD1、VD2、C1、C2倍壓整流，產生直流高壓擊穿VD3（800V放電管）。由于VD3的負阻抗特性，C1、C2中儲存的能量會以脈沖的形式釋放到點火變壓器T1的原邊，在副邊感應出約8kV的脈沖電壓，使得燈管內部擊穿電離。一旦點火成功，燈電阻立即下降，諧振條件被破壞，電路不再產生諧振高壓。

點火成功后燈電阻下降。由于前端DC/DC電路工作在限流狀態，因此點火成功的標志是燈電壓比較低（<20V）。如果點火成功后立即改為低頻（90Hz）工作，由于燈阻抗比較低，容易出現過流的現象。降壓DC/DC電路在輸出電壓接近零的情況下不能很完美地實現恒流的功能。解決的辦法是，點火成功后繼電器K1并不立即閉合，在此后的100ms里，單片機給出的逆變頻率是20kHz，不滿足諧振條件，因而不會點火。在此頻率下，C3、L2與燈串聯，增加了負載阻抗，使得DC/DC電路不至于出現過流。這個階段可以稱為“維持電弧期”。燈電壓上升到20V以上之后，逆變頻率降低到90Hz，同時繼電器K1閉合，進入正常工作狀態。這樣的控制策略使得啟動過程十分平順，不會出現電流沖擊，提高了鎮流器的可靠性，同時也有利于延長燈的壽命。
????????????????????????
控制程序流程

圖6? 主程序流程及T0中斷服務程序

程序流程如圖6所示。程序首先判斷是否有開機命令，有則判斷輸入電壓是否高于200V，是就開始點火。點火期間逆變橋輸出62kHz激勵，主電路諧振，產生高壓擊穿氣體放電管，經過T1給出高壓脈沖激勵燈管產生電弧。接下來程序控制逆變頻率為20kHz，用于維持電弧，等待燈電壓上升，然后控制逆變頻率為90Hz，進入正常點燈狀態。單片機以中斷方式給出逆變器驅動信號，即每隔5.5ms中斷一次，在中斷服務程序中給出逆變器驅動脈沖，執行A/D轉換，查表求出當前應該給出的控制電壓，輸出到DAC。其中，A/D轉換程序采用了多次采樣求平均的做法，消除偶然的干擾。

HID燈從點火成功到穩定工作需要一段時間。為了快速進入到穩定工作狀態，控制程序在點燈最初的90s里將激勵功率從額定值提高10%，90s預熱結束后返回到額定功率。另外，在逆變橋換流時間內，單片機控制降壓DC/DC降低輸出電壓，降低了逆變橋MOSFET開關應力。實現的方法是：在T0中斷服務程序即將給出逆變橋驅動脈沖之前，將DC/DC控制電壓降低，在脈沖給出之后恢復。

結論
本文所討論的HID燈鎮流器采用電流準連續DC/DC，既降低了開關應力，增加了可靠性，又提高了效率。諧振點火電路能輸出高達8kV的點火電壓，可以在熄燈后快速再次點燈。單片機控制程序降低了逆變橋的開關應力，而采用查表的方式實現恒功率控制，避免了復雜的計算，程序代碼短，穩定可靠。
