新型單相逆變電源的研制??

1前言

目前，變頻電源大多采用正弦脈寬調制，即所謂SPWM技術。其控制電路大多采用模擬方法實現，電路比較復雜，有溫漂現象，影響精度，限制了系統的性能，以80C196MC或TMS320F240為核心組成的控制電路，能實現電源的全數字化控制，但系統較復雜，軟件工作量大，研制周期長。而MITEL公司生產的增強型SPWM波產生器SA4828，可與單片機連接，完成外圍控制功能，使系統智能化。單片機只用很少的時間去控制它，因而有能力進行整個系統的檢測、保護、控制、顯示等?；谏鲜鲈?，控制電路采用SA4828和AT89C52。同時為消除輸出濾波電感的噪音，將變壓器和電感集成在一起，利用輸出變壓器的漏感與電容組成LC低通濾波器，不但消除了輸出濾波電感產生的噪音，而且簡化了主電路設計。

2硬件電路設計

系統硬件電路由主電路、控制驅動電路、保護電路以及鍵盤顯示電路組成，系統框圖如圖1所示。

2?1主電路設計

如圖1所示，三相交流輸入電壓經過整流濾波后作為逆變器的輸入，圖中虛線部分為輸出變壓器。從圖中可以看出，電路中沒有使用分離的濾波電感。而是根據磁路集成原理，將變壓器和濾波電感集成為一個磁性元件，再在變壓器的次級并以適當?shù)碾娙?，組成濾波網絡。從電容兩端獲得正弦電壓輸出。

2?2控制、驅動電路設計

控制電路以AT89C52和SA4828為核心，完成SPWM波的產生、系統的檢測、控制、更新顯示以及查詢按鍵功能。SA4828是MITEL公司專門為電機控制電路設計的三相SPWM波產生器，也可用于靜止變頻電源，它是SA8282的增強型，具有全數字化操作，輸出波形精度高；工作頻率范圍寬，輸出電源頻率可達4kHz，頻率控制精度達16位；工作方式靈活，配備微處理器接口，其工作參數：載波頻率、電源頻率、輸出幅值、死區等都可以通過微處理器很方便寫入，并只需在改變工作方式時才刷新。此外，它還具備看門狗定時、三相幅值獨立可調等功能。關于SA4828的具體資料，請參閱文獻[1]。本系統取SA4828的兩相四路SPWM輸出作為控制信號。

圖1系統框圖

工作時，單片機首先對SA4828進行初始化，定義載波頻率，電源頻率范圍、死區、最小脈沖取消時間等參數。然后向SA4828的控制寄存器傳送電源的頻率控制字和幅度控制字等參數。正常工作時，根據需要對SA4828的控制數據進行修改，實現系統的反饋與實時控制，以及調壓和調頻。為實現系統的穩壓功能，采用平均值反饋PI調節。輸出電壓經隔離、取樣后進行AD轉換，轉換結果參與PI運算，運算結果即為SA4828幅度控制寄存器的控制字。電壓調節時，用戶通過控制面板的電壓調節按鍵改變PI算法中電壓的給定值，通過PI調節改變輸出電壓。頻率的控制無須構成閉環，調頻時，單片機根據用戶設定直接修改SA4828頻率控制寄存器的控制字，以改變電源輸出頻率。

為能保存用戶調節結果，用戶調節后，將電壓、頻率給定值存入帶看門狗、欠壓保護的串行E2ROMX25045中，下次開機時，從中調出電壓和頻率給定值。系統采用LED顯示方式，同時顯示輸出電壓、電流和頻率，顯示電路以MAX7219為核心組成。

必須強調的是：SA4828對時鐘信號較敏感，CPU內部時鐘電路產生的時鐘信號根本不能使SA4828正常工作，必須用獨立的外部振蕩電路產生工作時鐘，為使系統工作穩定，可使單片機與SA4828公用同一時鐘源。

本系統的驅動電路采用日本三菱公司生產的IGBT驅動模塊M57959L，該模塊驅動能力強，隔離性好，內置集電極電壓檢測電路。

2?3保護電路

本系統保護功能全面，包括集電極過壓保護、過流保護、過載保護及過熱保護。集電極過壓保護信號由驅動芯片M57959L提供；過流保護信號由霍爾傳感器取樣母線電流得到；過載保護信號通過取樣輸出電流獲得；過熱保護信號由溫度繼電器獲取。另外單片機的P2?3口也會輸出保護信號。各保護信號經邏輯變換后一路和SA4828的SET?TRIP端相接，SET?TRIP端為自動緊急保護關斷端口，當此引腳出現高電平時，SA4828會自動關斷PWM輸出，直到SA4828復位；另一路接AT89C52的P3?5口，當單片機查詢到此高電平時，會在軟件上作相應的保護處理，同時通過P2?3口輸出保護信號，再度封鎖輸出。除此之外，當單片機檢測到系統有異常情況時，也會通過P2?3口輸出保護信號。

3軟件設計

軟件設計是系統的一項核心工作，它決定逆變電源的輸出特性，如電壓、頻率范圍及穩定度，系統的動態響應速度，保護功能的完善，工作可靠性等。系統軟件采用模塊化編程法。主程序框圖如圖2所示。單片機在初始化程序中完成對單片機、SA4828以及其它可編程器件的初始化，接著對系統進行自檢，如果正常，則進入緩啟動模塊，通過SA4828，十分容易實現緩啟動的功能，只需將SA4828幅度控制寄存器的控制字從0逐漸加到正常值。隨后進入PI調節模塊，并利用輸出電壓穩定后的時間進行鍵盤掃描、故障檢測、更新顯示等。為防止意外情況而使程序陷入死循環，設計了一個軟件看門狗，如果PI調節超時，會引起軟件看門狗復位，使程序退出PI調節模塊。

PI調節模塊是系統程序中最重要的模塊，它決定逆變器輸出電壓的穩定度、精度以及動態響應速度。程序框圖如圖3所示，采用帶死區的增量式PI算法，其表達式為：（1）

式中：Δu(K)=(KP＋KI)e(K)－KPe(K－1)[2]

受運算字長的限制，而采樣周期又很小，增量式算法容易出現積分不靈敏區[2]。為消除積分不靈敏區，在進行PI運算時先將式（1）兩邊同時除以2，采用雙字節補碼定點運算，在輸出u(K)前，把PI算法算出的u(K)值左移一位作為輸出值。該方法大大縮小了積分不靈敏區，而且便于編制程序。另外，在補碼運算時可能引起溢出，所以在進行補碼運算后必須進行溢出判斷。

為防止尖峰干擾，程序在AD采樣后進行了數字濾波，濾波方法為中位值濾波法[2]。

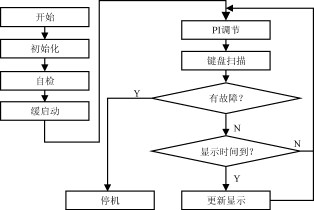

圖2主程序框圖

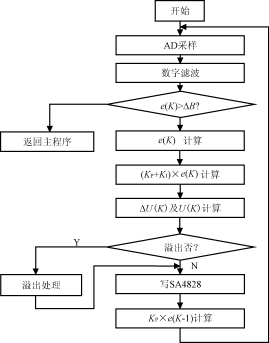

圖3PI調節子程序框圖

4抗干擾措施

對于微機系統來說，電力系統中的環境是十分惡劣的，微機系統抗干擾措施是否得當，有可能決定設計的成敗。本系統在硬件和軟件上均采用了較強的抗干擾措施。實踐證明，設計是成功的。

（1）硬件抗干擾措施如下：

——穩定潔凈的電源是CPU系統工作穩定的條件，采用高品質的進線濾波器，可以極大改善系統的工作環境；

——PCB板走線合理趨向與分布；

——采用硬件看門狗，防止程序跑飛；

——去耦電容的合理配置。

（2）軟件抗干擾措施如下：

——設計多個軟件看門狗，用以監視整個程序和重要模塊的運行；

——采用指令冗余技術，減少程序跑飛的概率；

——設計軟件陷阱，將已跑飛的程序馬上拉回正常運行軌道。

5研制結果

經測試，本電源的主要技術指標為：

——輸出電壓：100V～130V可調，步進1V，穩定度1％；

——頻率：380～420Hz可調，步進0.1Hz，穩定度0?1％；

——總諧波含量：≯3％；

——過載保護：過載時，最長延時10min保護，過載越重，保護時間越短，超過額定負載20％，立即保護；

——系統噪音：≯45db。

實驗表明：逆變器使用AT89C52及SA4828后，控制電路大為簡化，降低了成本，提高了可靠性。主電路使用集成電感變壓器，簡化了主電路設計，大大減小了系統噪音。相信本電源有著良好的應用前景。
