閥側移相12脈波同相逆并聯整流電源

西安中電變壓整流器廠吳春學高銀俠（西安710075）

摘要：介紹單鐵心閥側移相12脈波同相逆并聯晶閘管整流器主電路原理、控制電路原理、結構上的特點，以及此裝置在工業現場的運行情況。

關鍵詞：晶閘管整流器12脈波閥側移相同相逆并聯

12? pulse Rectifier Shifted by the Valve Side Coil with

Equal Phase Reverse Parallel Construction

Abstract: The article introduces the major circuit and control circuit principle,construction feature of single core 12? pulse rectifier shifted by the valve side coil,as well as its operating condition on the spot.

Keywords:Thyristor rectifier, 12? pulse, Shift by the valve side coil, Egual phase reverse parallel.

中圖法分類號：TM461文獻標識碼：A文章編號：0219?2713(2000)11?598?02

1引言

在大功率、高電壓、強電流的電化學用整流電源中，整流電路多采用同相逆并聯結構，由于逆并臂電流方向相反，其產生的磁場相互抵消，從而減少了磁場對電路工作的影響，同時可提高每臂的電流均衡度。而這種整流變壓器多采用網側移相。為此，對于同相逆并聯12相整流電路的整流變壓器需要兩個鐵心方可組成。這種變壓器體積較大、噸位較高、接線較復雜，相應成本也較高，但對整流器結構布局要求較低。

為保證江蘇索普集團電解改造項目的順利實施，西安中電變壓整流器廠研制了KHS－20000A/800V晶閘管整流器，與現場原有的兩臺KHS－8000A/600V并列進行，輸出直流540V、32kA。本電源整流變壓器采用閥側移相，由一個鐵心組成同相逆并聯12相整流電路為國內首創，體積小、重量輕、成本低。

2原理與結構設計

2．1主電路

主電路采用四組三相橋同相逆并聯電路，單柜輸出12脈波直流電。整流變壓器通過二次延邊△移相±15°，系統原理如圖1所示。

整流器件和保護元件分別采用KP2500－26的晶閘管和RSM－3200A/800V快熔，四組全控三相橋，每臂并聯數為3，共72只晶閘管和72只快熔。器件電流裕度為3.6倍。

2．2結構設計

（1）四組橋全部安裝在一個整流柜內，交直流母線采用同相逆并聯和軸對稱結構形式。同一橋臂的并聯晶閘管均經過精心篩選，并采用獨特的預壓緊技術和完善的檢測方法，以保證均流系數的技術指標和柜體的穩定運行。

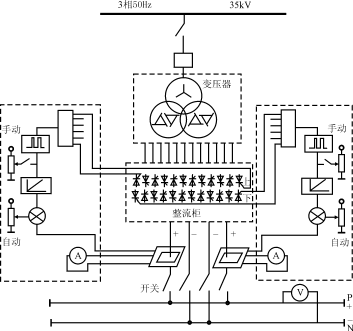

圖1整流電源系統原理圖

（2）同一進線水冷交流母線上部和下部各安裝了3只正、負半波導通的晶閘管，整個整流柜只用了12根閥側進線水冷交流母線，大大縮短了母線長度，減小了損耗。

（3）直流母線分兩組由柜兩側分別引出，在遠離柜體處匯流后連接至總母線。

（4）晶閘管水冷散熱體進出口管徑增大至?14，冷卻水流量可達17L/min，既增大了散熱量，也便于更換。

（5）安裝快熔的水冷母線采用一次擠壓成型的異型單孔母線，冷卻可靠并且效果有所提高。直流正負極冷卻水路分別匯流，以減少電腐蝕。

3控制保護系統

3．1觸發系統

觸發控制系統框圖見圖2。

整個觸發系統是針對電網及直流輸出均為模擬量的實際情況，在吸收了國內外技術基礎上開發出來的，具有線路簡單、性能可靠、外接線少等特點。

系統主要采用了TC－13型晶閘管控制觸發板，很好地滿足了晶閘管觸發控制的要求，主要由電源、調節器、移相控制、脈沖形成、脈沖放大等環節組成，其核心部件為輸出六路調制脈沖的787集成觸發芯片。具有功耗小、輸出功率大、輸入阻抗高、抗干擾能力強、移相范圍寬、外接元件少、穩定性高等特點。可對系統進行穩壓、穩流、正負反饋控制，以及電流過載封脈沖等控制功能?？刂茦O端子外接方式避免了過去插件式造成的種種弊端。

針對本裝置特點，控制系統采用了雙觸發電路，即兩塊TC－13觸發控制板分別控制兩套整流電路，各自獨立閉環的自動穩流方式，解決了直流側電流的不平衡和振動問題，保證了兩套系統的電流平衡，避免了相互牽制。

3．2保護系統

在換相保護電路參數的設計上充分考慮到單鐵心單柜12脈波因素帶來的不利影響。

本裝置有一套完整的保護系統，設置了7種保護：電源缺相、水壓下降、水溫過高、母線溫度高、過電壓、電流過載、元器件損壞。裝置的過電壓保護采用壓敏電阻、阻容以及電容保護。

4結語

在電解氯堿化工生產中，由于生產的連續性，要求電源常年不間斷運行。整流電源的高可靠性、高穩定度、高效率是衡量其技術性能的重要指標。

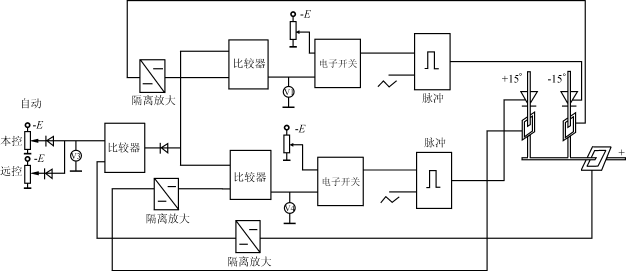

圖2觸發控制系統原理圖

本設備經安裝、調試后，于1999年11月順利投入運行至今，總體情況良好。

此套整流裝置具有自身損耗較低、運行狀態良好、體積與占地面積較小等優點。為化工廠改造節省了資金與空間，經濟效益顯著。
