Maxim±5V輸出線性穩壓器

Maxim（北京代理處）MichaelKeagy

　　圖1電路在輸入電壓為2.5V至5.5V時，可提供穩定的±5V輸出，圖1中低壓差線性穩壓器（IC1）從IC2輸出V＋取反饋信號，調節其自身的輸出以滿足雙輸出V＋的需要。當輸入電壓在IC1所規定的范圍內時，調整電阻分壓器R1、R2可得到任意的正/負電源輸出。

IC2輸出不出現過載時，V＋輸出非常穩定的電壓，且具有極小的紋波。旁路電容C2（連接在V＋與線性穩壓器輸出端）利用線性穩壓器較好的高頻特性抑制倍壓電路的輸出噪聲。圖1中，V＋為穩定輸出，V－為類似于非穩壓輸出，隨著負載電流變化會有所波動（如圖2所示），該方案對于V－為輕載或V－的穩定性不是很重要的應用場合非常適合。

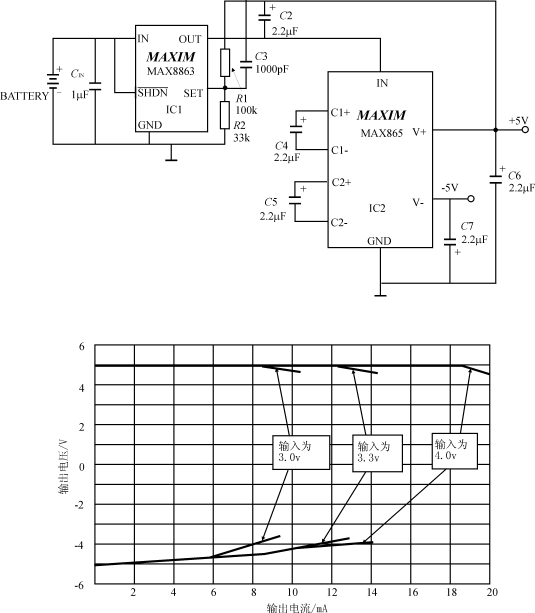

圖1±5V雙輸出線性穩壓器

圖2V＋、V－隨負載電流的變化關系
