自動平衡式交流穩流電源

AC Stabilized Current Supply with Automatic Balance

摘要：自動平衡式交流穩流電源是由自動平衡式交流穩壓電源衍生而來的。自動平衡式交流穩壓電源是利用輸出電壓采樣來控制輸出電壓的偏離；而自動平衡式穩流電源則利用電流采樣,對輸出電流的偏離進行補償。

Abstract: AC stabilized current supply with automatic balance is developing from AC stabilized voltage PS with automatic balance.The latter used output voltage sample for controlling output voltage offset.But stabilized current supply with automatic babance used current sample for compensating output current offset.

關鍵詞：平衡式穩壓電源電流取樣穩流電源

Keywords:Stabilized voltage PS with balance， Current sample， Stabilized current supply

1穩流電源的主要技術指標

　　(1)輸出電流范圍單相交流穩壓電源輸出電壓通常固定在220V，有些電源能作少許微調，數值也不大。但對穩流電源的輸出電流，用戶往往希望根據需要作較大范圍的改變。本項指標是指在不穩流情況下，輸出電流可以調節的范圍，例如輸出額定電流Io=2A,△Io=1A，則其可調范圍為1.5～2.5A。當然，相對于IO來說，偏離量也可能不是上下對稱的，即不是±0.5A，可能上限值大于下限值，也可能相反，比如1.8A≤IO≤2.8A。這里定義△Io/Io為恒流率，即S=△Io/Io,本例S=△Io/Io=1/2=0.5。

　　(2)輸出電壓范圍交流穩流電源所提供的輸出電壓要根據負載性質及其阻抗、電流值等而變化，所以必須確定一個輸出電壓范圍來衡量其性能。

　　(3)輸出電流穩流精度它表示輸出電流在額定精度內允許“電流變化范圍ΔI”。設輸出電流Io為2A，精度為±1％，則表示當用了穩流器后輸出電流Io滿足1.98A　　(4)其他指標如不加特殊說明，可借用穩壓電源技術指標的定義。

2工作原理

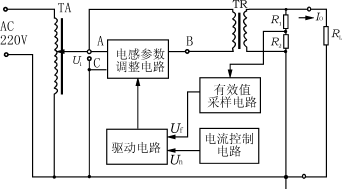

　　自動平衡式交流穩壓電源原則上均可改為穩流電源，如磁放大器調整式和自耦調壓型交流穩壓電源等均能方便地加以改造。這里以采用磁放大器調整式的改進型電路組成交流穩流電源為例來加以說明。這種穩流電源的組成結構示意圖如圖1所示。

圖1交流穩壓電源的一種結構示意圖

(1)電壓/電流轉換電路圖1中自耦變壓器TA對電感參數調整電路提供不同的輸入電壓Ui，使其有不同的輸出電壓，從而經隔離變壓器TR后，在負載電阻RL上得到所需的電流。

　　隔離變壓器TR的初級有兩種接法，第一種是接在圖1中的BC兩端，它的優點是輸出波形好，輸出電壓可以達到很高值，缺點是S較小，ΔI/IO只有1/3左右；第二種接法是將TR初級接于AB兩端(如圖1所示)，這種接法的優點是S較大，如果沒有諧波存在(主要是3次諧波)，則在TR初級上具有0～60V以下的電壓。隔離變壓器的次級可以制成多抽頭式的，以便為負載提供不同的電壓。

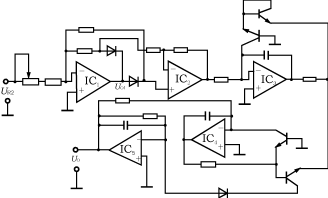

　　(2)有效值采樣電路有效值采樣電路的功能是將交流有效值信號變換成與之成正比的直流信號，有關這方面的電路很多，圖2給出其中的一種。

　　從圖1所示穩流器交流輸出端采樣電阻R2上得到的交流電壓信號有效值UR2輸入圖2中運算放大器IC1，其輸出為UO1,UO1正比于UR2。

圖2有效值采樣電路

　　(3)電流控制電路電流控制電路的作用是根據使用者的愿望，給驅動電路輸入一個給定的直流電壓Un，就可以得到所需的穩定交流電流。這一點和穩壓器的輸出電壓調節方式相似。適當改變自耦變壓器TA與電流控制電路的配合，即可自動控制輸出電流。這種工作方式在生產過程中得到了廣泛的應用，比如為空氣開關動作電流或熱保護器動作電流測試、分檔時提供可變的穩定電流值。如果用微機來控制Un，則可自動改變此穩定電流值。

　　(4)驅動電路驅動電路的功能如下：

①獲得由有效值采樣電路得到的直流電壓Uf與電流控制電路所給定的直流電壓Un比較后的誤差電壓信號ΔU;

②處理電流控制電路給定的直流電壓Un，使其與ΔU相加。當ΔU=0時，在Un的作用下，驅動電路使穩流器輸出的電流正是使用者所需要的電流IO。ΔU的作用是補償當輸出電流小于IO時，ΔU能使它增加，而當輸出電流大于IO時，ΔU則使它減小，最終達到輸出電流穩定在IO的目的。

3實例

如圖1所示。

　　設一寬范圍交流穩壓器，其指標為：

　　輸出電壓AC220V

　　輸入電壓范圍AC165～255V

　　當改作交流穩流器時，通過變壓器TR(初級接在B、C兩點)及負載電阻RL得到輸出電流IO=2A，如果沒用穩流器，則當輸入電壓為255V時，輸出電流IO1=(255/220)×2=2.3A;輸入電壓165V時，輸出電流IO2=(165/220)×2=1.5A。就是說當負載電流在1.5～2.3A范圍內變化時，用了穩流器后能保證輸出電流穩定在2A。關于上下不對稱情況，則可調整機器內部參數來實現。

參考文獻

張乃國主編.交流穩定電源.遼寧科學技術出版社，1999

作者簡介

毛培根男1935年生，原杭州大學副教授，1995年退休，曾在電源工廠工作，長期從事電源生產及開發。
