移動通信平臺中使用的雙路電源控制器MAX1715

摘要：討論了MAX1715在移動通信平臺中的應用方法，電路設計，參數計算及實驗電路和實驗結果。

關鍵詞：移動通信平臺；雙路電源控制器；自動脈寬跳變；強制PWM模式

0??? 引言

??? 專用移動通信平臺（Especial Mobile Platform），簡稱EMP，是專門為特殊用戶設計的，EMP可以使這些用戶充分利用現有的蜂窩移動通信網的網絡資源來傳輸他們的業務，從而節省了重新建網的費用和時間。EMP要求體積小，重量輕，功耗小，供電靈活，適應車載，具備“動中通信”條件，能適應部隊、武警、公安、交通等部門和行業的使用需求。在EMP中常同時需要5V，3.3V，15V，以及可調的多路小功率直流電源以滿足數據，語音，傳真，短消息，全球定位等業務的需要。我們采用MAX1715設計了EMP的供電電路很好地滿足了用戶的需求。

1??? MAX1715的工作模式[1]

??? MAX1715中的MAXIM專有技術——快速PWM脈寬控制，是為寬輸入輸出電壓比，負載快速變化時保持工作頻率和電感工作點不變而設計的?？焖貾WM脈寬控制克服了電流模式控制中，固定頻率控制帶來的負載瞬態響應差的問題，并且克服了傳統的常開通時間和常關閉時間的大范圍變頻PWM控制帶來的問題。MAX1715還提供100ns常開通時間，從而在負載響應時保持相對穩定的開關頻率。

??? 如圖1所示，快速PWM脈寬控制是一個偽固定頻率，具有電壓前饋控制的常開通時間電流模式控制。它依靠輸出濾波電容的ESR做電流檢測電阻，輸出紋波電壓提供PWM坡度信號。控制算法比較簡單：上面開關的開通時間只是由一個單穩態電路來決定，該單穩態電路的工作期和輸入電壓成反比，而和輸出電壓成正比。另外一個單穩態電路設定最小的關斷時間（典型值是400ns）。如果誤差比較器輸出低，開通時間單穩態電路被觸發。

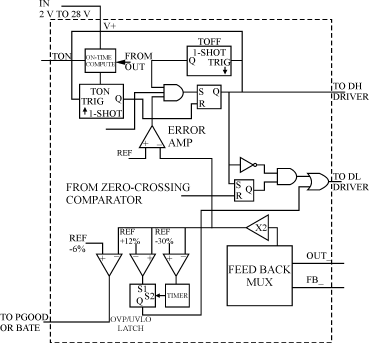

圖 1??? MAX1715的 快 速 脈 寬 控 制 邏 輯 圖

??? MAX1715的PWM控制器具有自動的脈寬跳變模式和強制PWM模式兩種工作模式。

1.1??? 自動的脈寬跳變模式

??? 對于跳變模式（脈寬跳變控制端SKIP置低，見圖2），輕載時MAX1715自動由PWM控制跳變到PFM控制，這種跳變由一個比較器來決定，在電感電流過零時，該比較器截斷了下端開關的開通時間。這種控制方式使脈寬跳變到PFM運行和脈寬不跳變的PWM運行的轉折點對應于連續和不連續的電感電流轉折點。這個轉折點和蓄電池電壓的關系不大，對于7V到24V的蓄電池電壓，這個轉折點基本保持不變。如果使用軟飽和電感，PWM到PFM的轉折點電流更小。

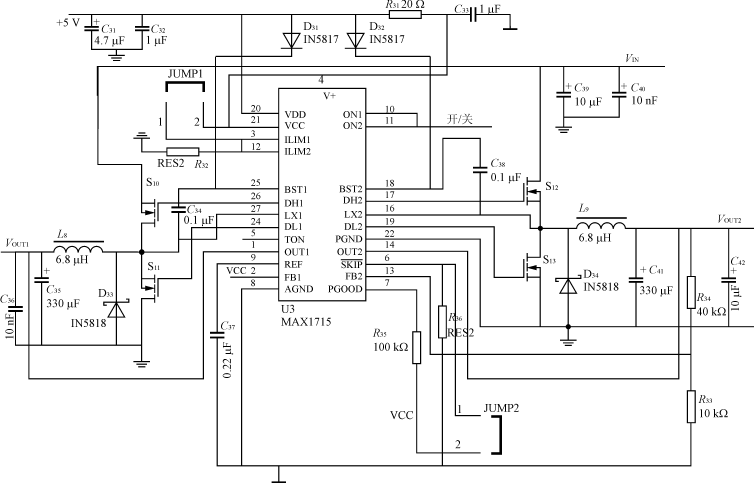

圖2??? MAX1715的 實 驗 電 路

??? 因為輕載時脈寬跳變，開關波形可能出現噪聲和不同步，但是效率高。要在PFM噪聲和效率間達到平衡就要改變電感值。通常，低電感值（假定線圈電阻保持恒定）在負載曲線中可以得到更寬的高效范圍；高電感值在重載時效率高（假設線圈電阻恒定）并且輸出紋波小。高電感值還意味著體積更大，和降低負載瞬態響應（尤其是在低輸入電壓時）。

??? 直流輸出的準確性由跟蹤誤差的水平來決定，電感電流連續時要比不連續時對紋波的調整性要高50％。電感電流不連續時如果有斜坡補償，則直流電壓的調整率還可以提高1.5％。

1.2??? 強制PWM模式

??? 在低噪聲的強制PWM模式時，控制下端開關開通時間的過零比較器不工作。這使下端開關的波形和上端開關的波形互補。因為，PWM環要保持占空比為V_OUT/V_IN，所以，輕載時電感電流反向。強制PWM模式的好處是保持頻率為常數，壞處是空載時電池電流有10mA到40mA，這由外部MOSFET決定。

??? 強制PWM模式對提高負載瞬態響應，減小音頻噪聲很有好處，還能提高動態輸出電壓調整時所需的吸收電流能力，提高多路輸出時的調整能力。

2??? MAX1715的參數計算

??? 我們設計的移動通信平臺電路參數如下：

??? 輸入電壓??? V_IN=8～14.5V；

??? 輸出電壓??? V_OUT1=3.3V，V_OUT2=5V；

??? 蓄電池??? 5×1.2V=6V，容量為2.8A·h；

??? 紋波系數??? LIR=0.35；

??? 負載電流??? 3A；

??? 開關頻率??? 第一路345kHz，第二路255kHz；

??? MOS管??? IRF7313，導通電阻R_DS=0.032Ω，最大導通電阻R_DS(MAX)=0.046Ω，V_DSS=30V，C_RSS=130pF。

??? 在確定開關頻率和電感工作點（紋波比率）前，先確定輸入電壓范圍和最大負載電流。尖峰負載電流會對元器件的瞬態應力和濾波要求產生影響，并因此決定了輸出電容選擇，電感飽和率和限流電路的設計。連續負載電流決定了溫度應力，并因此決定了輸入電容及MOSFET的選擇和其他要考慮熱效應的器件的選擇。一般設計連續負載電流是尖峰負載電流的80％。

??? 電感工作點也是效率和體積的折中，最小的最優電感使電路工作在導通關鍵點的邊際（每個周期在最大負載電流時，電感電流剛好過零）。MAX1715的脈寬跳變算法在每個關鍵導通點啟動跳變模式。所以，電感的運行點也決定了PFM/PWM模式轉換的負載電流。最優的點是20％到50％電感電流間，所以，我們?nèi)?I>LIR為0.35。

2.1??? 電感選擇

??? 開關頻率和電感運行點〔紋波(％)即紋波系數LIR〕決定了電感值，電感的直流電阻要小，以減小電感的損耗。最好選擇鐵心電感，并且磁芯要足夠大，以保證在尖峰電感電流時不會飽和。低電感值使電感電流上升較快，在負載突變時補充輸出濾波電容上的電荷，瞬態響應快。

??? 第一種輸出的電感為L₁（對應圖2中的L₈），第二路輸出的電感為L₂（對應圖2中的L₉），當V_IN取10V時其計算值如下：

??? L₁===4.88μH

??? 取標稱值6.8μH；

??? L₂===7.47μH

??? 取標稱值6.8μH。

??? I_PEAK=I_LOAD(MAX)＋(LIR/2)×I_LOAD(MAX)=（3/0.8）＋(0.35/2)×（3/0.8）=4.41A

2.2??? 確定限流

??? 限流的下限電流值等于最小限流門限（范圍由50mV到200mV）除以下端MOSFET的最大通態電阻,這個最大通態電阻是考慮了每℃增加0.5％的值。

??? 限流的方法有兩種：一種是將腳3ILIM接腳21VCC（見圖2），對應的限流門限是默認值100mV；另一種是由限流電路內部5μA電流源和ILIM外接電阻調限流門限（電阻范圍由100kΩ到400kΩ），內部實際的限流門限是ILIM端電壓的1/10。則限流電阻R_LIMIT為

??? R_LIMIT=I_LOAD(MAX)×R_DS(MAX)×10/(5×10^－6)=(3/0.8)×0.046×10⁷/5=345kΩ

??? 取標稱值280kΩ。

2.3??? 輸出電容選擇

??? 輸出電容（對應圖2中C₃₅及C₄₁）的選擇主要看ESR和耐壓值而不僅僅看電容值。輸出電容必須有足夠小的ESR，以滿足輸出紋波和負載動態響應的需要；同時又必須有足夠大的ESR以滿足穩定性的需要。電容值也要足夠大以滿足滿載到空載轉換時吸收電感儲能的需要，否則，過電壓保護會觸發。

??? 在有CPU的應用場合，電容的尺寸取決于需要多大的ESR來防止負載瞬態響應時輸出電壓太低。如V_DIP是瞬態輸出電壓，則ESR≤V_DIP/I_LOAD(MAX)。

??? 在沒有CPU的應用場合，電容的尺寸取決于需要多大的ESR來保持輸出電壓紋波的水平。如V_p-p是電壓紋波，則

??? ESR≤V_p-p/(LIR×I_LOAD(MAX))

??? 輸出電容引起的不穩定工作體現在兩個方面：雙跳動和反饋電路不穩定。雙跳動是由于輸出噪聲或ESR電阻太小使輸出電壓信號沒有足夠的坡度。這“欺騙”了誤差放大器在400ns的最小死區后產生一個新的周期。電路不穩定是指在電源或負載擾動時產生振蕩，這將觸發輸出過壓保護或使輸出電壓降到設定值以下。穩定性由相對開關頻率的ESR零點決定，電容的零點頻率必須低于開關頻率f決定的穩定點f_ESR。

??? f_ESR=f/π，f_ESR=

??? 我們選擇了ESR零點頻率低的鉭電容，其電容值為330μF。

2.4??? 輸入電容選擇

??? 輸入電容（對應圖2中C₃₉，C₄₀）主要是要滿足抑制開關產生的紋波電流（I_RMS）的需要。

??? I_RMS=I_OLAD/V_IN=3/10=1.5A

??? 采用陶瓷電容，鋁電容比較合適，因為，它們的電阻能抑制開通時的浪涌電流。我們選用了10μF的鋁電解電容和10nF的陶瓷電容。

2.5??? MOSFET選擇

??? 注意最大輸入電壓時的導通損耗和開關損耗之和不超過封裝熱限制。選擇下端的MOSFET也應盡量具有小的導通電阻，雖然，下端MOSFET在最大輸入電壓時電阻上的功率損耗最大，但是，在Buck電路中下端的MOSFET是零電壓開關，所以，下端的MOSFET導通損耗不是問題，還可以在下端開關管上并一個肖特基二極管，以防止下端開關管的體二極管在死區時間導通。

??? 最壞導通損耗在占空比極限時產生。上端MOSFET在最小輸入電壓時的導通損耗最大，在最大輸入電壓時開關損耗最大，即

??? 導通損耗P_RDS=×R_DS=×32×0.046=0.2588W

??? 開關損耗P_S===0.0283W

3??? 實驗結果

??? MAX1715由于沒有電流檢測電阻，并且有快速PWM控制和自動的脈寬跳變模式，所以，其效率相對其他應用電路更高，我們設計的電路實驗效率達到了97％。電路圖如圖2所示。

4??? 結語

??? 本文分析了MAX1715的原理及特點，并將其應用到移動通信平臺中，滿足了EMP多路供電要求，并且滿足了體積小，重量輕，輻射小，供電靈活，效率高的要求，取得了較好的結果。
