電力用智能高頻開關整流式充電電源

摘要：智能高頻開關整流式充電電源，由微機監控模塊和充電模塊組成。本文從這兩方面出發，對其進行介紹。一方面對充電模塊的功率轉換部分及保護部分進行簡要介紹，另一方面闡述微機監控模塊軟硬件的設計框架。

關鍵詞：高頻開關電源調制解調器IGBT模塊綠色電源

Design of Intelligent High－ frequency Switching Power Supply in Power System Abstract:Intelligent high－ frequency charging power unit is of switching/rectifying type,consisting of microprocessor based supervising and control module.This article mainly introduces the power conversion part and protection part of the charging module and on the other hand.It introduces the design concept of the software and hardware for the microprocessor based supervising and control module.

Keywords: High－ frequency switching power supply Modem IGBT module Green power unit

1引言

　　微機產品在電力系統的推廣應用，導致對供電電源提出了更高的要求。美國、德國等西方發達國家電力系統中的直流電源早已采用模塊高頻開關整流式電源。在我國這種更新?lián)Q代也已經開始。本文介紹的電力用智能高頻開關整流式充電電源正是為適應這種趨勢而開發研制的。

2微機監控模塊硬件設計

　　微機監控模塊的硬件框圖如圖1所示

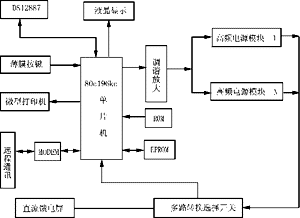

圖1 微機監控模塊硬件框圖

　　監控模塊不僅對各電源模塊的電壓、電流以及輸入三相交流電進行采樣，而且還對直流饋電屏的電池電壓和控制以及合閘母線的電流進行采樣，所有采集到的模擬量，經多路轉換選擇開關進入80C196KC芯片的A/D轉換口，由程序控制多路選擇轉換開關，通過整定來獲得當前各模擬量的數值。本系統沒有采用外加D/A轉換器，而是利用芯片本身的資源，通過芯片的P2.5和HSO腳輸出PWM脈沖，經放大后送到各電源模塊控制口，對各電源模塊參數進行設定。為了提高系統的抗干擾能力，各電源模塊的輸入、輸出控制信號和各種異常信號以及饋電屏的所有信號，都進行了光電隔離。系統采用清華蓬遠科貿公司的MGLS240128T液晶模塊顯示。顯示一律為漢字，使操作簡單明了。由于此液晶模塊自身有驅動電路，就大大簡化了系統硬件設計。監控模塊通過80C196KC單片機的TXD和RXD口，由調制解調器（MODEM）接入電話網，進行網上微機通訊。

3微機監控模塊的軟件設計

　　監控模塊主程序框圖如圖2所示。

　　由于監控模塊的參數比較多，一液晶屏無法全部顯示，因此程序框架采用樹枝狀分枝結構。開機后，首先對各電源模塊進行初始化，同時，顯示公司名稱及產品名稱畫面。按回車鍵進入主菜單畫面，各項顯示一律菜單化。對各電源模塊和A/D參數以及密碼進行設定時，必須先輸入密碼，這是為防止參數被隨意修改。然后才能進入相應畫面進行設定，同時程序?qū)?shù)可修改范圍進行自動限幅，以保證系統

圖2微機監控模塊主程序框圖

注：I1為浮充電流轉換點，I2為主充電流轉換點，U2為主充穩壓點，IW為穩流點。

運行安全。對A/D參數進行設置，是為了調試方便，使顯示的電壓、電流值與實際相符。若當前系統存在故障，則微機監控模塊立即發出聲光報警，液晶屏顯示當前故障和發生時刻，同時微型漢字打印機也把所顯示的內容打印出來。當故障消失后，回到主菜單顯示。另外在正常工作情況下，按下打印鍵，可以打印出除時間參數以外的任何當前液晶顯示畫面。所設定的各參數保存于外部DS12887時鐘芯片內，在監控模塊掉電的情況下，各參數值也不會丟失。程序設計中，利用定時器0來進行A/D采樣和各開關量采集，利用定時器1進行鍵盤處理，利用定時器2進行讀DS12887時鐘。在時間參數菜單內，可以對時間和日期進行設定。為了使程序明朗直觀，程序采用模塊化設計方法，各模塊相互獨立，對于模塊間不可缺少的聯系，在RAM中開辟了若干標志單元，各模塊可根據當前的工作狀態在標志單元中設定標志位做相應處理。液晶漢字顯示的字庫，是利用漢字提取軟件，直接從UCDOS內提取，特殊字符利用軟件自編點陣。液晶進行漢字顯示時，首先將漢字點陣內容送至液晶的CGRAM單元內，顯示時讀取該單元的內容就可以了。通信協議采用電力系統“循環遠動規約”，監控系統具有“四遙”功能。上下微機傳送數據采用CRC校驗，以保證數據傳送的正確性。

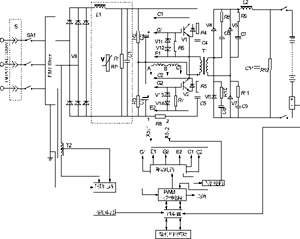

圖3電源模塊原理圖

4強電磁干擾問題的解決辦法

　　本微機監控模塊是專門為電力系統的直流電源系統而設計的，由于發電廠或變電站高壓電力線密集，空間電磁干擾和電源竄入干擾特別嚴重，為了保證微機監控模塊正常工作，提高其抗干擾能力，解決措施如下：

（1）微機監控模塊的各工作電源，首先經電磁兼容濾波器濾波，再由直流變換器隔離，最后由共膜濾波器再濾波，然后供給微機監控模塊，所有電源線應盡量短且做成雙絞線。

（2）采樣電路和開關量采集電路采用光電隔離且采用多次電容濾波。

（3）模擬與數字電路間進行光電隔離。

（4）測量的電壓與電流信號，采用中值和均值混合濾波方式。

（5）軟件采用模塊結構設計，在每個模塊之后和程序存儲器空白區加軟件陷井，并且在一些重要跳轉指令之后加了軟件冗余指令。

實踐證明，經過以上處理，微機監控模塊的抗干擾能力大大提高了。

5電源模塊功率電路的設計

　　總體框圖如圖3所示。主電路采用德國西門子公司的BSM1200GB1200DN2KIGBT模塊，組成半橋電路。此部分是電源模塊的核心，其性能的好壞直接影響整個電源的性能與可靠性。驅動電路采用三菱公司的混合集成電路M57959L，此混合驅動電路在輸入和輸出之間利用光耦實現電氣上的隔離，從而提高了抗干擾能力。另外，此集成電路在大電感負載情況下，能限制di/dt所形成的尖峰電壓，這就更進一步保證了IGBT的安全。

　　控制芯片采用TL494集成芯片，TL494是一個固定頻率的PWM控制電路，適用于設計所有的單端或雙路開關電源的典型電路。本電源模塊采用N＋1熱備份，完全實現無主從均流方式，從而可組成超大功率直流系統，實現了動態冗余結構，獲得了極高的可靠性。

6充電程序及原理

　　通過微機監控模塊，可以設定電源模塊的充電方式。

6.1手動充電方式

在電源模塊參數設定菜單內選手動充電方式，即進入設定恒定電流值選項。這種充電方式采用恒流限壓兩階段充電。電池虧容的情況下，首先進入恒流充電，經微機監控模塊的檢測與判斷，當達到轉換電壓時，便進入恒壓充電方式。這種充電方式一般是適用于對新電池進行活化處理或?qū)﹄姵剡M行快速充電。

6.2自動充電方式

　　在參數設定菜單內，選自動充電方式，即進入自動充電狀態。這時候各電源模塊工作于恒壓限流運行方式。它為經常負載提供電流的同時，也向電池組浮充電，來補充電池組本身的能量自損耗。當電池組虧容后，電源模塊經微機監控模塊的判斷后，便進入主充電狀態，先以恒流充電，當達到轉換電壓時，就以恒壓充電。補充到電池額定容量后，這時候電源模塊對電池組的充電電流也達到主充與浮充的臨界轉換點，經微機監控模塊檢測與判斷，便自動轉入恒壓浮充工作狀態。見圖2所示流程圖。各充電電源模塊既采樣輸出電壓，還要采樣通過電池本身的電流，把采樣信號送到微機監控模塊。由于在電池組中串聯了精度極高的電流霍耳元件對電池充電電流進行采樣，可以精確地補充放電量，不需人為計算和控制，這樣就保證了電池組既不虧容，也不過充，從而大大延長了電池的使用壽命。

7保護電路

　　本電源模塊設有獨立的故障檢測系統，檢測輸入過壓、欠壓和過流、短路、過熱等故障。出現故障時，由繼電器引出提供給微機監控模塊。所有這些均為恢復性保護，當發生保護后，待故障消失時，模塊能自動恢復工作。其中一個或幾個電源模塊因故障停止工作，并不影響其他模塊的正常工作。下面簡單介紹一下過流保護電路，其原理框圖如圖4所示。過流保護能否在主電路發生過流時準確及時動作，不但決定功率IGBT器件能否正常工作，而且將決定整個電源模塊的可靠性及其是否具有實用價值。為了解決這一問題，經大量的研究與試驗，研制出過流保護專用電路。此電路由主檢測動作電路和緩沖加速電路組成。工作原理如下，在主電路中串聯一個采樣用的錳銅片Ro，如圖3所示。在Ro上所采到的電壓信號U是由公式U=IR確定，此信號通過屏蔽線送到X5∶1與X5∶2之間。當U達到某一確定值URO時，檢測電路立即動作，使高速光耦迅速導通，電壓信號送到保護信號入口，從而使脈寬調制器封鎖脈沖，電源模塊停止工作。待過流信號消失后，此時U為了進一步提高整個系統的可靠性，本電源模塊設計了備用電路，此電路能夠在微機監控模塊發生故障時，繼續保持各電源模塊正常工作。

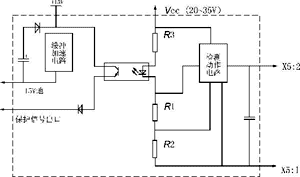

圖4過流保護電路框圖

8主要技術參數

　　輸入電壓AC380V±15％不分相序

　　電網頻率50Hz±10％

　　每個電源模塊輸出電流20A

　　穩壓穩流精度≤±0.5％

　　紋波系數≤0.1％

　　效率≥90％

　　均流不平衡度≤±3％

　　功率因數≥0.90

　　輸出電壓200～300V

9結論

　　我國微機保護裝置在二十世紀80年代末成功地投入電網運行之后，根據國內繼電保護事故調查分析統計資料表明，來自電源自身對繼電保護的干擾和自身可靠性差是造成繼電保護誤動和拒動的一個重要因素，為此，迫切需要具有高可靠性、高指標的各種電源與之配套。在這種情況下，開發研制出這種新型無人值守的“綠色電源”。它結合了計算機技術和高頻開關技術，采用模塊化設計，選配靈活。該智能電源不僅體積小、重量輕、高效節能、無污染，而且它還具有“遙測、遙信、遙控、遙調”功能，易于實現電力系統綜合自動化，完全可以替代傳統的相控電源。該電源已用在全國一些省份的電力系統中，運行正常，受到用戶的好評。
