交流變頻調速的原理及其應用

PrincipleandIt'sApplicationaboutACFrequencyConversionGovernor

摘要：闡述交流異步電機采用變頻調速技術的工作原理及特點，說明其電路結構及系統組成。并以地毯背涂機為例介紹在地毯制造業上的應用。

關鍵詞：變頻交流調速

1引言

　　交流異步電動機的調速方式有多種，諸如調壓調速、變級調速、串級調速、滑差調速等，而變頻調速優于上述任何一種調速方式，是當今國際上廣泛采用的效益高、性能好、應用廣的新技術。它采用微機控制、電力電子技術及電機傳動技術取得工業交流異步電機的無級調速功能。目前在國內外已廣泛應用，是自動化電力傳動的發展方向。

　　交流變頻調速技術已經成熟。高壓大功率變頻器（幾千V，數千kW）已在大容量風機、高壓水泵等電機上應用。低壓小功率（幾百V，幾個kW）變頻器在鼓風機、壓縮機、離心機、攪拌機、水泵、機床，甚至在空調、洗衣機等方面被廣泛采用。在紡織工業方面，用于織布機、毛紡機等，本文以地毯背涂機為例敘述在地毯制造業上的應用。

2基本原理及特點

　　變頻調速是通過改變電機定子繞組供電的頻率來達到調速的目的。常用三相交流異步電動機的結構為圖1所示。定子由鐵心及繞組構成，轉子繞組做成籠型（見圖2），俗稱鼠籠型電動機。當在定子繞組上接入三相交流電時，在定子與轉子之間的空氣隙內產生一個旋轉磁場，它與轉子繞組產生相對運動，使轉子繞組產生感應電勢，出現感應電流，此電流與旋轉磁場相互作用，產生電磁轉矩，使電動機轉動起來。電機磁場的轉速稱為同步轉速，用n1表示

　　n1=60f/p(r/min)(1)

式中：f——三相交流電源頻率，一般為50Hz。

　　p——磁極對數。當p=1時，n1=3000r/min；p=2時，n1=1500r/min?？梢姶艠O對數p越多，轉速n1越慢。

　　轉子的實際轉速n比磁場的同步轉速n1要慢一點，所以稱為異步電機，這個差別用轉差率s表示：

　　s=[n1－n）/n1]×100％（2）

　　當加上電源轉子尚未轉動瞬間，n=0，這時s=1；起動后的極端情況n=n1，則s=0，即s在0～1之間變化。一般異步電機在額定負載下的s=（1～6）％。

綜合式（1）和式（2）可以得出

n=60f（1－s）/p（3）

??????????????

圖1三相異步電動機結構示意圖 ?????????????????????? 圖2籠型電動機的轉 ???????? 子繞組1—銅環；2—銅條

1—機座；2—定子鐵心；
3—定子繞組；4—轉子鐵心；
5—轉子繞組

　　由式（3）可以看出，對于成品電機，其磁極對數p已經確定，轉差率s變化不大，則電機的轉速n與電源頻率f成正比，因此改變輸入電源的頻率就可以改變電機的同步轉速，進而達到異步電機調速的目的。

　　但是，為了保持在調速時電機的最大轉矩不變，必須維持電機的磁通量恒定，因此定子的供電電壓也要作相應調節。變頻器就是在調整頻率（VariableFrequency）的同時還要調整電壓（VariableVoltage），故簡稱VVVF（裝置）。通過電工理論分析可知，轉矩與磁通量（最大值）成正比，在轉子參數值一定時，轉矩與電源電壓的平方成正比。

??? 變頻器的工作原理是把市電（380V、50Hz）通過整流器變成平滑直流，然后利用半導體器件（GTO、GTR或IGBT）組成的三相逆變器，將直流電變成可變電壓和可變頻率的交流電，由于采用微處理器編程的正弦脈寬調制（SPWM）方法，使輸出波形近似正弦波，用于驅動異步電機，實現無級調速。上述的兩次變換可簡化為AC－DC－AC（交－直－交）變頻方式。

圖3

圖4

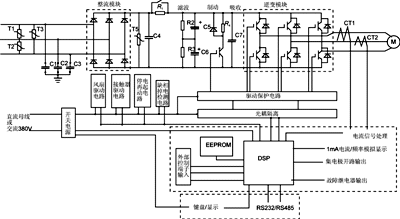

圖3給出國產（深圳華為）變頻器的原理圖。圖中各組成部分名稱已經標出，DSP是微機編程器。

??? 利用變頻器可以根據電機負載的變化實現自動、平滑的增速或減速，基本保持異步電機固有特性轉差率小的特點，具有效率高、范圍寬、精度高且能無級變速的優點，這對于水泵，風機等設備是很適用的。

我國應用的變頻器，國外產品以日本富士、三菱牌號較多，***普傳產品也不少，國內有西普（西安）、艾倫（上海）、華為（深圳）、艾普斯（天津）等廠家的產品均在推廣應用。

3應用舉例——變頻器在地毯制造業上的應用

　　地毯背涂機是地毯生產中常用的設備，目前國內多數企業仍采用單臺異步電機作傳動動力源，由機械聯接方式運行。雖然工作穩定，但難以獲得高質量加工效果。

　　國外有的采用電液傳動、滑差調速或直流調速等，但都有缺點，不能適應環境條件（防火、防爆、絨毛粉塵等）要求，而采用變頻器及異步電動機調速方式，既便宜，效果又好。圖4給出用變頻器構成的地毯背涂機系統結構圖。

　　本系統是同步控制方式，轉差率為（1～5）％，轉矩曲線較好，地毯背涂膠與進布等各傳動部分同步協調運行。系統在起動前，指令信號已經設定，保證涂膠量和進布速度協調同步及保證出布和進布之間有一定的張力調節。

　　本系統選用4極電動機，以利考慮電機的低速轉矩特性，與負載轉矩相匹配。還要求具有線性軟起動功能，變頻器選為5.5kW。

　　涂膠輥的負載特性屬于減速負載，在負載區段，電機處于發電再生制動狀態，所以要選擇帶有再生變流的變頻器或者選擇通用變頻器加制動單元的方法，效果也很好。
