1.2單極性移相控制原理

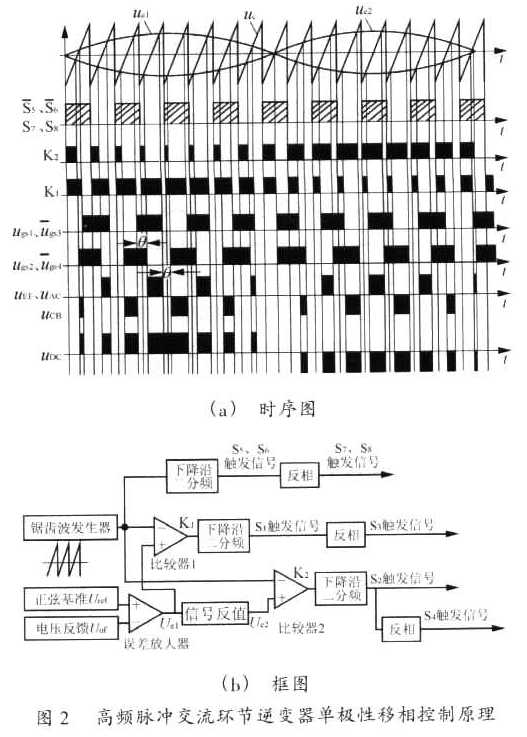

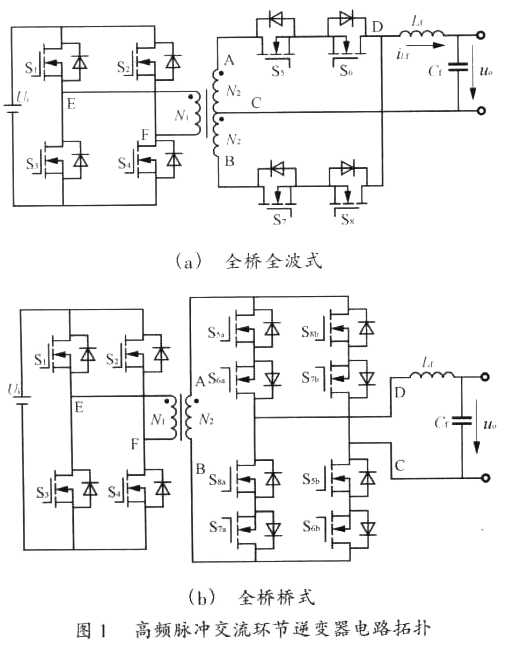

??? 以全橋全波式電路為例,其單極性移相控制原理,如圖2所示。

??? 逆變器將輸入電壓Uiymf 制成雙極性三態的電壓波uEF,周波變換器將此電壓波解調成單極性SPWM波,經輸出濾波后得到正弦電壓u0。．周波變換器功率開關在UEF為零期間進行ZVS換流.逆變器右橋臂相對左橋臂存在移相角θ,而且輸出濾波器前端電壓為單極性SPWM波,故為單極性移相控制。Ugsl與Ugs4,Ugs2與ugs3之間在一個開關周期Ts內的共同導通時間為Tcom=Ts(180。-θ=/(2×180。) (1)

??? 當輸入電壓Ui降低或負載變大時,導致輸出電壓Uo．降低,閉環反饋控制使得移相角θ減小、共同導通時間Tcom增大,從而使得輸出電壓增大。因此．調節移相角θ可實現輸出電壓的穩定。

2 穩態原理與外特性
2.1 穩態原理

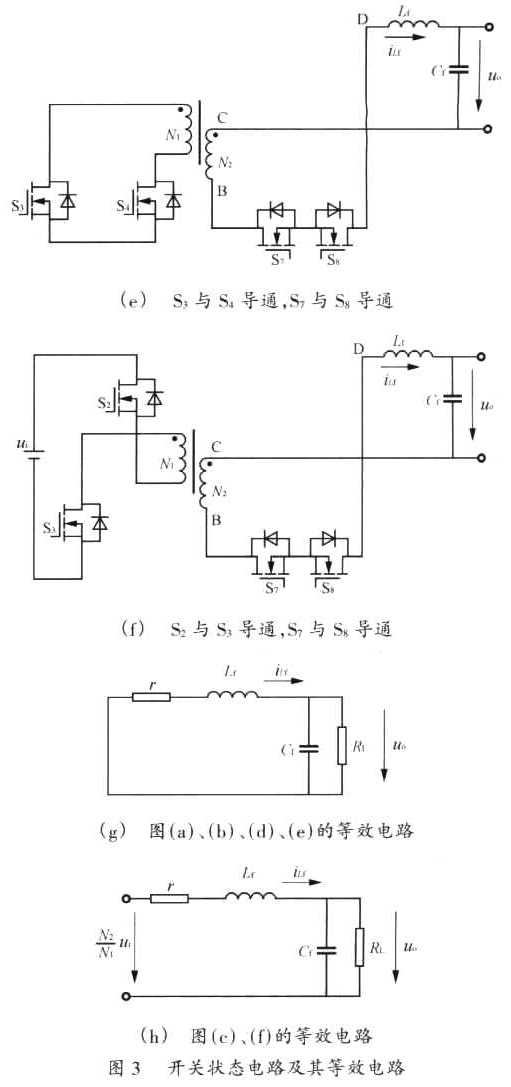

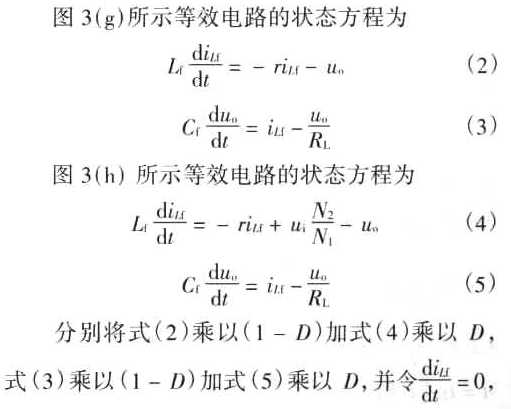

??? 以輸出電uo>O、濾波電感電流iLf>0為例．穩態工作且輸出濾波電感電流連續時．一個開關周期內的6個開關狀態電路,如圖3(a)～(f)所示.圖3(a)、(b)、(d)、(e)和圖3(c)、(f)可分別用圖3(g)、(h)所示等效電路表示,其中r為包括變壓器繞阻電阻、漏抗、功率開關通態電阻、濾波電感寄生電阻等在內的等效電阻.由于開關頻率fs遠大于輸出濾波器截止頻率和輸出電壓的頻率,因此,在一個開關周期內輸出電壓uo可看成恒定量,可用狀態空間平均法建立輸出電壓、濾波電感電流的定量關系式.

?Fig.3? The switching state circuits and equivalent circuits

???

???

式中：D為濾波器前端電壓SPWM波在一個開關周期內的占空比,即D=2Tcom/Ts=（180°-θ）/180°。

2.2 穩態時逆變器外特性
2.2.l 理想情形(r=O)
??? 由式(7)可知,理想情形且CCM模式時逆變器的外特性為Uo=DUiN2/N1? (8)

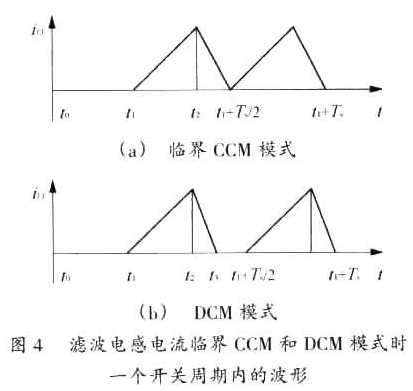

濾波電感電流臨界連續和DCM模式時一個開關周期內的原理波形,如圖4所示.

Fig.4? The filter inductance current waveforms in critically CCM and DCM during one switching period

???

???

????
2.2.2 實際情形

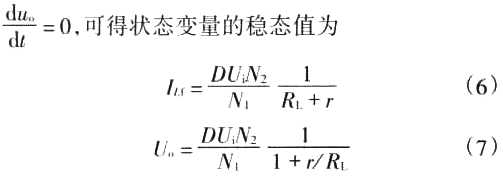

??? 實際情形時,逆變器的內阻r不為零,因此逆變器外特性可由式(7)表示。

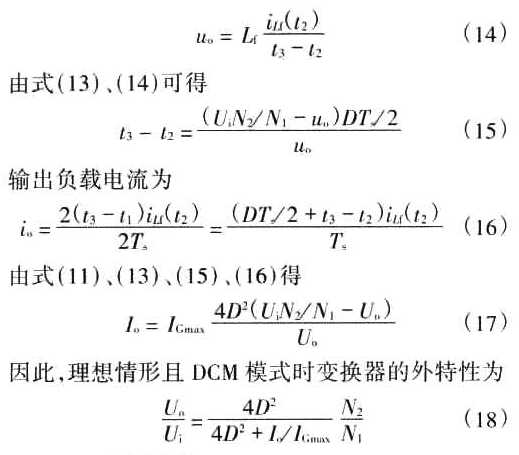

??? 逆變器標么外特性曲線,由式(12)決定;曲線A右邊為濾波電感電流連續時外特性曲線．實線為理想情形時曲線,由式(8)決定．虛線為實際情形時曲線．由式(7)決定．可見隨負載增加,輸出電壓下降;曲線A左邊為濾波電感電流斷續時外特性曲線．由式(18)決定。

3? 原理試驗

??? 設計實例：全橋橋式電路拓?fù)?單極性移相控制策略,輸入電壓Ui=DC270（1±10%）V,輸出電壓Uo=AC115V/400Hz,額定容量S=1kV·A,開關頻率fs=50kHz,變壓器原、副邊匝比為N1/N2=25/20,變壓器磁芯選用Mn-Zn鐵氧體R2KBD材料PM62×49,濾波電感Lf=0.5mH,濾波電容Cr=2μF,功率開關S1-S8b均選用IRFP460MOSFET（20A/500V）,控制電路采用兩片UC3879芯片。

??? 逆變器額定阻性負載時原理試驗波形,如圖6所示.原理試驗結果均表明：

??? 1)變壓器原邊繞組電壓uEF為雙極性三態的高頻脈沖交流電壓波;
??? 2)周波變換器功率升關實現了零電壓開關：
??? 3)輸出濾波器前端電壓uDC為單極性SPWM波．頻譜特性好;
??? 4)輸出電壓波形失真度THD<0.5%;
??? 5)額定阻性負載時變換效率為86％：
??? 6)該逆變器還適用于感性.溶性、非線性負載;
??? 7)仿真、原理試驗結果均與理論分析一致.

4 結語
??? 1)單極性移相控制高頻脈沖交流環節逆變器具有電路拓?fù)浜?jiǎn)潔、兩級功率變換(DC/HFA/LFAC)、變換效率高、雙向功率流、周波變換器實現了zvs換流、輸出濾波器前端電壓為單極性SPWM波、負載適應能力強等優點;

??? 2)單極性移相控制高頻脈沖交流環節逆變器拓?fù)浒ㄈ珮蛉ㄊ健⑷珮驑蚴絻煞N;
??? 3)獲得了逆變器外特性曲線以及輸出電壓、濾波電感電流等關鍵電路參數設計準則;
??? 4)原理試驗結果證實了理論分忻的正確性。
