電源凈化器的用途及制作方法

　隨著音響愛好者對完美音質的不斷追求，電源質量對音質的影響已越來越被重視。目前市場上也出現了多種牌號的電源凈化器，雖有較好的使用效果，但其幾千元的售價使工薪族發燒友難以奢望。“自己動手，豐衣足食”始終是經濟發燒友們的快事。
　　筆者在好友處試聽了某進口名牌產品的使用效果后，頗受感觸。之后連續試制了幾款用不同電路及材料制作的電源凈化裝置，均收到了預期的效果。在此向愛好者介紹一款針對我國居民供電情況而設計，且取材容易、制作簡單、效果較好的電源凈化器。
　　我們知道．電源電氣噪聲來源的主要途徑有以下幾種；
　?、倏罩须s散電磁波被供電線路所感應接收(我國居民樓層電力輸送線路較少使用金屬鋼管屏蔽布線方式．也較少有專門的線路單獨供音響采統使用)；
　?、谠陔娋W(wǎng)中存在電氣噪聲污染源(如電子調光器．用高頻開關電源的電器設施等)；
　?、鄣?a target="_blank">功率因數感性負載的并網運行(如冰箱、空調器等)．以及大功率負載的開啟與關閉時的浪涌電流。
　　其中第①種噪聲較易被濾除．而②、③兩種噪聲不僅所占頻譜極廣．且難以被徹底清除掉。為此．本電源凈化器設計成兩級噪聲濾波

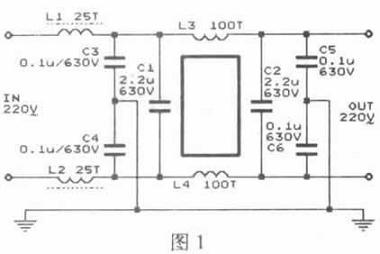

　　形式，如圖1所示。第1級由L1，L2，C3，C4組成的回路對電源進線上的電磁雜波進行濾除；由Ll、L2、C1回路來濾除疊加于50Hz 工頻電壓上的高端諧波分量．但未采用常規的同相濾波器．以提高該級對偶次諧波的濾波效果。第2級由c1、c2、L3、L4回路組成同相濾波器．由于c1，c2容量取值較大．L3，L1鐵芯功率大且繞組匝數多，所以對疊加于50Hz工頻電壓上的低端諧波分量與電網中的浪涌電流有極強的吸收抑制能力，能顯著地降低50Hz 正弦波的失真度。C5、C6 用來進一步濾清高頻電磁干擾。
　　
　　整個電路設計樸素，用料也不多。制作時L1、L2用φ1.8mm高強度漆包線在外徑為30mm左右得高頻磁環上穿繞25匝，浸漆烘干備用。L3、L4用φ1.8mm高強度漆包線在40VA的環形變壓器鐵芯上雙線并行穿繞100匝(若無環形鐵芯，也可用功率相近的EI型鐵芯代替)，同名端同進或同出。需注意的是，兩并行繞線的線間電壓為220V，需在浸漆烘干后用兆歐表測試一下絕緣性能，以確保安全。電容C1－C6筆者選用WIMA牌MKP－10型，耐壓一律大于630V，制作時也可根據實際條件，采用其他優質產品。印制板如圖2所示，采用雙面銅箔板，所有元件均直接焊在印制面上，反面銅箔接地。L1、L2在焊好后用環氧樹脂封固。L3、L4環形電感線圈用上下絕緣板夾緊，再用8mm螺絲固定在印制板上。完工后測試一下絕緣性能，最后裝入一絕緣盒內。需要強調的是，本裝置的地線一定要自行獨立地可靠入地。
