電流型PWM集成控制器UC3842/UC3843的隔離單端反激式開關電源

開關電源以其高效率、小體積等優點獲得了廣泛應用。傳統的開關電源普遍采用電壓型脈寬調制(PWM)技術，而近年電流型PWM技術得到了飛速發展。相比電壓型PWM，電流型PWM具有更好的電壓調整率和負載調整率，系統的穩定性和動態特性也得以明顯改善，特別是其內在的限流能力和并聯均流能力使控制電路變得簡單可靠。

　　電流型PWM集成控制器已經產品化，極大推動了小功率開關電源的發展和應用，電流型PWM控制小功率電源已經取代電壓型PWM控制小功率電源。Unitrode公司推出的UC3842系列控制芯片是電流型PWM控制器的典型代表。

　　DC/DC轉換器

??????? 轉換器是開關電源中最重要的組成部分之一，其有5種基本類型：單端正激式、單端反激式、推挽式、半橋式和全橋式轉換器。下面重點分析隔離式單端反激轉換電路，電路結構圖如圖1所示。?????? 　

圖1 電路結構圖

　　電路工作過程如下：當M1導通時，它在變壓器初級電感線圈中存儲能量，與變壓器次級相連的二極管VD處于反偏壓狀態，所以二極管VD截止，在變壓器次級無電流流過，即沒有能量傳遞給負載；當M1截止時，變壓器次級電感線圈中的電壓極性反轉，使VD導通，給輸出電容C充電，同時負載R上也有電流I流過。M1導通與截止的等效拓?fù)淙鐖D2所示。

圖2? M1導通與截止的等效拓?fù)?/P>

?????? 電流型PWM?????? 　　

　　與電壓型PWM比較，電流型PWM控制在保留了輸出電壓反饋控制外，又增加了一個電感電流反饋環節，并以此電流反饋作為PWM所必須的斜坡函數。?

?????? 下面分析理想空載下電流型PWM電路的工作情況(不考慮互感)。電路如圖3所示。設V導通，則有

?????? 　　L·diL/dt = ui (1)?????? 　　

　　iL以斜率ui/L線性增長，L為T1原邊電感。經無感電阻R1采樣Ud=R1·iL送到脈寬比較器A2與Ue比較，當Ud>Ue，A2輸出高電平，送到RS鎖存器的復位端，此時或非門的兩個輸入中必有一個高電平，經過或非門輸出低電平關斷功率開關管V。當時鐘輸出為高電平時，或非門輸出始終為低電平，封鎖PWM，這段時間由時鐘振蕩器OSC輸出脈沖寬度決定，即PWM信號的死區時間。在振蕩器輸出脈沖下降同時，或非門兩輸入均為低電平，經或非門輸出為高電平，V導通。

圖3? 理想空載下電流型PWM電路

　　簡言之，PWM信號的上升沿由振蕩器下降沿決定，而PWM的下降沿由電感電流限值信號和誤差信號Ue共同決定，最大脈寬的下降沿受振蕩器上升沿控制。圖4為其工作時序圖。

圖4 工作時序圖

　　UC3842簡介?????? 　　

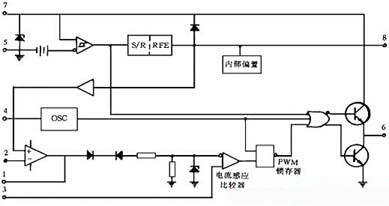

　　Unitrode公司的UC3842是一種高性能固定頻率電流型控制器，包含誤差放大器、PWM比較器、PWM鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元，其結構圖如圖5所示。

圖5? UC3842結構圖

?????? 各管腳功能簡介如下。?????? 　　

　　1腳COMP是內部誤差放大器的輸出端，通常此腳與2腳之間接有反饋網絡，以確定誤差放大器的增益和頻響。?????? 　　

　　2腳FEED BACK是反饋電壓輸入端，此腳與內部誤差放大器同向輸入端的基準電壓(一般為+2.5V)進行比較，產生控制電壓，控制脈沖的寬度。?????? 　　

　　3腳ISENSE是電流傳感端。在外圍電路中，在功率開關管(如VMos管)的源極串接一個小阻值的取樣電阻，將脈沖變壓器的電流轉換成電壓，此電壓送入3腳，控制脈寬。此外，當電源電壓異常時，功率開關管的電流增大，當取樣電阻上的電壓超過1V時，UC3842就停止輸出，有效地保護了功率開關管。?????

4腳RT/CT是定時端。鋸齒波振蕩器外接定時電容C和定時電阻R的公共端。?????? 　　

　　5腳GND是接地。?????? 　　

　　6腳OUT是輸出端，此腳為圖滕柱式輸出，驅動能力是±lA。這種圖騰柱結構對被驅動的功率管的關斷有利，因為當三極管VTl截止時，VT2導通，為功率管關斷時提供了低阻抗的反向抽取電流回路，加速功率管的關斷。?????? 　　

　　7腳Vcc是電源。當供電電壓低于 ＋16V時，UC3824不工作，此時耗電在1mA以下。輸入電壓可以通過一個大阻值電阻從高壓降壓獲得。芯片工作后，輸入電壓可在+10～+30V之間波動，低于+10V停止工作。工作時耗電約為15mA，此電流可通過反饋電阻提供。?????? 　　

　　8腳VREF是基準電壓輸出，可輸出精確的+5V基準電壓，電流可達50

　　UV3842的電壓調整率可達0.01%，工作頻率為500kHz，啟動電流小于1mA，輸入電壓為10～30V，基準電壓為4.9～5.1V，工作溫度為0～70℃，輸出電流為1A。??????

　　開關穩壓電源

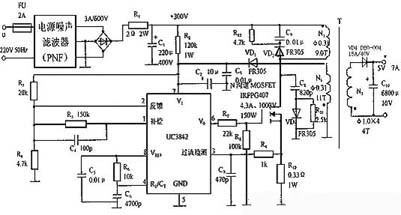

　　由UC3842構成的開關電源電路如圖6所示，T為高頻變壓器。剛開機時，220V交流電先通過PNF濾掉射頻干擾，再經過整流濾波獲得約+300V直流電壓，然后經R2降壓后向UC3842提供+16V啟動電壓。R1是限流電阻，C1為濾波電容。正常工作后，自饋線圈N2上的高頻電壓經過VD1、C1整流濾波，就作為UC3842的正常工作電壓。R5、C4用以改善內部誤差放大器的頻率響應，R1是斜坡補償電阻。開關頻率 。C5為消噪電容，R10是過流檢測電阻，R7是VMOS開關功率管的柵極限流電阻。由C8、VD1、R11、VD2、C9構成兩級吸收回路，用于吸收尖峰電壓。VD1和VD3選用恢復二極管FR305。VD4為輸出級的整流管，采用肖特基二極管，以滿足高頻、大電流整流之需要。??????

圖6? UC3842構成的開關電源電路

　　當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起存儲能量的作用。當NMOS管截止后，初級線圈電流減小，磁場減弱，次級線圈回路中VD4導通，能量通過VD4及C10向負載釋放，輸出直流電壓，部分能量由VD2向電阻R12和電容C9釋放。?????? 　　

　　為保證開關電源輸出直流電壓不受干擾，電路中提供了穩壓電路。一是采用NMOS管源極串接電阻R9，把電流信號變?yōu)殡妷盒盘?，送入UC3842作為比較電壓，控制激勵脈沖的占空比，達到穩壓目的。二是變壓器T中的線圈N2間接采樣，起到電壓反饋作用，N2間接采樣后，經過VD1和C3整流，在C3上取樣，該電壓一方面經過R3和R4分壓送到UC3842的2管腳加到誤差放大器A3的反相輸入端，另一方面直接送到UC3842的7管腳，作為芯片供電電壓。電路剛啟動時由輸入電壓經整流濾波降壓給芯片供電，工作后由反饋電壓供電，因而UC3842的電源電壓反映了輸出電壓的變化，起到反饋作用，使輸出電壓穩定。三是在UC3842中，鋸齒波發生器輸出鋸齒波的斜率還與輸入電壓有關，當輸入電壓升高時鋸齒波斜率增大，使輸出激勵脈沖占空比減小，從而使輸出電壓維持穩定，反之亦然，實際上相當于反饋控制。

　　總結

?????? UC3842是目前流行的電流型PWM信號發生器，具有精度高、電壓穩定、外圍電路簡單、價格低廉等優點，廣泛應用在輸出電壓范圍是4.9～5.1V、功率為20～60W的小型功率開關電源中。
