MAX6870/MAX6871可編程電源特點及引腳功能和應用電路

1 特點及引腳功能?? MAX6870/MAX6871 pdf,MAX6870/MAX6871 datasheet
1.1 特點
??? ●6路(MAX6870)或4路(MAX6871)可編程輸入電壓檢測器：
??? 1個高電壓輸入(+1.25 v~+7.625 V或+2.5 V～+13.2V門限)；
??? 1個雙極性電壓輸入(±1.25 V~±7.625 V或±2.5V~±15.25 V門限)；
??? 4路(MAX6870)或兩路(MAX6871)正電壓輸入(+0.5 V~+3.05 V或+1 V~+5.5 V門限)；
??? ●4個通用邏輯輸入；
??? ●2個可編程看門狗定時器；
??? ●8路(MAX6870)或五路(MAX6871)可編程輸出：高有效、低有效、開漏極、弱上拉、推挽、電荷泵定時延遲范圍為25μs~1600 ms；
??? ●10位的內部ADC監視輸入電壓、檢測器和兩個輔助輸入；
??? ●狀態控制和手動復位控制；
??? ●內部1.25 V基準或外部基準輸入；
??? ●4 KB內部用戶EEPROM；
??? ●兼容I2C/SMBus的串行編程/通信接口；
??? ●±l％的門限精度。
1.2 引腳功能?

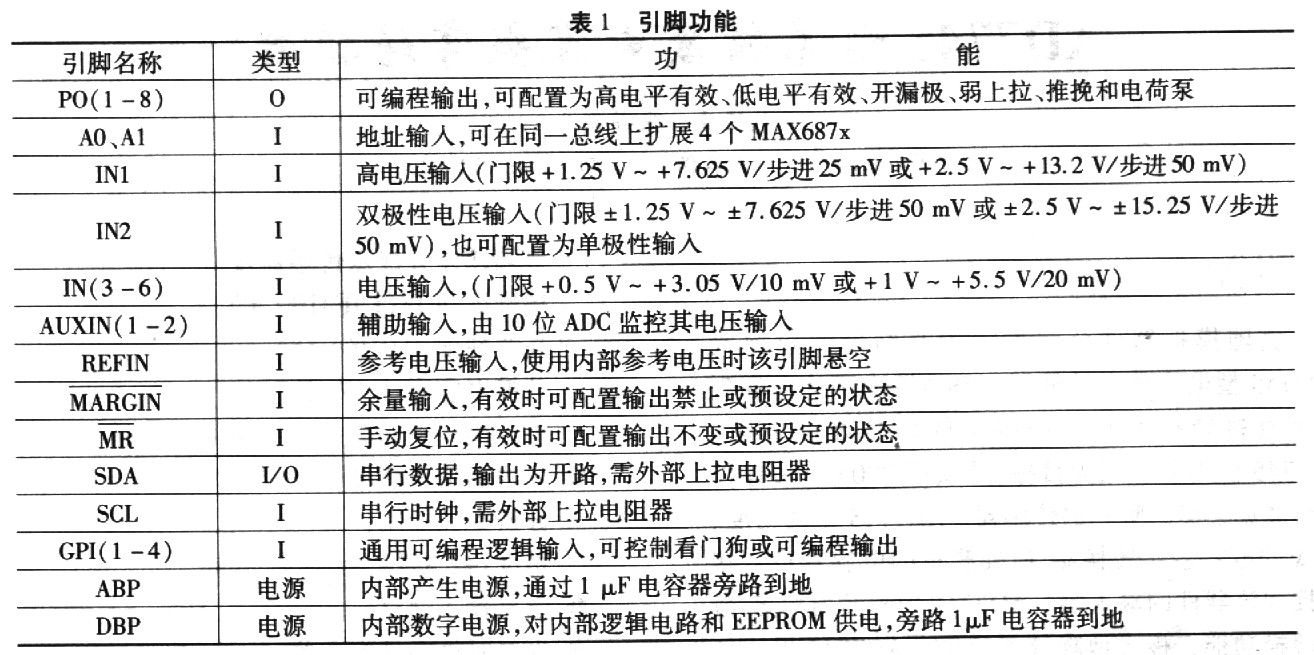

??? MAX6870/MAX6871采用32引腳薄型QFN無鉛封裝，各個引腳的功能見表1。

2 內部結構和工作原理
??? MAX6870和MAX6871具有6個輸入，只要IN3-IN6中任意1個輸入端的電壓超過2.7 V的最小工作電壓，或者INl上的電壓超過4 V，電路就開始工作。6個輸入都有2種門限電平可供選擇，既可設置為2個都是欠壓檢測狀態，也可設置為1個是過壓檢測狀態，1個是欠壓檢測狀態(即窗口檢測器)。門限電平可以通過I2C來進行設置，并保存在配置EEPROM中。IN3-IN6的門限電平范圍為O.5 V~5.5 V，根據選擇的門限電平,步長可以是10mV或20 mV。INl可以檢測的電壓高達13.2 V，因此直接用來檢測12 V(或稍低)的系統總線電壓。
??? 第二個輸入IN2用來檢測另一個較高的電壓或負電壓。
??? MAX6870內部多路復用器將6個檢測器輸入和2個輔助輸入切換到精度為l％的10位ADC。然后由ADC把8個輸入電壓數字化后寫入內部寄存器，通過I2C接口即可調用存儲器內的值。2個輔助輸入端可以用來改變2個附加輸入的電壓值，例如用于電流傳感放大器的輸入電壓或溫度傳感器的輸入電壓等，在電流或溫度高于一定值時，變換輸出狀態。
??? 根據對內部EEPROM的編程改變編程邏輯陣列的連接設置，這6個檢測器輸入和4個公用輸入{GPI)決定8個輸出的狀態。同樣，通過把輸入和輸出進行混接，一些輸出就可以由該器件的其他輸出來控制。每個輸出的延遲可獨立設置并保存在電路內部的EEPROM中。
??? 該器件的輸出可設置為內上拉開漏結構或外上拉開漏結構，也可設置為推挽結構，輸出端可在內部直接接到任何被檢測的電源電壓。所有輸出既可以設為高電平有效，也可設為低電平有效。如上所述，MAX6870的可編程邏輯陣列可以進行很多種連接，可以用輸入、輸出的不同組合來驅動每個輸出。
??? MAX6870內部還有1個電荷泵，允許OUTl~OUT4直接外接N溝道開關器件，無需其他電源。該器件還帶2個看門狗定時器，看門狗的超時和起始延遲可自行設定?？撮T狗在復位操作后產生一個長時間的起始延遲，以供系統在這段時間內進行初始化、存儲器數據的上傳和軟件的例行測試。
??? 人工復位輸入允許測試電路時手動控制所有輸出。MAX6870還有配置寄存器和配置EEPROM。在開發階段中，把要修改的數據寫入配置寄存器，系統配置就會馬上改變。如果需要保存這些修改，可以隨后再寫入配置EEPROM中。如果需要把配置EEPROM的數據重新調入，可以通過軟啟動或者硬啟動的方法重新啟動系統。在啟動過程中，系統把EEPROM的數據下載到配置寄存器中。

4 MAX6870，MAX6871的應用

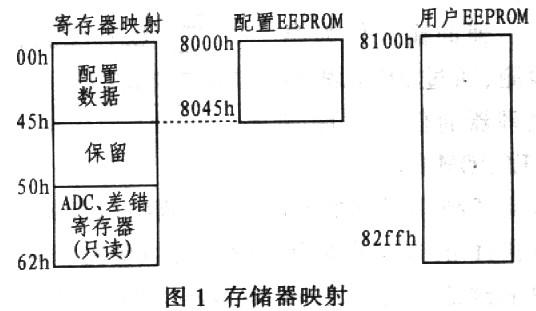

??? MAX6870/MAX6871的靈活性在于其可編程的內部寄存器，而寄存器內容又取決于EEPROM的內容，在系統上電或軟啟動后，配置寄存器信息從EEPROM下載。要給各個輸入上電前，應首先通過I2C主器件給EEPROM寫配置信號。正確的操作應該是先使用寫塊協議快速配置寄存器，然后讀取數據以驗證其正確性，最后通過寫字協議給EEPROM寫數據。寄存器映射地址如圖l所示。從8100h到82ffh的512字節EEPROM可供用戶保存軟件或電路板的信息。

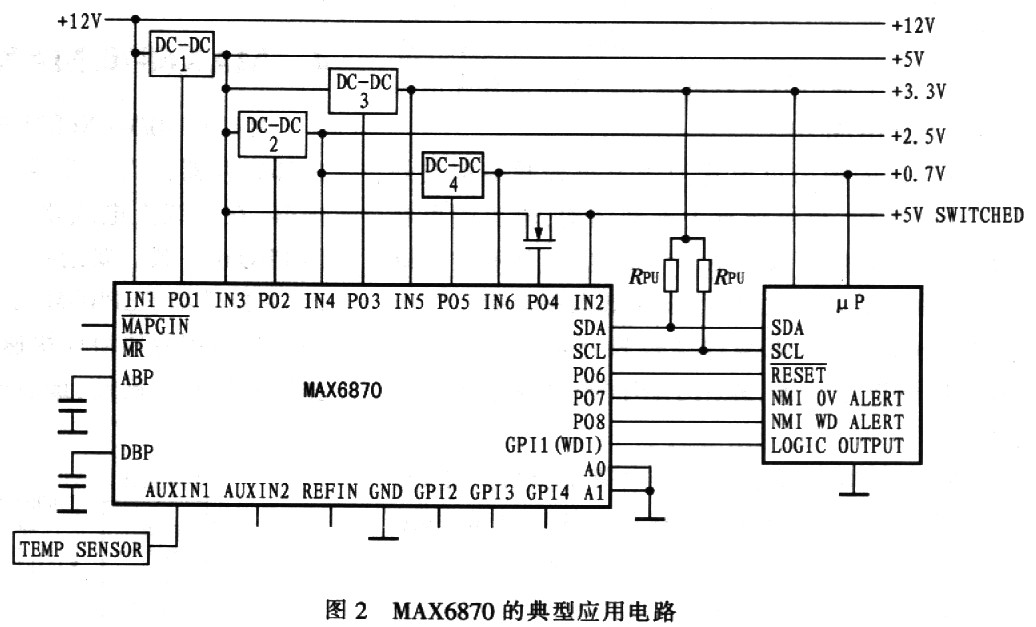

??? MAX6870的典型應用電路如圖2所示，輸出分別監控12 V，5 V，3.3 V，2.5 V，0.7 V，輸出l和4間驅動n溝道開關器件，使用內部參考電壓，輔助輸入作為溫度檢測，通過I2C總線與微處理器通信，實現內部EEPROM的讀寫。

??? 為了減小干擾的影響，在監測電壓和地之間通過0.1 μF的電容器對高頻噪聲提供旁路，在ABP、DBP和地之間通過1μF電容器旁路，ABP、DBP為內部產生的電壓，不應用于對外部電路供電。
