DDS+PLL高性能頻率合成器的設計方案

頻率合成理論自20世紀30年代提出以來，已取得了迅速的發展，逐漸形成了直接頻率合成技術、鎖相頻率合成技術、直接數字式頻率合成技術三種基本頻率合成方法。直接頻率合成技術原理簡單，易于實現，頻率轉換時間短，但是頻率范圍受限，且輸出頻譜質量差。鎖相頻率合成技術(PLL)具有輸出頻帶寬、工作頻率高、頻譜質量好的優點，但是頻率分辨率和頻率轉換速度卻很低。直接式數字頻率合成技術(DDS)的頻率分辨率高、頻率轉換時間快、頻率穩定度高、相位噪聲低，但目前尚不能做到寬帶，頻譜純度也不如PLL。

低相位噪聲、高純頻譜、高速捷變和高輸出頻段的頻率合成器已成為頻率合成發展的主要趨勢，傳統的單一合成方式很難兼顧上述各項性能指標，達到現代通信系統對頻率合成器的要求。本文采用DDS和PLL相結合的方法，設計一個應用于(GSM 1 800 MHz系統中的頻率合成器，其中輸出頻帶為1 805～1 880 MHz，分辨率為200 kHz，相位噪聲為-80 dBc／Hz＠1 kHz，頻率誤差為5 kHz，雜波抑制大于50 dB。

1 電路設計

1．1 設計原理

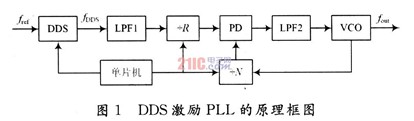

DDS直接激勵PLL的頻率合成技術，與單純的PLL技術相比，作為參考源的DDS具有很高的頻率分辨率，可以在不改變PLL分頻比的情況下，提高PLL的頻率分辨率，而且采用DDS激勵PLL設計方法的電路結構簡單，所用硬件少，通過合理設計環路濾波器可以較好地改善因PLL倍頻作用而惡化的相位噪聲。系統原理框圖如圖1所示。

?

圖1中，fref是參考信號，一般由高穩定度的晶體振蕩器產生，用于保證DDS各個部件的同步工作。fDDS取代原有的晶振作為鎖相環(PLL)的激勵源，其輸出fDDS頻率取決于頻率控制字K。頻率合成器的輸出由VCO提供，PLL芯片中電荷泵的輸出由低通濾波器(LPF2)產生，用于控制VCO的輸出頻率。DDS中K和PLL的分頻比可以通過單片機中的控制程序加以改變，從而實現頻率合成。

VCO輸出信號頻率與DDS輸出信號頻率之間的關系為：

?

式中：fref為DDS的時鐘頻率；K為DDS的頻率控制字；M為DDS相位累加器字長；fref／2M為DDS的頻率分辨率；△fmin為頻率合成器輸出信號的頻率分辨率。由此可見，以DDS為激勵源，只要相位累加器的字長取得足夠大，頻率合成器就能得到較高的頻率分辨率。

1．2 電路實現

如圖1給出的原理框圖所示，整個頻率合成器由DDS和PLL兩個功能模塊實現。

1．2．1 DDS電路

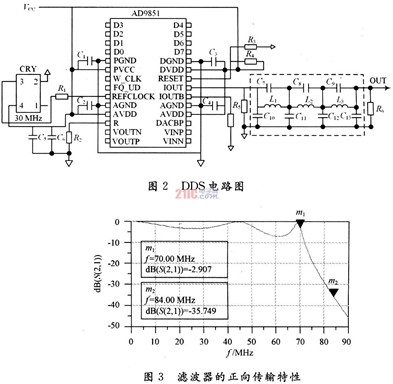

DDS電路如圖2所示，該電路由DDS、低通濾波器(LPF)和外部參考時鐘源組成。電路中的直接數字頻率合成器芯片AD9851是AD公司采用先進的DDS技術生產的高集成度DDS器件。它允許最高輸入時鐘180 MHz，同時提供可選擇的片內6倍頻乘法器，內置高性能的10 b數／模轉換器，內含一個高速比較器。芯片具有簡單的控制接口，允許串／并行異步輸入控制字，采用32 b頻率控制字，內部使用5 b相位調制字，外接參考時鐘源時，AD9851可以產生一個頻譜純凈、頻率和相位都可以控制，而且穩定性非常高的正弦波。

本文采用單片機C8051F021實現對AD9851數據控制，改變AD9851內部編程控制寄存器所選的操作模式、相位累加器的位數、頻率控制字，可實現各種不同頻率信號的輸出。外部參考時鐘源選用30 MHz無源晶振，DDS輸出信號的頻率最高可達72 MHz。外部的低通濾波器用來濾除高頻雜散和諧波。

DDS有一個很明顯的缺點，輸出頻率越接近Nyquist帶寬的高度，采樣點數越少，其輸出的雜散干擾也就越大。因此，必須在DDS芯片的正弦信號輸出端加一個濾波器，以便有效地抑制諧波和雜散。本設計中采用七階橢圓低通濾波器，該濾波器電路如圖2虛線框內所示，其中R5，R6完成電流信號到電壓信號的轉換，其截止頻率可達70 MHz。圖3給出該七階橢圓低通濾波器的正向傳輸特性，70 MHz截止頻率衰減為-2．907 dB，帶外衰減在84 MHz達到-35．749 dB，基本符合設計要求。

1．2．2 PLL電路

?

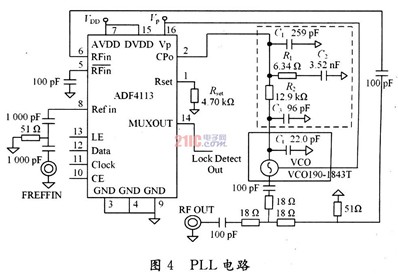

PLL電路如圖4所示，該電路由性價比很高的鎖相芯片ADF4113、濾波電路、VC0構成。設計中采用DDS輸出取代原有的晶振，為GSM系統提供13 MHz的激勵源，信道頻率間隔為200 kHz，基準輸入需經ADF4113中的基準分頻器完成65分頻。

?

ADF4113是ADI公司研制的數字鎖相頻率合成器，最高工作頻率可達4 GHz，可用于無線射頻通信系統的基站、手機、通信檢測設備及CATV設備中。該芯片內部主要包括可編程的14位基準分頻器；可編程雙模式前置分頻器：8／9，16／17，32／33和64／65；可編程的射頻信號分頻器；3線串行總線接口；模擬和數字鎖定狀態檢測功能。該芯片具有良好的相位噪聲參數，鑒相頻率為200 kHz時，相噪基底為-164 dBc／Hz；輸出1 840 MHz時，相噪可達-85 dBc／Hz。VCO選用Sirenza微波公司的VC0190-1843T，輸出頻率范圍為1 740～1 930 MHz，具有良好的相位噪聲特性，其獨特的緩沖放大器設計，可減小頻率漂移。

環路濾波器對頻率合成器的性能有十分重要的影響，環路濾波器決定頻率合成器的雜散抑制、相位噪聲、環路穩定性以及捷變時間等重要參數。由于本設計采用ADF4113電流型電荷泵鑒相器，因此環路濾波器采用無源方式。鑒于本系統對跳頻的切換時間要求不是很高，因此可以適當降低環路帶寬，以確保系統穩定性。降低環路帶寬還有助于濾除參考信號中的諧波成分。但環路帶寬太小會增加建立時間和帶內VCO相位噪聲，由于帶內噪聲主要取決于參考信號引入的噪聲，VC0相位噪聲不是主要因素。該系統設計成三階無源濾波器構成的四階環路。圖4虛線框給出三階無源環路濾波器電路，根據系統對相位噪聲和頻率轉換時間的要求，取環路帶寬ωc=15 kHz，相位裕度為φ=45°。

2 電路仿真

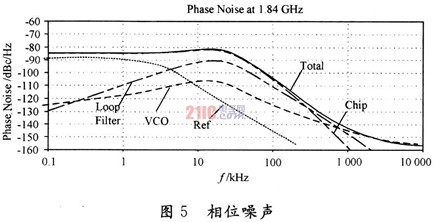

采用ADISimPLL軟件對該方案進行了仿真分析，圖5給出仿真結果?？梢钥闯?，該頻率合成器的相位噪聲為-84．63 dBc／

?

3 結果分析

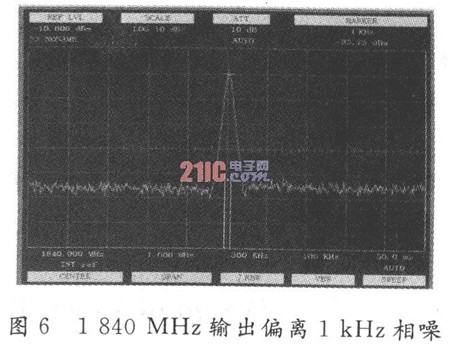

系統采用DDS直接激勵PLL的設計方案，充分利用了DDS小步進、頻率捷變快及PLL頻帶寬，工作頻率高，頻譜純度高的優點，研制出滿足GSM l 800 MHz系統指標要求的頻率合成器。相位噪聲的測量如圖6所示，為-83．75 dBc／

4 結語

采用DDS激勵PLL的頻率合成技術，克服了寬帶系統中DDS輸出頻率較低和PLL頻率分辨率低的缺點。通過合理設計環路低通濾波器、相位噪聲、環路穩定性等性能得到提高，并對電源采取濾波措施，以改善雜波抑制，最終設計出高性能頻率合成器。
