采用MAX16834設計buck-boost LED驅動器

本參考設計用于buck-boost LED 驅動器。設計采用電流模式高亮度LED驅動器MAX16834，利用MAX16834評估(EV)板實現此設計方案。本應用筆記提供設計說明、原理圖、材料清單(BOM)以及性能數據。該參考設計中，buck-boost轉換器(以輸入電壓為參考)從7V至18V直流電源產生驅動4個白光LED (WLED)的350mA電流，設計采用MAX16834電流模式高亮度(HB) LED驅動器。

MAX16834 pdf datasheet:http://m.makelele.cn/soft/39/2008/200808187352.html

LED驅動器規范

輸入電壓：7V至18V
輸入電壓紋波：100mV_P-P
LED電流：350mA
LED電流紋波：5% (最大值)
LED正向電壓：3.5V (350mA時)
LED數量：4只(最大值)
輸出過壓保護：17.2V

輸入端

V_IN、PGND：電源輸入
PWMDIM、SGND：PWM調光輸入

輸出端

LED+：連接LED陽極至LED+
LED-：連接LED陰極至LED-

詳細電路(PDF, 60.64kB)
圖1. MAX16834EVKIT用于實現參考設計的功能

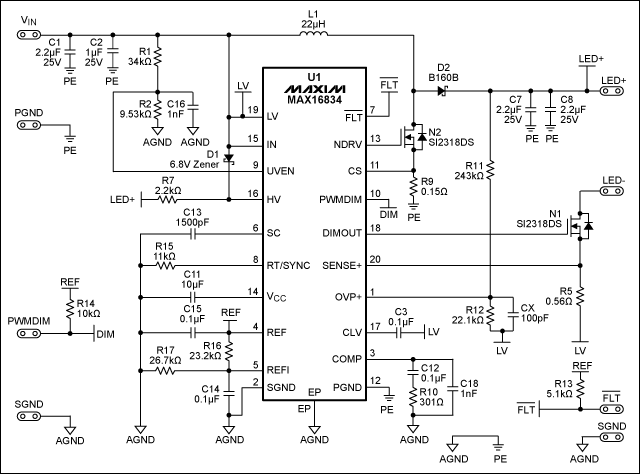

圖2. LED驅動器原理圖

元件列表* (材料清單BOM)

Designator	Quantity	Description
C1, C7, C8	3	2.2μF, 25V X7R, ceramic capacitor (0805)
C2	1	2.2μF, 25V X7R, ceramic capacitor (0805)
C11	1	10μF, 16V X7R, ceramic capacitor (1206)
C3, C12, C14, C15	4	0.1μF, 16V X7R, ceramic capacitor (0603)
C13	1	1.5nF, 10V X7R, ceramic capacitor (0603)
C16, C18	2	1nF, 10V X7R, ceramic capacitor (0603)
Cx	1	100pF, 10V X7R, ceramic capacitor (0603)
D1	1	MAZS0680ML, 6.8V Zener diode, SSMINI
D2	1	B160B, 1A, 60V Schottky diode
L1	1	MMS1038-223ML, 22μH, 2.34A inductor
N1, N2	2	SI2318DS, 40V, 3A, n-channel MOSFET (SOT23)
R1	1	34kΩ ±1% resistor (0402)
R2	1	9.53kΩ ±1% resistor (0402)
R7	1	2.2kΩ ±1% resistor (0805)
R5	1	0.56kΩ ±1% resistor (0803)
R9	1	0.15Ω ±1% resistor (0603)
R10	1	310Ω ±1% resistor (0402)
R11	1	243kΩ ±1% resistor (0402)
R12	1	22.1kΩ ±1% resistor (0402)
R13	1	13.1kΩ ±1% resistor (0402)
R14	1	10kΩ ±% resistor (0402)
R15	1	11kΩ ±1% resistor (0402)
R16	1	23.2kΩ ±1% resistor (0402)
R17	1	26.7kΩ ±1% resistor (0402)
U1	1	MAX16834ATP+ 20-pin, 4mm x 4mm TQFN-EP

*元件標識與MAX16834評估板一致。

詳細說明

將boost轉換器輸出負端連接到輸入電源正端，構成buck-boost轉換器(以輸入電壓為參考)。

在此設計一款buck-boost轉換器(以輸入電壓為參考)，從7V至18V直流電源產生350mA電流，驅動4個白光LED (WLED) (每個WLED在350mA時的正向壓降為3.5V)。MAX16834 HB LED驅動器集成了峰值電流模式控制器，工作于CCM (連續導通模式)，開關頻率為495kHz。開關頻率通過R15電阻(11kΩ)設置。

輸入、輸出電壓變化時，MAX16834控制電感的峰值電流，保證LED的電流為350mA。檢測LED回路的電流檢測電阻兩端的電壓，然后將其在內部放大9.9倍，這樣可以減小檢測電阻的阻值，從而提高效率。經過放大的電壓與R16和R17設定的基準電壓進行比較，其差值由一個GM = 500μS的跨導放大器進行放大，輸出信號在COMP引腳產生控制電壓，此電壓設置電流環路的基準，這樣，電感電流檢測電阻R9兩端的電壓峰值最終成為此控制電壓。

轉換器設計

轉換器設計參數如下：

輸入電壓范圍：7V至18V
輸入電壓紋波：100mV_P-P
LED正向最大電壓：14V (即4 x 3.5V)
LED電流：350mA
LED電流紋波：5% (最大值)
開關頻率：455kHz

按照式1計算N2的最大占空比：

式1.

其中，V_LEDMAX是LED最大電壓，V_INMIN是最低輸入電壓，V_D是二極管壓降，V_DS是FET開關導通時的平均壓降。

本應用中，D_MAX為0.69。

電感(L1)選擇

選擇電感，需要知道其電感量和峰值電流。峰值電感電流可用式2計算：

式2.

其中，I_LAVG為平均電感電流，ΔI_L為電感電流紋波，表示為平均電感電流的百分比：

式3.

允許電流紋波ΔI_L為30%，代入已知參數，可以得到：

式4.

最小電感量可由式5計算：

式5.

其中，f_SW為開關頻率。考慮到20%的容差，可得L_MIN = 17μH，此處選擇22μH電感。

開關檢流電阻(R9)

正常工作時，開關檢流電阻兩端的電壓最大值不應高于250mV，如果檢流電阻的電壓達到300mV (典型值)，轉換器將關斷。R9上的電壓決定了開關周期中導通脈沖的寬度，芯片內部提供了前沿屏蔽電路，可防止開關MOSFET提前關斷。R9的計算如式6所示：

式6.

計算得到：R9 = 0.133Ω，這里R9選擇0.15Ω。

斜率補償電容(C13)

眾所周知，在峰值電流模式控制中，CCM boost轉換器的占空比超過50%時環路將出現不穩定，需要引入適當?shù)男甭恃a償，以消除由諧波分量引起的不穩定性。MAX16834具有內部斜坡發生器，用于斜率補償。在每個開關周期開始時，斜坡電壓復位，然后按外部電容C13設定的速率上升，C13由內部的100μA電流源進行充電，斜坡電壓與R9兩端的電壓內部疊加。C13的計算如式7所示：

式7.

其中，V_SLOPE為：

式8.

從式7和式8可以得到：C13 = 1.57nF，實際選取1.5nF電容。

LED檢流電阻(R5)

利用式9計算R5：

式9.

在此應用中，取V_REFI = 1.94V，得到：R5 = 0.56Ω。

濾波電容

輸出電容C_OUT (C7與C8的并聯電容)按式10計算：

式10.

其中，ΔV_LED為輸出電壓紋波的最大峰峰值，它取決于最大電流紋波和此電流下LED的動態阻抗。為延長LED使用壽命并保證其色度，LED上的紋波電流應小于其平均電流的5%。本應用中，計算得到C_OUT為3μF，故電容C7、C8均選用2.2μF/50V。

由式11計算輸入電容(C1、C2的并聯電容)：

式11.

其中，ΔV_IN為輸入電壓紋波的峰峰值。

對于100mV的ΔV_IN，C_IN為1.9μF，所以選擇C1為2.2μF/25V，C2為1.1μF/25V。

反饋補償

Buck-boost轉換器的傳遞函數在右半平面存在一個零點，可用式12計算：

式12.

本應用中，f_RHPZ在37.8kHz處，為了提供充分的相位裕量，保持環路穩定，在-20dB/十倍頻程時，整個環路增益應在RHP零點頻率的1/5之前達到0dB，由此可得截止頻率f_C為7.56kHz。輸出電容和負載等效輸出阻抗會產生一個極點：

式13.

其中，R_O為負載等效阻抗，由下式確定：

式14.

從式14可得f_P1 = 4.7kHz。

接下來選擇補償元件R10和C12，它們需要在極點頻率f_P1處產生一個零點，并調整f_P1處的環路增益，使之在f_C達到0dB。

利用式15計算R10：

式15.

從式15可得R10 = 341Ω，此處R10選擇301Ω電阻；GM是內部跨導放大器的增益。

相應地，C12可以計算如下：

式16.

從式16可得C12 = 0.11μF，此處選用0.1μF電容。

數字PWM調光

MAX16834內部有一個用于PWM調光的MOSFET驅動器，它可以接受1.5V至5V的邏輯高電平PWM信號，信號頻率從直流到20kHz，通過改變PWM信號的占空比調節LED亮度。

NDRV驅動器和跨導放大器輸出由PWM信號控制，PWM信號為高時，NDRV使能，跨導放大器的輸出端連接到COMP引腳；信號為低時，NDRV被禁止，跨導放大器的輸出端斷開，COMP端連接到PWM比較器反相輸入端，該端為CMOS輸入，可忽略其從補償電容C12吸收的漏電流，故C12上電荷將保持，直到PWM變高。一旦信號變?yōu)楦唠娖?，NDRV將使能，放大器輸出又連接到COMP端，從而快速建立穩定的工作狀態。

LED開路保護

如果空載或發生LED開路故障，boost轉換器將會產生很高的輸出電壓，該轉換器可在發生這種高電壓時關閉，電壓門限通過R11和R12設定。R11和R12的分壓點接到IC的OVP引腳，當該引腳電壓達到1.435V (典型值)時，轉換器將關閉。本設計中，R11和R12設定的LED開路保護點為輸出電壓達到17.2V。

用MAX16834評估板實現buck-boost轉換器

MAX16834評估板上裝配了boost轉換器，可以通過增減下列元件，將其配置為buck-boost轉換器：

移除電阻R4、R8。
把電阻R3換成0Ω。
按照BOM說明安裝元件。

電路波形和性能數據

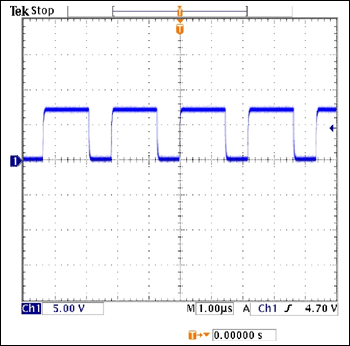

圖3. N2柵極驅動電壓

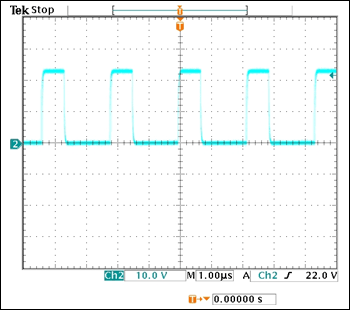

圖4. N2漏極電壓

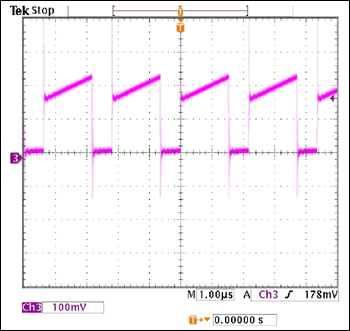

圖5. N2開關電流波形

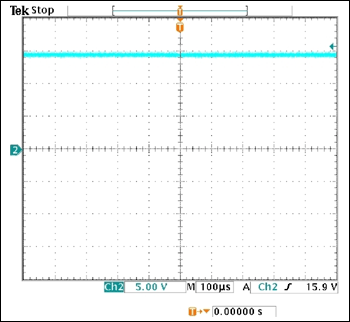

圖6. LED電壓

圖7. PWM調光占空比為50%時的LED電流波形

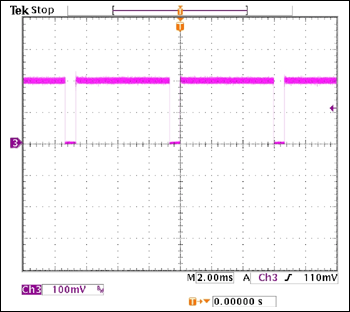

圖8. PWM調光占空比為90%時的LED電流波形

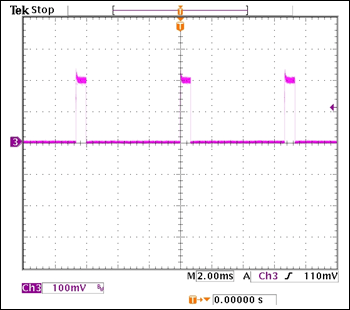

圖9. PWM調光占空比為10%時的LED電流波形
