ACPL-782T設計的汽車用小型隔離放大技術

Avago公司的ACPL-782T是在電子馬達驅動器和電池系統監控中使用的小型絕緣放大器，用于電壓和電流檢測。在典型應用中，馬達電流流過一個外部電阻器，產生的模擬壓降被ACPL-782T檢測。在ACPL-782T光隔離屏障的另一端，生成了差分輸出電壓。差分輸出電壓同馬大電流成比例，并且利用在推薦應用電路中使用的光放大器可以將其轉換為單端信號。由于在現代的開關轉換馬達驅動器中，在幾十億分之一秒內出現幾百伏的電壓擺動很常見，ACPL-782T可以忽略非常高（至少10kV/μs）的通用模式瞬間回轉速度。

ACPL-782T隔離放大器的高CMR性能使其具有在高噪音馬達控制環境中精確地監控馬達電流和直流電壓軌所需的精度和穩定性，可以在多種馬達控制應用中實現更加平滑的控制（更少的轉矩脈動）。

該產品還可以用于在同樣惡劣的噪聲環境下需要高精度、高穩定性和高線性度的通用模擬信號隔離應用。ACPL-782T采用Σ-Δ模數轉換器技術、斬波穩定放大器和全差分電路拓?fù)浣Y(jié)構。

在整個時間和溫度范圍內，這些功能帶來了較高的隔離模式噪聲抑制以及較好的偏移量、增益精度和穩定性。器件采用小型8引腳工業標準DIP封裝，滿足世界范圍內的安全標準。



圖1ACPL-782T功能方框圖

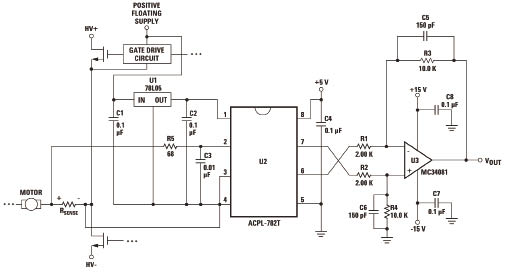

圖2ACPL-782T應用電路圖

ACPL-782T主要特性

?在25℃時具有±2%增益公差

?VCM=1000V時，具有15kV/μs的通用模式抑制

?30ppm/℃的增益漂移/溫度

?0.3mV輸入失調電壓

?100kHz帶寬

?0.004%的非線性度

?小型、自動插入標準8引腳DIP封裝

?世界范圍內的安全標準：

-UL1577(3750VRMS/1min.)

-CSA

-IEC/EN/DINEN60747-5-5

?滿足AEC-Q100測試指南要求

?汽車級工作溫度范圍：-40℃~125℃

?先進的Sigma-Delta(Σ-Δ)A/D轉換技術

?全差分電路拓?fù)浣Y(jié)構

ACPL-782T應用

?汽車馬達逆變器電流/電壓檢測

?汽車AC/DC和DC/DC轉換電流/

電壓檢測

?汽車電池ECU

?汽車馬達相位電流檢測

?隔離接口用于溫度檢測

?通用電流檢測和監控
