把單脈沖寬度射頻控制信號轉換成電壓的電路

把單脈沖寬度射頻控制信號轉換成電壓的電路

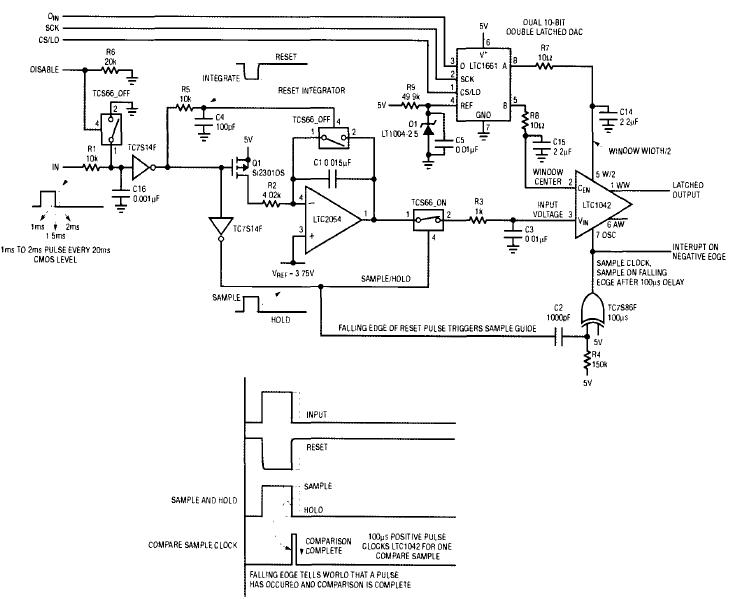

本文給出的這個電路的參數由微型計算機設置，然后電路負責把單脈沖寬度射頻控制信號轉換成電壓，依據微型計算機設置的窗口中心和窗口寬度值進行窗口比較。比較得出的信
息用于對輸入脈沖寬度信息解碼，執行所選擇的任務，調整窗口中心和寬度可以給解碼過程增加靈活性。通過串行外圍接口(SPI)控制信號設置串行輸入雙輸出DAC的參數，以實現中心和寬度可調的模擬窗口檢測器，從而達到這種靈活性。LTC1042窗口檢測器的窗口中心和窗口寬度參數是電壓控制的，是采用串行控制LT1661微功率雙DAC的微型計算機控制方案過程中的自然選擇。

閱讀全文
