FAN9612采用飛兆半導體的Sync-Lock技術，能夠使兩相之間精確地保持180°相位差，在一個開關周期發生頻率變化時，能夠立刻同步和鎖定另一相的頻率。

　　傳統BCM PFC電路需要采用更高的開關頻率來減小開關損耗。然而，這會導致電感器上產生高幅值的紋波電流，因而無法在更高的功率等級上使用。高峰值電流使得功率損耗顯著增加，并且需要更大的EMI濾波器。

　　適用范圍：100W"1000W AC電源

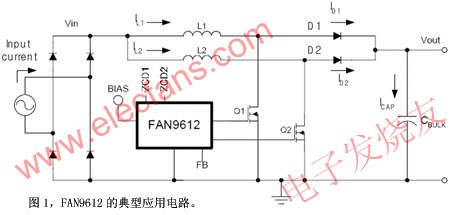

　　飛兆半導體(Fairchild Semiconductor)推出的臨界導通模式(Boundary-conduction Mode，BCM)交錯式功率因數校正(PFC)控制器FAN9612，專為需要PFC的100W"1000W范圍之AC電源而設計，涵蓋許多目標市場領域，包括消費電子、數字顯示裝置(LCD、PDP、醫療)、照明、臺式電腦、入門級服務器、電信整流器、工業電源系統和太陽能逆變器。這些市場領域的推動力是對于更高效率、更高可靠性、降低總體系統成本和更高水平保護功能的需求。FAN9612的典型應用電路見圖1。

　　FAN9612采用交錯方式，并在所有工作條件下都保持兩個功率級精確的180°相位差，因此能夠降低導通損耗，尤其是在大電流的應用中，如800W～1000W的電源系統。FAN9612擴大了功率范圍，減小了紋波電流和峰值電流。通過電源軌的交錯排列，F(xiàn)AN9612還可以減小輸入濾波器尺寸，較其他解決方案能減少線路板空間多達10%。良好的熱管理可以降低元器件的溫度。這些特性使采用FAN9612的電源能夠滿足“能源之星”和“電腦節能拯救氣候行動”標準的要求，使電源的轉換效率可以達到96%。

　　FAN9612工作在兩個并行連接的相差180°的升壓功率系統。與通常用于較高功率水平的連續導通模式(CCM)技術不同，BCM技術提供升壓二極管固有的零電流開關(無反向恢復損耗)，這允許使用較廉價的二極管而不會影響效率。而且，由于紋波電流的減小和高效的開關頻率加倍，因此可以使用更小的輸入和輸出濾波器。

　　FAN9612的特性包括：

　　自動切相，在輕負載下僅有一個通道運作，將功耗減至最小;

　　低啟動電流和低工作電流;

　　谷底開關(valley switching)技術將MOSFET開啟時的COSS損耗減至最低;

　　各個通道具有過流和功率限制保護功能;

　　兩級輸出過壓保護(OVP);

　　輸入電壓欠壓和過壓保護;

　　將重啟定時器頻率減至最小，以避免可聞的噪聲;

　　最高開關頻率鉗制。

　　可編程閉環軟啟動，在啟動時出現輸出電壓過沖減至最少。

　　輸入電壓前饋功能將輸出電壓對比線路電壓的變化減至最小。

　　產品特點：Sync-Lock和谷底開關技術

　　飛兆半導體的系統工程師Steve Mappus說，F(xiàn)AN9612采用飛兆半導體的Sync-Lock技術，能夠使兩相之間精確地保持180°相位差，在一個開關周期發生頻率變化時，能夠立刻同步和鎖定另一相的頻率。在輸入電壓發生變化和由輸入瞬態干擾、負載變化、啟動和關閉，以及切相的條件下，均能保持180°相位差。這項技術使紋波電流能夠更好地抵消，可以使用更小的EMI濾波器。FAN9612還包含一項專利閉環軟啟動功能，在PFC大容量電容器中消弱過沖電壓。在啟動方面，F(xiàn)AN9612能夠通過VOUT電阻分壓器進行啟動，減少啟動電阻器中的功耗。

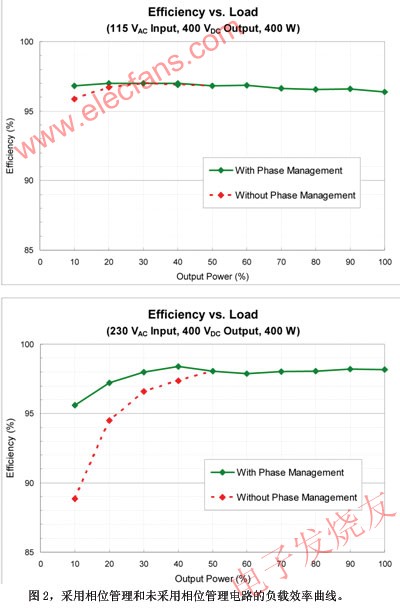

　　FAN9612使用谷底開關技術來滿足效率需求，最大限度地減少M(fèi)OSFET的容性開關損耗，使用零電流檢測來消除MOSFET的開啟開關損耗和輸出整流器的反向恢復損耗。FAN9612在輕負載下的自動相位管理功能可以滿足80 Plus輕負載需求。采用相位管理和未采用相位管理電路的負載效率曲線見圖2。

　　FAN9612還包含很多的保護功能，例如帶有軟恢復的電壓過低保護、兩個功率級(閉鎖和非閉鎖)輸出過壓保護、開路反饋保護、過流保護(OCP)、內部最大fSW箝位保護、輸入電壓前饋，以及各相的功率限制保護功能。其中，輸入電壓前饋功能可以在輸入電壓變化時，減緩輸出電壓的變化，在各種輸入電壓下提供恒定的功率限制。

　　FAN9612采用零電流檢測(ZCD)，沒有RC檢測所產生的延遲，因此易于實現谷底電壓檢測。恒定的頻寬和PWM增益使設計師易于實現環路補償。集成的+1.8A/-1.0A柵極驅動器減小了開關損耗，低電流檢測閾限降低了傳導損耗，可以工作在直流和50Hz～400Hz的交流輸入電壓下。
