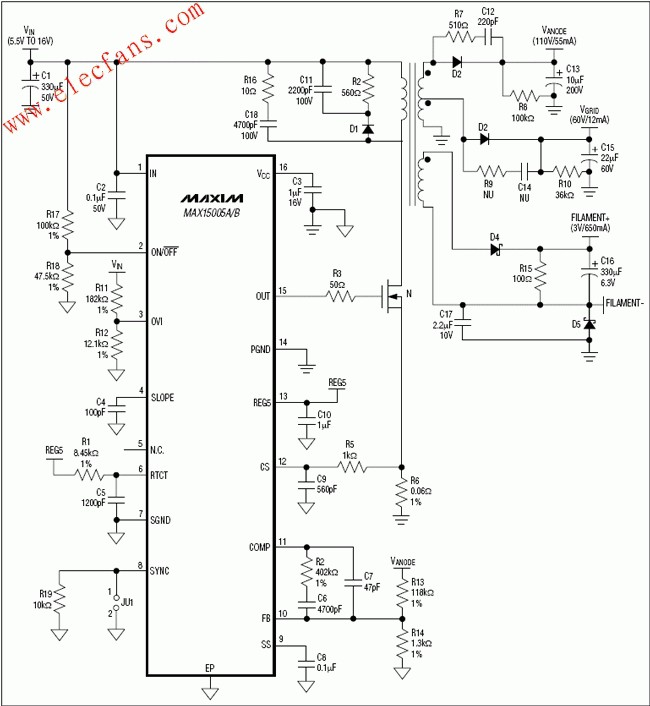

MAX15004A/B/MAX15005A/B是高性能、電流模式PWM控制器，可工作于4.5V至40V (拋負載)汽車級輸入電壓范圍。如果VCC由外部偏置電壓供電，啟動后輸入電壓可以降低到2.5V。該控制器集成了所有實現固定頻率隔離/非隔離電源所需的控制模塊。圍繞MAX15004/MAX15005可以便利的設計通用boost、flyback、forward和SEPIC拓?fù)涞淖儞Q器。

　　電流模式控制架構可提供優異的線路瞬態響應和逐周期限流，同時可簡化頻率補償。可編程斜率補償可進一步簡化設計。60ns快速限流響應時間和低至300mV的限流門限使得控制器適用于高效、高頻DC-DC變換器。該器件包含一個內部誤差放大器以及精度為1%的基準，便于實現初級穩壓?jiǎn)味薴lyback變換器或非隔離變換器。

　　轉換頻率可由外部阻容網絡設置為15kHz至500kHz (MAX15004A/B為1MHz)。MAX15004A/B/MAX15005A/B提供了一個SYNC輸入，可與外部時鐘同步。MAX15004A/B的FET驅動器最大占空比為50%。通過選取適當?shù)腞T和CT組合，可設置MAX15005A/B的最大占空比。

　　輸入電源的啟動電壓由輸入欠壓鎖定(ON//OFF)設置，并可用于關斷變換器使總的關斷電流降低至10μA。保護措施包括周期性和打嗝式限流，輸出過壓保護和過熱關斷。

　　MAX15004A/B/MAX15005A/B提供節省空間的16引腳TSSOP封裝和熱增強型16引腳TSSOP-EP封裝。所有器件都可工作于-40°C至+125°C汽車級溫度范圍。

　　關鍵特性

　　寬輸入電壓范圍工作：4.5V至40V

　　工作電壓低至2.5V (使用自舉VCC偏置)

　　電流模式控制

　　限流門限電壓低至300mV，精度為5%

　　內置誤差放大器和精度為1%的基準

　　開關頻率可通過RC編程，精度為4%

　　開關頻率可調范圍：15kHz至500kHz (MAX15004A/B為1MHz)

　　外部頻率同步

　　最大占空比50% (MAX15004)或可調(MAX15005)

　　可編程斜率補償

　　10μA關斷電流

　　逐周期和打嗝式限流保護

　　過壓和過熱關斷保護

　　從-40°C至+125°C汽車級溫度范圍

　　16引腳TSSOP或16引腳熱增強型TSSOP-EP封裝
