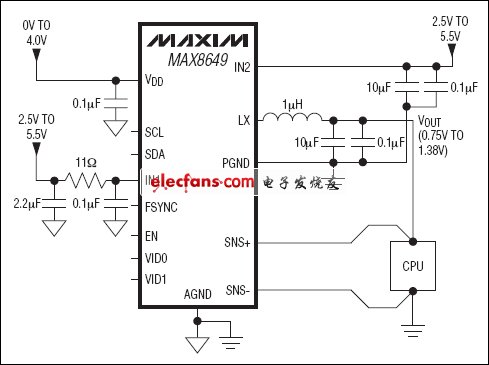

MAX8649高效DC-DC降壓開關調節器

　　MAX8649高效DC-DC降壓開關調節器可提供高達1.8A輸出電流。器件工作于2.5V至5.5V輸入電壓范圍，適用于下一代電池技術。輸出電壓可通過I2C接口在0.75V至1.38V范圍內設置。全差分遠端檢測保證了負載端精確的直流電壓。在整個負載、電源和溫度范圍內輸出總誤差小于2%。

　　MAX8649工作于3.25MHz固定頻率，較高的工作頻率大大減小了外部元件尺寸。MAX8649提供多種功能，以降低DC-DC降壓轉換器的EMI。轉換器的開關頻率可以同步至系統主時鐘。當同步至外部時鐘時，MAX8649測量外部時鐘的頻率，確保在切換到外部時鐘之前保持該時鐘穩定。

　　片內DAC允許以10mV步長調節輸出電壓。輸出電壓可以通過I2C接口直接設置，也可以預先加載至片內寄存器，然后使用2個VID邏輯信號選擇適當?shù)募拇嫫鳌Ｆ骷钠渌δ馨山档屠擞侩娏鞯膬?nèi)部軟啟動控制電路、輸出過壓、過流和過熱保護。

　　關鍵特性

　　輸出電流可達1.8A

　　I2C可編程VOUT (750mV至1.38V，步長為10mV)

　　工作于2.5V至5.5V輸入電源

　　片內FET和同步整流器

　　3.25MHz固定PWM開關頻率

　　可同步至13MHz、19.2MHz或26MHz系統時鐘

　　小尺寸1.0μH電感

　　1.25V輸出時初始精度為0.5%

　　整個負載、電源和溫度范圍內輸出精度保持在2%以內

　　省電模式提高輕載效率

　　過壓和過流保護

　　熱關斷保護

　　400kHz I2C接口

　　關斷電流小于1μA

　　16焊球、2.2mm x 2.2mm WLP封裝
