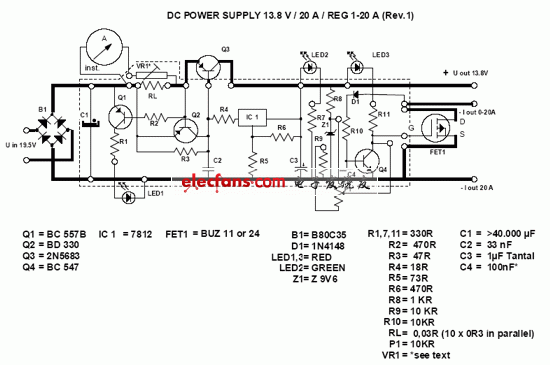

　　這電源電流業余無線電收發器經過特別設計 。它提供安全圍繞在13.8V20安培。對于較低的電流，一個單獨的電流限制輸出，能夠為15mA到20A的總已添加 。讓我們來看看。應該能夠提供至少25A在17.5至20V電源變壓器。較低的電壓，低功耗。整流電流會由C1，其容量不應小于40.000uF，(周圍2000uF /的金科玉律)，但我們建議以50.000uF 。建立了這種能力，可以由 幾個較小的電容并聯。這種設計的基礎是一個簡單的12V穩壓器(7812) 。輸出電壓可為香港帶來所需的值(13.8V)由兩個外部電阻(R5和R6)使用這個公式：

　　ü = 12(1 + R5/R6)

　　低電流(這里15毫安)將保持其正常功能的7812。只要15毫安以上的電流上升，R4上的壓降會嗎?打開??第三季度，實際處理高輸出電流。這是一個PNP晶體管(IC> 25)和至少20電流放大系數。，已經過測試，證明這里是2N5683。，最大輸出功率為20安培的電流限制電阻RL應該是0.03歐姆，額定功率為

　　至少15W。您可以使用電阻絲或開關幾個電阻并聯，總電阻/功率值。其他電流值可以計算規則：

　　RL = 0.7/Imax

　　RL和Q2(3A如BD330 PNP)形成短路?自動熔斷?。盡快的最大電流達到20安培，在電阻RL上的電壓下降將打開第二季度，從而限制Q3的電流。第二季度的并行是第一季度，??該燈的LED時，電流限制電路被激活。當?保險絲?是積極的，R3的第二季度的橋梁，使全電流會流經IC1的，和損壞它。因此R4插入，以15mA的電流IC1的限制。這使得它可以運行沒有任何冷卻援助IC1的。的LED會亮起來每次接通電源的時間。

?

　　有一個可調平行固定輸出電流限制器，從而提供較小的電流可調的電流源。

　　該電路是非常簡單的。你會發現，沒有電流傳感電阻。但是，這的確有，在電阻RDS - ON的N溝道FET，實際處理負荷，從源頭截斷的一種形式。FET的功能是在圖2所示。當電流Id是上升的，在導通電阻RDS緊張UDS上升速度非常緩慢，在一開始，但速度非?？旌蟮难b飾品。這意味著，前裝飾品的場效應管作為一個電阻，但行為后，恒流源。

　　D2，R3和第四季度的連接感的FET1 UDS電壓。當電壓足夠的上升，第四季度將快捷FET1門的質量，并削減通過FET 1關閉電流的流動。但是，要使FET1打開，有一定的柵極電壓有必要，在這種情況下所帶來的奧迪R8，Z1，P1和R9組成的電壓分壓器。所以最大的柵極電壓將之一的Z1，和最小的將周圍3V6。Z1的電壓(Uz1)，從而確定最大電流通過FET 1的電流。

　　圖2顯示，5安培的Uz1應5V6，和周圍9V620安培。電容器C4將決定速度或限制器的反應時間。100用友將作出的反應時間大約為100ms，1N會使它1us的。

　　設計的范圍內，P1將限制在20A的范圍為15mA的電流輸出。您可以同時使用這兩種輸出，但總輸出電流，將有限的RL值。此電源可內置也為較高的輸出，只要變壓器將處理當前的要求，并提供足夠的冷卻第三季度。
