　　1 小電流閃光燈的驅動要求

　　鑒于種種原因，市場上大部分手機、MP4、PDA等產品中的閃光燈是用低亮度、低成本的LED來實現。這類閃光燈內部通常是由幾個白光LED燈芯組成，有的直接在內部并接或串接，只提供2個連接引腳;有的提供6個引腳讓用戶在外部自由配置成串聯或并聯形式。由于串聯連接閃光燈需要基于電感的Boost升壓芯片來驅動，電感體積過大以及EMI干擾較嚴重使其很難在手持設備中使用，故目前手持設備應用中大多使用并聯連接的閃光燈。

?

　　圖1 幾種典型的閃光燈管芯連接方式

　　受制于目前LED的工藝水平和價格，手持設備應用中的閃光燈通常只允許每顆30mA左右的持續電流和不超過100mA的峰值電流(廠家對峰值電流的持續時間和頻率有嚴格要求)。由于通過電流較小，閃光時亮度較低(約為5000mcd)，這顯然達不到專業相機閃光燈(多采用氙氣燈)的要求，但因?yàn)長ED閃光燈成本低，實現簡單，目前仍然是手持設備的主要選擇。

　　實現閃光燈功能，需要添加一片閃光燈驅動芯片。不僅要求其能將燈點亮，還要能靈活地設定工作電流，同時又要能在Torch模式或Flash模式中方便切換。工作在Torch模式時，閃光燈持續發光，用作手電筒照明或拍攝短片時背景照明，也可用作黑暗環境下拍照前的預閃。而工作在Flash模式時，則用作拍照時短時間閃光，加大曝光量。閃光燈驅動芯片是否可以靈活的設定驅動電流以及方便地進行模式切換決定了該芯片的易用性。

　　2 傳統解決方案面積大，效率低

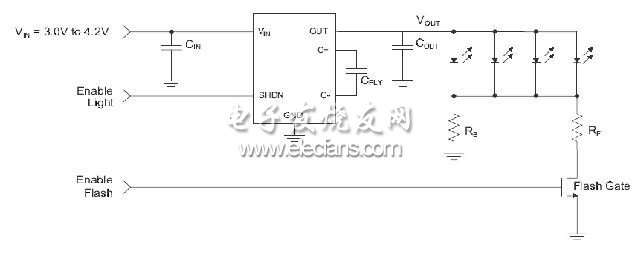

　　在通過較大電流時，閃光燈管的正向壓降VF(4～4.5V)通常要高于鋰電池的電壓，所以并聯閃光燈驅動芯片大都采用Charge Pump升壓技術，將電池電壓升到一個較高值來驅動LED。在傳統解決方案中，普遍使用一種恒壓輸出的Charge Pump芯片來驅動小電流閃光燈。如圖2為某典型產品的應用方案。該芯片輸出恒定的電壓(4.5V或5V)，通過RB限流電阻設定Torch模式下的電流;而在Flash模式時，將Flash Gate(N溝的MOSFET)閉合，RB與RF兩個限流電阻并聯，等效電阻值降低，導致流過LED燈的電流明顯增大，亮度增加，發生“閃光”。

?
