1、橋堆內部結構及直流輸出電壓極性解說：

　　橋堆由4只二極管構成，4只二極管封裝在一起，形成一個整體，引出4根引腳。

?

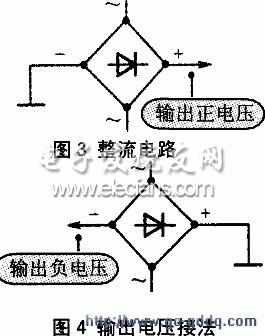

　　橋堆通常用來構成橋式整流電路(見圖3)。它的兩個引腳作為交流電壓輸入端，即標有“"”符號的兩個引腳。

　　在橋堆接成正極直流輸出電壓的電路時，它的“-”引腳端接地，從“+”引腳端輸出正極性的直流電壓(見圖4)。

　　橋堆也可以接成負極直流輸出電壓的電路，這時它的“+”引腳端接地，從“-”引腳端輸出負極性的直流電壓。

　　半橋堆可以構成全波整流電路，兩種不同的半橋堆分別可以構成輸出正極性電壓的全波整流電路和輸出負極性電壓的全波整流電路。兩個不同極性的半橋堆合起來構成一個橋堆，作為橋式整流電路。

　　2、一種特殊半橋堆解說：

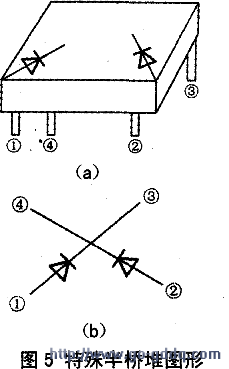

　　圖5(a)所示是一種特殊半橋堆的外形示意圖。圖5(b)所示是它的內部結構示意圖。

　　內部的兩只二極管彼此獨立，兩只二極管的電極之間不相連接。這種半橋堆在應用時更為靈活，在外電路中可以方便地連接成各種形式的應用電路。根據這種半橋堆內部結構和外形示意圖，可以方便地識別出它的各引腳作用。

?

　　三、橋堆識別方法解說

　　(1)橋堆引腳識別方法解說：

　　橋堆外殼上各引腳對應位置上標有“"”、“-”、“+”標記，這些標記與電路圖中標記是一致的，以此可以分辨出各引腳。

　　(2)橋堆參數識別方法解說：

　　橋堆的外殼上通常標出QL-×A,其中QL表示是橋堆，×A表示工作電流。例如：某橋堆上標出QL-3A,這表示它是工作電流為3 A的橋堆。

　　四、橋堆故障特征解說關于橋堆或半橋堆的故障主要有下列幾種：

　　(1)擊穿故障，即內部有一只二極管擊穿。

　　(2)開路故障，即內部有一只二極管或兩只二極管出現開路。

　　(3)橋堆出現發熱現象，這主要是電路中有過流故障，或是橋堆中某只二極管的內阻太大。

　　橋堆或半橋堆無論是出現開路還是擊穿故障，它在電路中均不能正常工作，有的還會損壞電路中的其他元器件。
