　　目前，光伏發電裝置在邊遠地區的通訊、交通、電力及農牧區得到了廣泛應用，但往往因?yàn)槌浞烹姴缓侠?，造?a target="_blank">控制器故障較多、蓄電池使用壽命短、維修麻煩，影響其正常使用，所以有必要設計一款結構簡單、性能優良的太陽能充電控制器。

　　1 光伏發電充電控制系統

　　光伏發電充電控制系統主要由太陽能電池板、蓄電池和控制器組成，其系統框圖如圖1所示。為了提高控制器的可靠性、延長蓄電池的使用壽命以及提高允電速度，本設計特別采用了UC3906芯片進行充電控制。并且在設計中加入了Buck-Boost變換器，調節太陽能電池的輸出，提高了整個系統的效率。

?

　　2 UC3906的結構及工作原理

　　UC3906是美周TI公司專門針對鉛酸電池充電設計的。內部的邏輯電路提供三種充電狀態，并對溫度進行了精確的跟蹤補償，可以發揮電池的最大容量，延長電池的使用壽命。

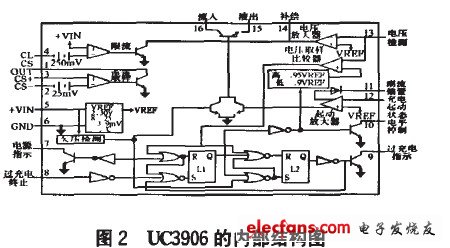

　　圖2為UC3906的內部結構圖，其內部為混合電路，既有模擬電路，又有數字電路。模擬電路包括限流單元、電流檢測單元、帶溫度補償?shù)膮⒖茧妷簡卧?，低電壓檢測單元等。數字電路主要包括兩個RS觸發器。該芯片內含獨立的電壓控制回路和限流放大器，它可控制芯片內的驅動器。驅動器提供的輸出電流達25 mA，可直接驅動外部串聯的調整管，從而調整充電器的輸出電壓和電流，電只三和電流檢測比較器檢測蓄電池的充電狀態，并控制狀態邏輯電路的輸入信號。

?

　　UC3906一個非常重要的特性就是其內部的精確基準電壓隨環境溫度的變化規律與鉛酸電池電壓的溫度特性完全一致。同時，該芯片只需1.7 mA的輸入電流就可以工作，因而可減小芯片的功耗，實現對工作環境溫度的準確檢測，保證電池既充足電又不會嚴重過充電。除此之外，UC3906芯片還包括一個輸入欠壓檢測電路以對充電周期進行初始化，并可驅動一個邏輯輸出。
