1 引言

　　當今通信網絡，技術發展趨勢是IT（信息技術）與CT（通訊技術）的日益融合。為了保證供電安全的可靠性，建立在以軟交換技術為基礎的核心網絡技術上的下一代通信網絡（NGN）雖然仍將以直流電源作為基礎供電電源模式，但在業務支撐系統平臺上，使用交流電源供電模式也將同時并存。基于計算機類設備的大量應用，UPS系統設備在通信網絡上的使用也越來越多。其供電對象已經由單臺計算機設備發展到業務終端、網絡服務器、網絡設備、數據存儲設備、業務支撐平臺乃至整個通信網絡。供電對象的范圍主要涉及到計算機終端、服務器、路由器、交換器、顯示器、磁盤存儲陣列、小型機等。供電的方式也由小型 UPS 分散供電演變到大型UPS 的集中供電。為保證供電可靠性，甚至采用n+1 并聯熱備份系統乃至雙總線UPS 系統供電方式。一個設計良好的UPS 供電系統能給負載提供優質電源，然而在實際應用中，許多問題又往往是UPS 供電系統引起的。因此，如何建立一個合理的、安全的UPS 供電系統成為大家關注的問題。本文將從UPS 供電系統設計角度對這一問題進行探討。

　　2 UPS 系統容量的配置

　　UPS 的帶載能力是用戶選擇UPS 時首先要考慮的問題，即需要一個多大容量的UPS，被選中的UPS 在各種情況下帶負載的能力又如何，都是需要認真對待的。UPS 不象變壓器那樣，只要負載功率不超過其額定輸出容量（kVA）數值，無論什么負載都行，UPS 的輸出容量不僅與負載大小有關，還與負載的性質有關。合理配置系統容量既可保證UPS 的供電質量，降低故障率，又可節省投資，提高經濟效益。

　　2.1 根據負載大小選擇系統容量在UPS

　　選型時必須充分注意，不能為追求UPS 運行的高可靠性，片面地認為UPS 的容量越大可靠性就越高。若UPS 長期處于輕載運行，雖然有利于降低逆變器的損壞概率，但卻增加了UPS 內部蓄電池失效的可能性。因?yàn)樾铍姵氐姆烹婋娏鬟^小而放電時間偏長，容易造成深度放電，遭永久性損壞。若UPS 長期處于重載運行，這樣雖可節省一部分投資，但由于逆變器處于重載運行，其輸出波形將發生畸變，輸出電壓幅值抖動過大。這樣既不能為負載提供優質電源，還極易造成UPS 逆變器的本級驅動元件損壞，所以，即使從經濟角度講也是得不償失。根據目前一些UPS 廠家推薦，UPS 單機按帶載量60%～80%來配置，并機按每臺帶載 35%～40%來配置為佳。

　　另外在UPS 選型時還要考慮負載系統的擴容問題，其預增加帶載量為20%左右。對于通信機房面積較大，負載不斷分期擴容的情況，在首期配置UPS 容量時，應適當考慮中遠期發展趨勢，并在選型中挑選可并機或多機運行的機型，以使中遠期負載容量增大時，通過UPS 并機擴大其輸出容量。相應地，配置UPS 輸入輸出配電屏?xí)r，應預留多臺 UPS 的輸入開關和中遠期的負荷分路開關，以便今后擴容。例如，UPS 的實際負載量為60kVA，則UPS 的最小選擇容量可估算為：（60kVA+60kVA× 20％）/60%=120kVA。

　　2.2 根據負載性質選擇系統容量

　　負載性質一般分為線性負載（包括阻性負載或功率因數已校正負載、感性負載、容性負載）和非線性負載(即帶有電解電容的整流濾波型負載）。

?

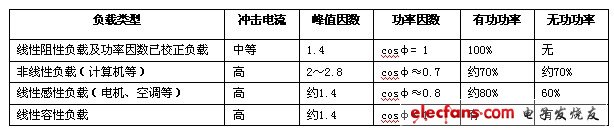

　　根據上表可看出，不同性質的負載有不同的功率因數和峰值因數，所以選擇UPS 時，必須考慮負載的性質。

　　大多數計算機設備的輸入功率因數為微容性0.7，而UPS 主要針對的負載正是這些智能精密設備，基于這樣的原因，所有的UPS 設計均需采用輸出功率因數匹配為0.7～0.8 的參數，從而最大限度地發揮UPS 的帶載能力。在功率因數匹配的情況下，即計算機負載的輸入功率因數為微容性0.7，而UPS 標定的輸出功率因數也為0.7 時，負載的VA 數與UPS 的VA 數比值為1：1。也就是說1VA 容量的UPS 在不考慮沖擊、曾容等余量因素時可帶1VA 的此類負載。若功率因數不匹配，例如電阻負載，1VA 容量的UPS 只能帶0.7VA 的電阻負載，否則UPS 會出現過載現象(即使UPS 的VA 數大于負載此時的VA 數)。

　　選擇負載容量還應考慮不同負載的沖擊電流，通常UPS 的峰值因數為3：1，適合電腦等非線性負載在正常工作中的峰值因數要求。但當沖擊較大時，UPS 等供電設備的電流容量乘以3 后還不足以滿足負載的瞬間電流要求。在這種情況下需要考慮增加供電設備的容量，從而提高電流提供能力。通常計算機負載在開機時會產生超出平常多倍的大沖擊電流。通常超過UPS 的峰值因數提供能力，因此在選擇UPS 容量時需要考慮負載波動及沖擊余量，適當增大UPS 容量以抵御負載的波動，選擇UPS 容量余量為： UPS 容量(VA 數)：計算機負載容量 (VA 數) = 1：0.7

　　而對于某些特殊負載而言，在起動或工作過程中會產生很強的沖擊電流，負載容量瞬間升高數倍(有時高達6 倍)。對于此種負載應在普通容量余量比例基礎上進一步加大余量。正確的容量配比對UPS 的正常穩定工作及UPS 的工作壽命影響很大，經常工作在滿載或過載狀態下的UPS 系統故障的機會遠遠高于正確容量配比的UPS 電源。
