引言

　　大功率DC/DC開關電源并聯中遇到的主要問題就是電流不均，特別在加重負載時，會引起較為嚴重的后果。普通的均流方法是采取獨立的PWM控制器的各個模塊，通過電流采樣反饋到PWM控制器的引腳FB或者引腳COMP，即反饋運放的輸入或者輸出腳來凋節輸出電壓，從而達到均流的目的。顯然，電流采樣是一個關鍵問題：用電阻采樣，損耗比較大，電流放大后畸變比較大;用電流傳感器成本高;用電流互感器采樣不是很方便，州時會使電流失真。本文提出了一種新型的、方便的、無損的電流采樣方法，并在這種電流檢測方法的基礎上實現了并聯系統的均流。

　　1 一種新的電流采樣方法

　　如前所述，在均流系統中一些傳統的電流采樣力法都或多或少有些缺點。而本文提出的這種新的電流采樣力法，既簡單方便，又沒有損耗。

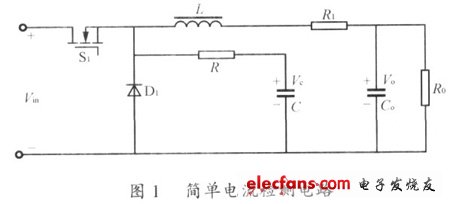

　　下面以圖l所示的Buck電路為例，說明這種新的電流檢測方法的原理和應用。

?

　　電流檢測電路由一個簡單的RC網絡組成，沒流過L的電流為iL，流過C的電流為ic，L兩端的電壓為vL，輸出電壓為vo上電壓為vc，則有vL+iLR1+vo.=vc+icR (1)

　　對式(1)在一個開關周期求平均值得

?

　　式中：VL是電感上的電壓在一個開關周期的平均值，顯然VL=O;

　　Vo為輸出電壓平均值;

　　IL電感電流平均值，等于負載電流ILoad;

　　Ic是電容在一個開關周期內充放電電流的平均值，顯然Ic=0;

　　R1為電感的等效串聯電阻(ESR)。

　　于是式(2)可化為

?

　　所以，要檢測負載電流及電感電流的大小，只要檢測RC網絡電容上的電壓的大小就行了，這種方法可以很方便、簡易、沒有損耗地對電流進行采樣。

　　2 基于新的電流采樣方法的均流原理

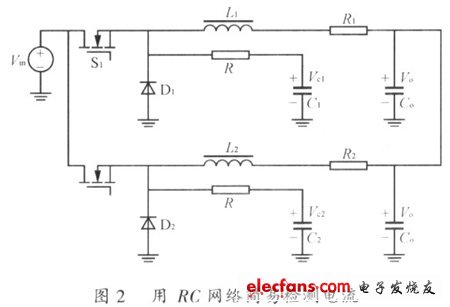

　　以兩路并聯Buck電路為例，如圖2所示。

?

　　由式(3)知，

　　Vc1=IL1R1+V

　　Vc2=IL2R2+V

　　式中：Vc1、Vc2分別為C1和C2上電壓的平均值;

　　IL1、IL2分別是L-和L2流過電流的平均值，亦即兩路輸出電流平均值;

　　R1及R2是濾波電感的等效串聯電阻，當在工藝上設計并聯電源每路輸出電感基本上一樣時，可以認為R1=R2。

　　因此，要控制兩路電流均流，即要求IL1=IL2，于是，只要控制Vc1=Vc2就行了。所以，電容C1及C2上的電壓Vc1和Vc2可以代表兩路電流IL1及IL2大小，可用來進行均流控制。

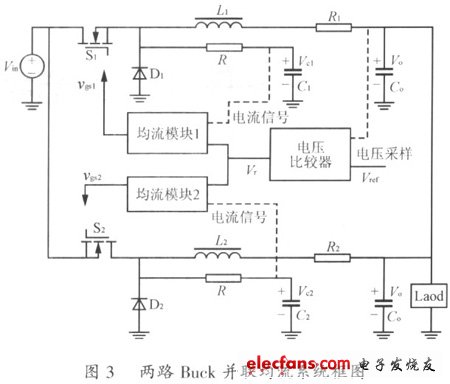

　　這樣，便可得到如圖3所示的控制框圖.

?
