引言

　　光伏發電的核心結構是通過一定規格的太陽能電池板對相應的蓄電池進行持續充電，同時還需設計相對簡單、高效的輔助電路來確保發電過程的穩定性和持續性。

　　1 光伏發電系統簡介

　　光伏發電系統主要由太陽能電池板、蓄電池、控制器構成。傳統的光伏發電系統往往因為充放電不合理，導致蓄電池使用壽命短，給使用和維護帶來不必要的麻煩。太陽能電池板輸出電壓不穩定的特點又使得傳統光伏發電系統效率較低，能源供給的持續性差，無法作為惡劣環境下的嵌入式系統電源。因此，設計一種結構相對簡單、性能優良、穩定可靠的光伏電源來滿足不同工作環境下的嵌入式系統非常重要。

　　本設計中，控制器電路集充電控制模塊、最大功率跟蹤模塊、雙電源切換模塊為一體，采用可充電鉛酸電池作為儲能單元，很好地解決了傳統光伏系統存在的問題，讓嵌入式系統脫離了人工能源的束縛，具備穩定、可靠、高效、環保節能等特點，非常適合應用于野外安置、無人值守的嵌入式系統。光伏發電系統框圖如圖1所示。

?

　　圖1，光伏發電系統框圖

　　2 光伏設備選取

　　光伏發電系統中的控制器主要通過集成電路來實現，它的設計遵循通用電路設計規則，在第3節中將詳細介紹。而鉛酸電池和太陽能電池板組成的光伏設備則具有特殊的參數，不同的嵌入式系統供電電壓、功率一般不同。因此，光伏電源首先需要選取適合特定嵌入式系統的鉛酸電池，針對不同的電池又需要配備不同參數的太陽能電池板。對于多電壓系統，電源電路還應該包括升/降壓部分。下面以筆者參與的實際工程為例加以說明。

　　2.1 鉛酸電池參數選取

　　按嵌入式系統設計電壓為12 V計算，鉛酸電池的輸出電壓為12 V，蓄電池的最佳充電電流和放電電流一般按10 h充、放電率計算。例如：10 Ah的電瓶，其充電電流最佳為1 A，最佳放電電流也是1 A。若一天要把12 V/10 Ah的電瓶充滿，需大于12 V的電壓、電流為1 A的太陽能電池板。

　　筆者在工程中所使用的嵌入式系統核心處理芯片在24 h內的功耗為45.2 mAh，主要耗能器件24 h消耗電量25 mAh，其他器件都具有極低的靜態電流，這里按照1mA計算，24 h消耗能量為24 h×1 mA=24 mAh。每天消耗的總能量約為45.2mAh+25 mAh+24 mAh=94.2 mAh。按照系統一天的總耗能為100 mAh來計算，考慮在實際情況中充電電壓由于外界因素的影響不能保證時刻對鉛酸電池進行有效充電，選取兩個12 V/1 Ah的鉛酸電池構成電池組，單個電池在飽和電量可以連續支持系統工作10天，在100 mA充電電流下10 h則可將電池充滿。因此，兩個12 V額定電容量1 Ah的鉛酸電池輪流供電可為系統提供長期穩定的能源，即使極端條件下長時間得不到充電，也能夠支持相當長的時間，并且在相對較短的時間內即可迅速被充滿。

　　需要說明的是，為不同的嵌入式系統設計的電源，上述參數會發生相應的變化，但基本原理相同。

　　2.2 太陽能電池板參數選取

　　太陽能電池板的兩個電壓參數：最大輸出電壓(maximum power voltage)和開路電壓(open circuit volrage)主要由充電電池電壓和充電電路負載決定。12 V的鉛酸電池需太陽能電池板提供15 V以上的輸出電壓，而最大輸出電流(maximum power current)決定了電池的充電時間。通常來說充電控制芯片的功耗很小，因此太陽能電池板的電流參數不宜過大，功率亦不需要太大?？紤]到1Ah電容量的電池所需要的充電時間，18 V太陽能電池板在輸出電流為100 mA時的輸出功率P=U·I=18 V·100 mA=1.8 W，而100 mA的電流充滿1 Ah的電池需要10h。

　　筆者在設計中選用了工作電壓18 V、開路電壓約20 V、輸出功率2 W單晶硅太陽能電池板，規格尺寸大約為213 mm×92 mm。值得一提的是，在滿足充電要求的前提下，功率較小的太陽能電池板體積也較小，安置野外更為方便。

　　3 控制器電路設計

　　控制器電路是整個光伏發電系統的關鍵和核心，它直接影響系統的穩定性、持久性和高效性。如前文所提，控制器電路包括3個模塊，分別是以UC3906芯片為核心搭建的充電控制模塊、Buck-Boost電路構成的最大功率跟蹤模塊、光電耦合器搭建的雙電源切換模塊。電路具有兩條相同的供電通路，通過切換模塊可以讓兩塊獨立的鉛酸電池輪流充電、供電，控制器電路所需要的控制信號則通過其供電的嵌入式系統提供。控制器電路框圖如圖2所示。

?

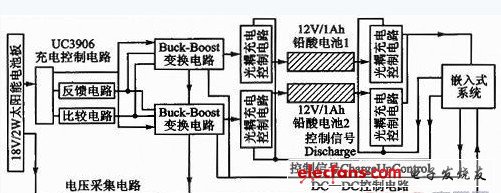

　　圖2，控制器電路框圖
