由于在本電源中使用的開關元件的過載承受能力有限，必須對輸出電流進行限制，因此，控制電路采用電壓電流雙環結構(內環為電流環，外環為電壓環) ，調節器均為PID.圖8 為控制電路的原理框圖。加入電流內環后，不僅可以對輸出電流加以限制，并且可以提高輸出的動態響應，有利于減小輸出電壓的紋波。

?

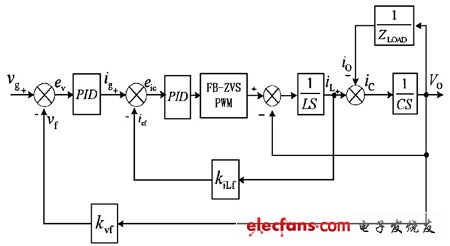

　　圖8 　控制電路的原理框圖

　　在實際的控制電路中采用了穩壓、穩流自動轉換方式。圖9 為穩壓穩流自動轉換電路。其工作原理是：穩流工作時，電壓環飽和，電壓環輸出大于電流給定，從而電壓環不起作用，只有電流環工作;在穩壓工作時，電壓環退飽和，電流給定大于電壓環的輸出，電流給定運算放大器飽和，電流給定不起作用，電壓環及電流環同時工作，此時的控制器為雙環結構。這種控制方式使得輸出電壓、輸出電流均限制在給定范圍內，具體的工作方式由給定電壓、給定電流及負載三者決定。

?

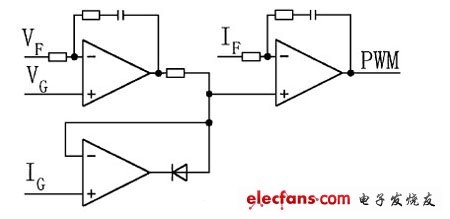

　　圖9 　穩壓穩流自動轉換電路

　　由于本電源的容量為60kW，為了提高效率、減小體積、提高可靠性，因此，采用軟開關技術。高頻全橋逆變器的控制方式為移相FB2ZVS 控制方式[1 ] ，它利用變壓器的漏感及管子的寄生電容諧振來實現ZVS ?？刂菩酒捎肬nitrode 公司生產的UC3875N。通過移相控制，超前橋臂在全負載范圍內實現了零電壓軟開關，滯后橋臂在75 %以上的負載范圍內實現了零電壓軟開關。圖2 為滯后橋臂IGBT的驅動電壓和集射極電壓波形，可以看出實現了零電壓開通。

　　7 總結

　　實驗取得了令人滿意的結果，其中功率因數可達0. 92 ， 滿載效率為87 % ， 輸出電壓紋波小于25mV.不僅如此，各項指標都達到甚至超過了用戶要求，而且通過了有關部門的技術鑒定，現已批量投入生產。
