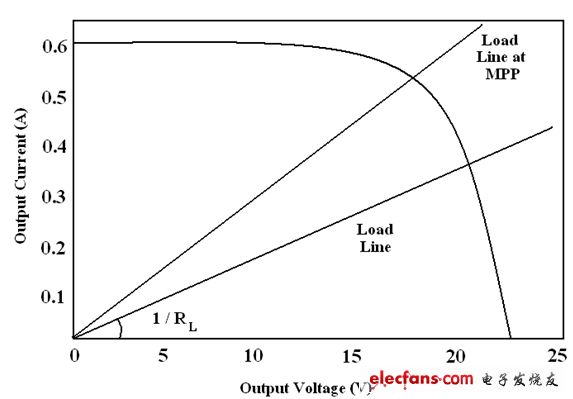

　　圖3.太陽能電池的V-I特點

　　圖4說明了太陽能電池功率和電壓的對比圖。可以看出，對于短路電流(Isc，功率圖最左面點)，和開路電壓(Voc，功率圖最右面點)，面板輸出功率都為零。在某一個點，稱為最大功率點，輸送到面板的功率是最大的。MPPT算法的目標是使太陽能面板工作在這一點上，輸出最大功率。

?

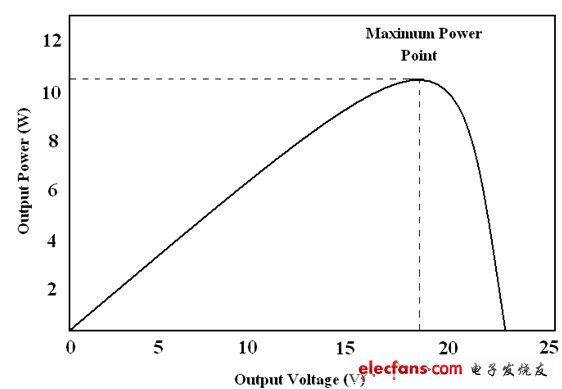

　　圖4 功率與電壓對比圖

　　面板輸出連接到DC-DC轉換器單元，其將面板電壓轉換成一個適合電池充電的可用電壓。DC-DC單元包括由MOSFET、電感、濾波器。操作DC-DC轉換器必要的開關脈沖(PWM)由MCU產生。緊接著DC-DC單元的是一個MOSFET開關，用于通過面板改變負載。正如之前的解釋，對于給定的溫度和日照，面板輸出功率隨連接的負載變化而變化，對于某個特定負載，功率傳輸最大。可變負載也可稱為可變操作點。我們的目標是跟蹤這個變化的最大功率點。

　　用于來跟蹤最大功率點機制的流程圖如圖5所示:

?

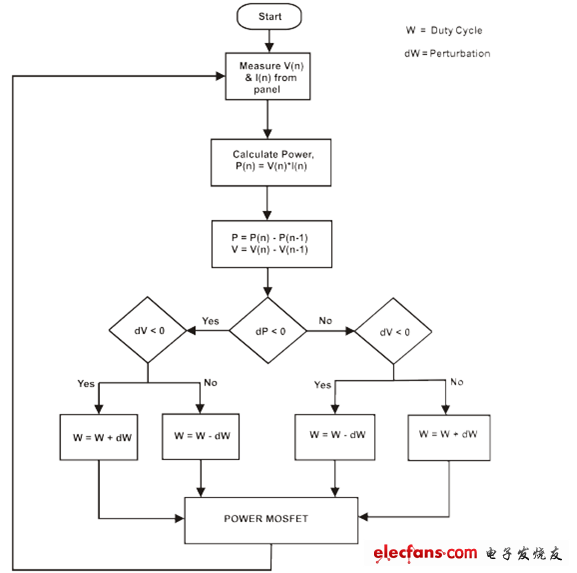

　　圖5 MPPT算法的流程圖

　　這個MPPT設計方法是基于PV陣列輸出電壓或電流規則的，或者基于相應的參考電壓或電流信號，要么是常數或來自PV光伏陣列輸出特性(例如，功率和功率變化)。該方法的一個變化是直接使用dc/dc轉換器占空比作為控制參數，強制導數dP/dD為零，這里P是PV陣列輸出功率，D是占空比。因此只需要一個控制環路。

　　最常用的擾動觀察法是最MPPT算法。在該方法中，連接MOSFET(隔開面板和電池)的PWM的占空比變化量很少，只有幾dW。如果這少量變化增加了。面板電壓和電流會測量到，相應的功率變化dP也會觀察到。如果變化是正的，那么擾動是正確的方向，我們繼續在相同的方向擾動(例如，增加占空比)。如果功率改變是負的，那么就要翻轉顛倒擾亂方向(例如，減少占空比責任周期)然后繼續工作。這種算法的主要目的是總是提升功率曲線，以達到從太陽能電池輸出最大功率。通過這種方式，我們可以使太陽能電池板總是工作在提供最大功率的點上。

　　如果還沒有實現MPPT系統，連接到面板的負載總是一成不變的，它不可能工作在最大功率點。因此，它將不再從面板捕獲最大功率。
