　　本文設計的復合型精密恒流源，額定交流輸入電壓為160～250V，頻率50Hz，經恒壓源、恒流源后輸出0～1A穩定的可調電流。

　　1 復合型精密恒流源基本結構與總體設計

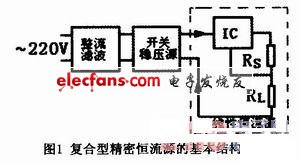

　　復合型精密恒流源的基本結構如圖1所示。主要由交流輸入電路、整流濾波電路、開關恒壓源和線性恒流源組成。其中開關恒壓源和線性恒流源是實現恒流控制的核心。RL為電路負載，RS為電流調節電阻。

?

　　當RL發生變化時，集成穩壓器通過改變自身壓差的形式，維持通過負載的電流恒定。所以通過設定恒流電阻RS的值，就可以得到所需的恒流電流。

　　恒壓源包括了TOP224Y器件組成的PWM驅動反激式變換電路、高頻隔離變壓器和整流濾波電路、輸出電壓檢測電路。線性恒流源主要由IC(三端穩壓器)、負載電阻RL和恒流電阻RS組成。

　　2 開關恒壓源設計

　　2.1 TOP224的工作原理

?

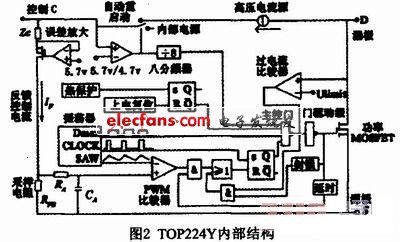

　　TOP224Y是主電路的核心控制器件，其內部結構如圖2所示，主要包括以下幾個部分：

　　(1)控制電壓源。由控制電壓Uc向并聯調整器和門極驅動提供偏壓，而控制端電流TC則能調節占空比;

　　(2)帶隙基準電壓源?？梢蕴峁└鞣N基準電壓;

　　(3)振蕩器。產生鋸齒波SAW、最大占空比信號和時鐘信號;

　　(4)并聯調整器/誤差放大器;

　　(5)脈寬調制器。通過改變控制端電流IC的大小，連續調節脈沖占空比，實現脈寬調制并能濾掉開關噪聲電壓;

　　(6)門驅動級和輸出級。內含耐壓為700V的功率開關管MOSFET;

　　(7)過流保護電路。利用MOSFET的漏源通態電阻來檢測過電流，當漏極電流過大時MOSFET關斷，起到過流保護作用;

　　(8)過熱保護及上電復位電路。當芯片結溫t>135℃時關斷輸出級;

　　(9)關斷/自動重啟動電路。當調節失控時，立即使芯片在低占空比下工作。當故障已排除，就自動重新啟動電源恢復工作;

　　(10)高壓電流源。提供偏流用。
