安森美半導體制造的準諧振控制器NCP1379和NCP1380中應用了谷底鎖定技術。實際上，使用了一組比較器在反饋引腳監測電壓，并將信息饋送給計數器。每個比較器上的磁滯會鎖定工作谷底。因此，就給定輸出功率而言，有兩種可能的工作點：確保穩定工作而沒有谷底跳頻。為了進一步提升輕載能效，基于壓控振蕩器的頻率反走電路在輸出功率減小時降低開關頻率。下圖顯示的是NCP1380控制的19 V、60 W準諧振適配器的電路圖。

?

　　圖8：應用NCP1380的60 W適配器電路圖

　　由于使用了谷底鎖定技術，這控制器在負載下降時改變谷底(從第一個谷底到第四個谷底)，而不會有任何不穩定問題。這幫助擴展準諧振工作范圍，在230 Vrms時功率低至20 W。下面的過濾器截圖顯示了230 Vrms輸入電壓下負載降低時的工作谷底。沒有觀測到谷底跳頻。

?

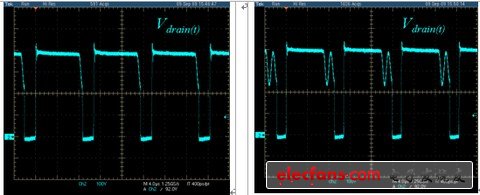

　　圖9：60 W、230 V rms時的第一個谷底 圖10： 45 W、230 V rms時的第二個谷底

?

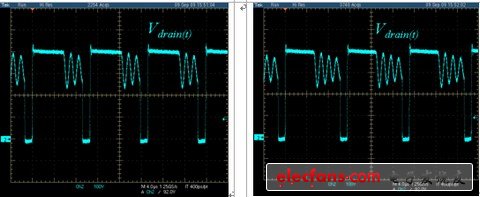

　　圖12： 24 W、230 V rms時的第四個谷底 圖11： 30 W、230 V rms時的第三個谷底

　　鎖定技術優化了完整線路電壓/負載范圍下的能效，并提升了總體能效：

　　Vin = 115 V rms時，測得的平均能效為87.9%

　　Vin = 230 V rms時，平均能效為87.7%，高于“能源之星”EPA 2.0標準中規定的87%限制值

　　輸出輕載時，通過頻率反走電路進一步提升了能效。在0.7 W輸出功率情況下，適配器從交流主電源消耗的功率低于1 W。下表總結了輕載時的能效：

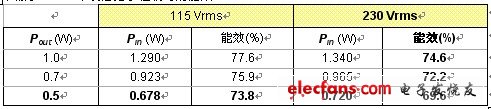

　　表I：輕載能效

?

　　頻率反走技術通過降低開關頻率，也降低了適配器在待機模式(表示沒有輸出負載連接至適配器)下消耗的功率。230 Vrms時，適配器在待機模式下從交流主電源(含X2電容的放電電阻)消耗的功率為85 mW，這對未配備高壓啟動電路的控制器而言是相當優秀的結果。

　　表II：空載能耗

?

　　結論

　　傳統準諧振控制器容易受到所謂的谷底跳頻問題的影響，因為谷底跳頻會產生大小不同的開關周期，并在變壓器中產生可聽噪聲。在某些線路電壓/負載條件下，當逐周期能量平衡所需的關閉時間降到兩個鄰近谷底之間時，會出現谷底跳頻。為了解決這個問題，本文介紹了谷底鎖定技術。這種技術使電源能夠在給定輸出負載條件下選擇兩個可能的穩定工作點，不僅不穩定問題隨之消失，而且在結合使用壓控振蕩器的情況下，這種應用中的能效數值明顯升高?；贜CP1380控制器的實際測試結果證實了這種方法的有效性。
