光伏并網發電中的雷電監控探討

　　1 引言

　　將現行的防雷技術用于太陽能光伏并網發電系統，一方面，由于大面積的太陽電池板已占據了屋面，特別是與建筑材料一體化的光伏屋頂，它們的水、電循環系統都可以成為雷電的載體，所以，從安全角度考慮，要求有更高性能的避雷技術才不致于使太陽能光伏并網發電系統及人類受到侵害;另一方面，按傳統的避雷技術，要使整個太陽能光伏并網發電系統都不受雷電侵襲，必須嚴格按照技術標準安裝避雷帶、避雷針群等裝置，且對間距和高度都有很高的要求。否則，難以保證安全。如何讓太陽能光伏并網發電技術和新型避雷技術有機地結合在一起，組成實用、美觀、安全可靠的一體化避雷系統，是目前亟需研究并解決的重要課題。對光伏并網電站的太陽電池陣列、控制器和逆變器進行多級、綜合雷電防護，是本文研究的重點。

　　2 系統組成及工作原理

　　太陽能光伏并網發電系統的運行方式主要可分為離網運行(即獨立太陽能光伏發電系統)、聯網運行(聯網太陽能光伏發電系統)和混合系統三大類。無論是離網運行，還是聯網運行，目前對它遭受雷擊狀況的檢測與控制的雷電監控系統的研究尚在發展中。太陽能光伏并網發電系統主要由太陽電池板(組件)、控制器和逆變器三大部分組成。其工作原理是：太陽電池組件產生的直流電經并網逆變器轉換成符合電網要求的交流電之后，直接進入公共電網，光伏電池方陣所產生的電力除了供給交流負載外，多余的電力反饋給電網。在陰雨天或夜晚，太陽電池組件沒有產生電能或者電能不能滿足負載需求時，就由電網供電。由于太陽能發電直接供入電網，免除配置蓄電池，省掉了蓄電池儲能和釋放的過程，減少了能量的損耗，并降低了系統的成本。但是，系統需要專用的并網逆變器，以保證輸出的電力滿足電網對電壓、頻率等指標的要求。因為逆變器效率的問題，會有部分能量損失。這種系統并行使用公用電網和太陽電池組件陣列作為本地交流負載的電源，減低了系統的負載缺電率，而且并網光伏系統可對公用電網起到調峰作用。但并網光伏供電系統作為一種分散式發電系統，會對電網產生一些影響，需予以考慮和重視。

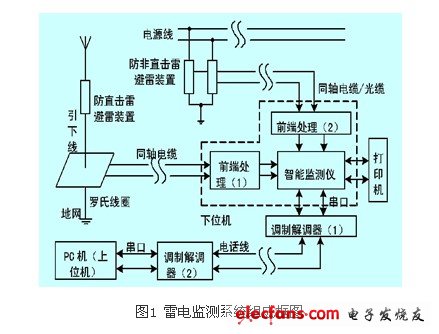

　　在太陽能光伏并網發電系統中，避雷的原理在于變被動引雷為主動引雷。各種避雷針實際上都是“引雷針”，將高空的雷電流接引入地底下釋放電荷，這是被動引雷，被保護的太陽能光伏并網發電系統，仍然處于危險之中。如圖1所示為太陽能光伏并網發電系統雷電監測系統組成框圖。

　　避雷控制系統負責檢測每次直接雷擊避雷裝置動作后入地脈沖電流的強度、雷擊電壓的極性、雷擊次數的計數以及各個防非直接雷避雷裝置的動作損壞情況。它根據上位機的指令，將各種數據傳給上位機進行相應處理;也可以根據用戶的按鍵命令，進行復位、顯示和打印簡單報表等操作。下位機中智能監測儀的前端處理分為兩個部分：一部分用于檢測多路防直接雷避雷裝置動作后各個參數的變化情況;另一部分用于檢測多路防非直接雷避雷裝置的動作損壞情況。

　　前端處理(1)中用于檢測直接雷擊的探頭，采用羅哥夫斯基(以下簡稱為羅氏)線圈。羅氏線圈安裝在防直接雷避雷裝置的接地引下線上，將大電流強電信號轉變?yōu)樾‰娏魅蹼娦盘栠M行隔離。信號進入前端處理(1)后，因此時的信號電壓高達幾十伏甚至上百伏，需要進行兩級變換后才能送入智能監測儀處理：第一是進行分壓變換，通過阻抗匹配將信號電壓降至±0.1v～10v;第二是進行非線性變換，將±0.1v～10v的信號變換為±0.3v～5v的信號。進行非線性變換的目的是便于a/d采樣和去掉噪聲電平的干擾。前端處理(1)的輸出信號分成兩路，一路經過4051八路選擇電路和a/d轉換電路測量雷電波形的峰值電壓以及極性;另一路通過觸發電路和保持電路給單片機提供中斷信號和直接雷擊避雷裝置動作路數的信號。一旦某一路遭受直接雷擊，單片機就被觸發信號中斷，中斷服務程序中先判斷遭受直接雷擊的避雷裝置的路數，然后通過4051選擇讀入該路信號，經a/d轉換后存入相應內存單元，以備主程序進行處理，相應路數的雷擊次數進行累加，如果加滿，則再增加時又從1開始循環計數。這樣處理完后退出中斷程序，由主程序將信息顯示出來。只要不掉電或按復位按鈕，則最新一次雷擊的信息將始終顯示在面板上。

　　前端處理(2)的輸入來自防非直接雷避雷裝置(如電源避雷箱)的防雷接口信號。該信號通過同軸電纜或光纜接入前端處理(2)中，經過過壓保護電路和光電隔離電路后送入智能監測儀的8255接口電路進行處理，如果避雷裝置雷擊后工作正常，則監測儀將檢測到高電平信號，如檢測為低電平信號，則表明此避雷裝置已被雷擊損壞，應立即予以更換。智能監測儀檢測直接雷擊電流強度的電路部分采用ad1674器件構成采樣電路，ad1674的最小采樣時間為7.5μs，而一個雷電波形的上升沿一般在l0μs以上，整個雷電的放電波形一般在幾十微秒到上百微秒之間，故ad1674理論上完全可以將雷擊后的整個放電過程波形采樣進來。因每個采樣過程都是通過單片機的中斷服務程序進行的，這樣，cpu就有足夠的時間進行其它的數據處理、報警、顯示和打印控制等任務。下位機的打印控制部分主要是應用戶的要求打印各種實時數據信息和避雷裝置的損壞情況的簡單報表，該電路部分采用一片8255控制電路來進行打印控制。下位機與上位機的數據通信是通過mc1488、mc1489組成的串行通信電路實現的。

　　系統的上位機采用pc機作為整個監測系統的數據庫管理中心，該部分主要負責統計系統轄區內的各個智能監測儀所檢測的避雷裝置的各種雷擊信息(如雷擊電流強度、雷擊次數、雷擊電壓的極性以及避雷裝置的損壞、更換情況等等)。它可以模擬顯示轄區內防雷系統中各個避雷裝置的位置、動作情況及工作狀態，也可以按用戶要求打印防雷系統中的各個智能監測儀的歷史數據報表以及每次雷擊后的具體情況的實時報表。它還可以通過向預先設定的電話報警來滿足某些需要無人值守的場合。

　　3 避雷防護方案

　　對太陽能光伏并網發電系統的避雷監控系統來說，主要應防止直擊雷、雷電感應和雷電波侵入，因此，可以針對不同的雷電危害方式，采取合適的防雷措施與防護方案。

　　3.1 對直擊雷的防護

　　對直擊雷的防護包括對太陽電池陣列和光伏電站廠區的防護。防直擊雷，防雷設備主要采用避雷針，通過計算，可以合理地選擇防雷設備，達到對戶外的光伏電站太陽電池陣列進行有效防護的目的?？梢?，要對戶外的光伏電站太陽電池陣列進行有效防護，問題的關鍵就是要正確計算太陽電池陣列年預計雷擊次數，以及利用滾球法，計算出需要避雷的范圍，然后選定避雷針的型號及其性能指標。

　　計算公式：n=kngae (1)

　　式(1)中：k—校正系數;

　　ng—光伏陣列所處地區雷擊大地的年平均密度(次/km2.a)，(其中：ng=0.024td13);

　　td—年平均雷暴日數，根據省氣象臺、站資料確定(d/a);

　　ae—與光伏陣列截獲相同雷擊次數的等效面積(km2)。
